De Schakelaar van IEC62196 2250mm EV het Testen Materiaal50kg Contactdoos - de Test van de Afzetsterkte

IEC62196 New Energy-Voertuig Veelvoudig Draagbaar contactdoos-Afzet Mechanisch Sterktemeetapparaat

Nageleefde Normen & Clausules

CEI 62196-1Ed.4CDV: 2020 „Stoppen, Contactdoos - Afzet en Koppelingen voor Industriële en Gelijkaardige Toepassingen, en voor Elektrische voertuigen“ clausule 26,3, fig. 19.

Iec60884-1: 2006 „Stoppen en contactdoos-afzet voor huishouden en gelijkaardige doeleinden Part1: Algemene vereisten“ clausule 24,9 en figuur 29.

GB2099.1-2008 „Stoppen en contactdoos-afzet voor huishouden en gelijkaardige doeleinden Part1: Algemene vereisten“ clausule 24,9 en figuur 29.

Technische Parameters

Vragen & Antwoorden

Q: Wat is de dalende hoogte?
A: De dalende hoogte is 750mm.

Q: Wat zijn de grootte voor dit apparaat?
A: De grootte van het apparaat is de Gewichten 50kg over van 2400×850×400 (mm) W×D×H.

Details:

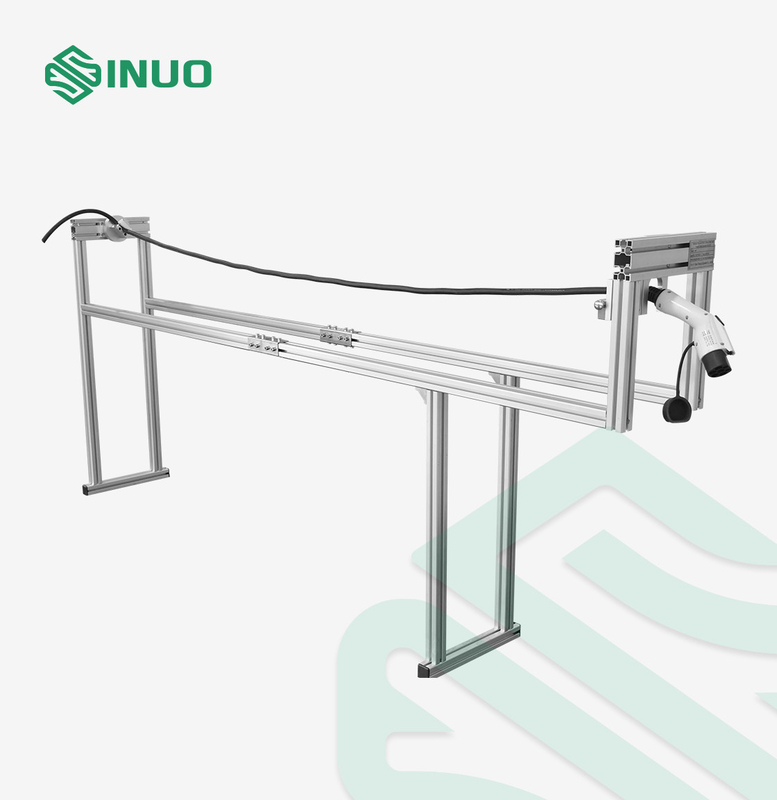

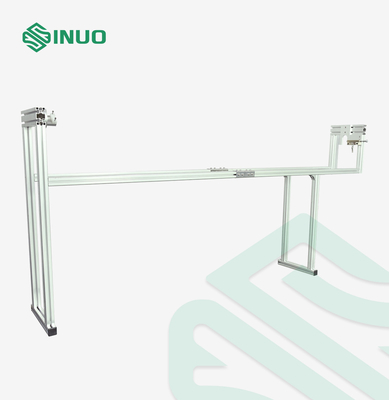

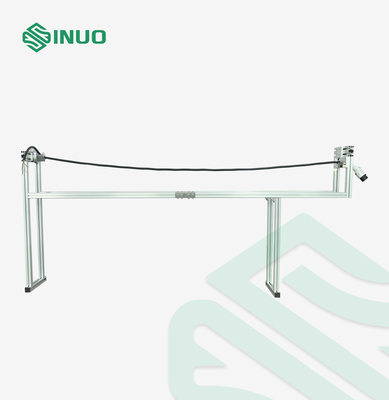

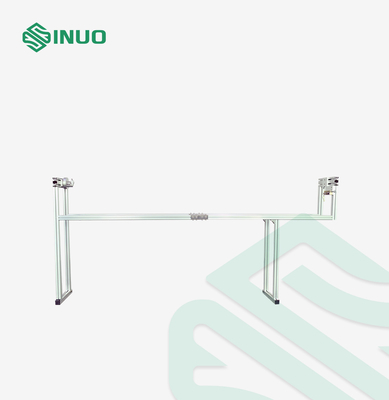

Voor het testen van de mechanische sterkte van regenerable stoppen en automobielschakelaars paste met flexibele kabels.

De steekproef wordt gehouden zodat de kabel niveau en dan toegestaan is om op de concrete vloer te vallen. Dit werd gedaan 8 keer; de kabel was geroteerde 45° telkens als het werd bevestigd.

De vernieuwbare stoppen en de voertuigschakelaars worden gepast met een klein gedeelte (ongeveer 200mm) van het lichtste type van flex kabel met het minimumgebied in dwarsdoorsnede die door de fabrikant wordt geadviseerd.

Na het testen, zullen de steekproeven geen schade zoals die in CEI 62196-1Ed wordt gespecificeerd tonen. 4 cdv 2020; In het bijzonder, zouden geen delen weg los moeten komen of komen. De steekproef zou geen delen moeten blootstellen die kunnen worden geladen. De steekproeven zouden hun IP classificatie moeten handhaven.
De toebehoren met een graad van bescherming IP44 zouden of hoger aan de relevante die tests moeten worden onderworpen in CEI 62196 worden gespecificeerd - 1ed. Clausule 20 van 4CDV 2020.

De toebehoren met thermoplastische huisvesting zullen aan IEC62196-1ed worden getest. Clausule 21,4 van 4CDV 2020.
