De Testkamer van de temperatuurvochtigheid

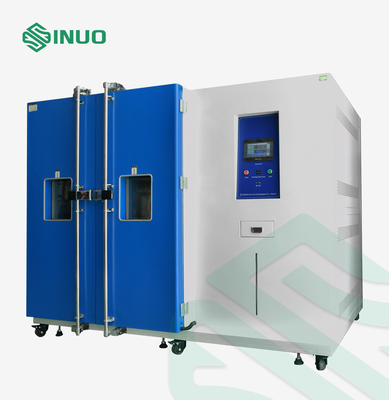

Programmeerbaar Constant Humidity Temperature Test Chamber 1200L iec60068-2 SINUO

Programmeerbaar Constant Humidity Temperature Test Chamber 1200L iec60068-2 SINUO

Merknaam:	Sinuo
Modelnummer:	SN881-1200L
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Nageleefde Norm:

Iec60068-2

Nominaal inhoudsvolume:

1200L

Temperatuurwaaier:

-55 ℃~+100℃

Temperatuurschommeling:

≤±0.5℃

Temperatuuruniformiteit:

≤2.0℃

Relatieve vochtigheidsfout:

±3.0%RH

Het verwarmen tijd:

3℃/min

Het koelen tijd:

1℃/min

Verpakking Details:

triplexdoos

Levering vermogen:

10 reeksen/maand

Markeren:

1200L de Kamer van de temperatuurtest

Iec60068-2 de Kamer van de temperatuurtest

1200L de Kamer van de vochtigheidstest

Productbeschrijving

1200L programmeerbare Constant Temperature And Humidity Test-Kamer

Nageleefde Normen & Clausules

Iec60068-2-1: 2007 Milieu testen-Deel 2-1: Test-test A: Koude, IDT

Iec60068-2: 2007 Milieu testen-Deel 2-1: De b-Droge hitte van de teststest, IDT

Iec60068-2-30: 2005 Milieu testen-Deel 2-30: Test-test Db: Vochtige cyclische hitte, (12h+12h-cyclus), IDT

Iec60068-2-78: 2012 Milieu testen-Deel 2-78: Test-test Cabine: Vochtige hitte, regelmatige staat, IDT

Technische Parameters

Nr.	Project	Inhoud
A	Productaantal	SN881-1200L
B	Productmerk	SINUO
C	Studiogrootte	D1450 x W1250 X H2050 (zonder motor) mm
C	Werkplaatsdimensies	Kabinetsdeel: ongeveer 1000 D × 1000W × 1200H mm
D	Temperatuurwaaier	-55℃~+100℃ (regelbare waaier)
	Vochtigheidswaaier	25%-98% relatieve vochtigheid (verwijs naar de temperatuur en vochtigheids controleerbare waaiergrafiek, geen vochtigheidsbron of hittelading)
	Temperatuuruniformiteit	≤±2.0℃ (stabiele staat)
	Het verwarmen tarief	1.0℃/min (geen lading)
	Het koelen tarief	3.0℃/min (geen lading)
	Temperatuurschommeling	≤±0.5℃ (stabiele staat)
	Temperatuurafwijking	≤±2.0℃
	Vochtigheidsafwijking	≤±3.0%RH
	Lading	1000 w bij +20°C; 800 w bij 0°C; 500 w bij -20°C; 300 w bij -40°C.
E	Motorlawaai	≤85dB
E	Gewicht	Ongeveer 780kg
F	Toegepaste normen	GB/T 2423.1-2008 Test A: Lage temperatuurtestmethode GB/T 2423.2-2008 Test B: Testmethode op hoge temperatuur De Testca van GB/T 2423.3-2006: Constant Damp Heat Test GB/T 2423.4-2008 Test Db: Afwisselende Vochtige Hittetest Test de Op hoge temperatuur van GJB 150.3A-2009 De Lage temperatuurtest van GJB 150.4A-2009 Vochtige de hittetest van GJB 150.9A-2009 De Inspectie van GBT 5170.8-2016 van Milieutestmateriaal voor Elektro en Elektronische Producten GJB150A-2009 laboratorium MilieuTestmethodes voor Militaire uitrusting
G	Nota	De bovengenoemde die prestatie-indicators zijn de waarden bij kamertemperatuur +25°C zonder steekproef worden gemeten.

Materiaaloverzicht

Deze testkamer simuleert het temperatuur en vochtigheids veranderlijke milieu voor de producten of de materialen. Het wordt wijd gebruikt in de aanpassingsvermogentest van elektro, elektronika, instrument en meter en andere productdelen onder hoge en lage temperatuur en vochtig milieu tijdens opslag, vervoer en gebruik, om het temperatuuraanpassingsvermogen van de bovengenoemde producten of de materialen aan hoge en lage temperatuur en vochtig milieu, vooral voor de veranderingen van de productelektrificatie in prestaties en mechanische eigenschappen te bepalen.

Materiaal	Binnendoosmateriaal	Koudgewalste staalplaat, het inleggen en het phosphating hoogwaardige poederverf
	Buitendoosmateriaal	SUS304# roestvrij staalplaat
	Isolatiemateriaal	Stijf polyurethaanschuim + ultra-fine glasvezel
Structuur	Luchtleidingsdelen	Centrifugaalventilator; de luchtafzet kan het luchtvolume, de hoogte en het volume van de terugkeerlucht aanpassen
	Deur	(Dubbel) Open scharnierende die deur, met handvat-type niet-reactiehandvat, met observatievenster wordt uitgerust, verlichting, raamkozijn/van het deurkader anti-condensatie elektrisch het verwarmen apparaat, deurgrootte: (ong.) 1.0*1.2M
	Testvenster	Er is een geleidend de observatievenster van het film explosiebestendig aangemaakt glas op de deur (met anti-condensatiefunctie) 500W×600H (mm)
	Ventilator	Lange as centrifugaalventilator
	Steekproefhouder	Twee ingebouwde roestvrij staal regelbare beweegbare dienbladen
	Drijvende kracht	Ingevoerde roestvrij staaldrijvende kracht van Taiwan
	Verwarmer	Nikkel-chromium legeringsstraalkachel
	Koelingscompressoren	Ingevoerde Tecumseh-compressor
	Evaporator	Finned evaporator
	Het koelen methode	Mechanische compressorcascade
	Het koelen methode	Luchtkoeling
	Het instrument van de temperatuurcontrole	7-duim intelligent LCD aanrakings programmeerbaar controlemechanisme
	Loodgat	φ50mm 2 met speciale die schuimrubberkurk (op de linkerkant van de doos wordt gevestigd)
	Steekproefhouder	2 rekken van de roestvrij staalsteekproef, regelbare hoogte.

Het verwarmen, het bevochtigen en het koelen systemen en hoe zij werken

Project		Principebeschrijving
Verwarmingssysteem		Kokertype van de roestvrij staalbuis anti-droge het verwarmen buis met ingebouwde nikkel-chromium legering het verwarmen draad
		U-vormige vintype roestvrij staalhoge snelheid het verwarmen straalkachel voor het verwarmen
		Het volledig onafhankelijke systeem, beïnvloedt niet de controlelijn
Bevochtigingssysteem	Luchtbevochtigermethode	1. De externe afneembare methode van de boilerbevochtiging of de ingebouwde bevochtiging van de watertank 2. Roestvrij staal gepantserde luchtbevochtiger 3. De wijze van de luchtbevochtigercontrole: aanpassing van de de impulsbreedte van de niet-contact de gelijke periode, SSR (relais in vaste toestand) 4. Het apparaat van de waterspiegelcontrole, luchtbevochtiger anti-droog brandend apparaat, het apparaat van de sedimentinzameling, het vloeibare venster van de niveauobservatie 5. Luchtbevochtigermacht: 6KW
Bevochtigingssysteem	Luchtbevochtiger	1. Automatische van de watervoorzieningsapparaat of drukknop elektrische automatische wateraanvulling 2. RO membraan + de geactiveerde filter van de koolstofwatervoorziening, verwijderbaar voor het schoonmaken 3. Elektronische vloeibare het niveauschakelaar van de hoge en lage temperatuur dubbele waterspiegel om mis-verrichting te verhinderen 4. Watertekort en lege het verwarmen en over--temperatuurbescherming + ultra-low waterspiegelbescherming + watervoorzienings na verloop van tijd bescherming om de veilige exploitatie van het materiaal te verzekeren
Koelingssysteem	Het koelen methode	Luchtgekoeld
	Koelingscompressor	Keur ingevoerde Taikang-compressor, gebruiks milieuvriendelijk koelmiddel goed
	De buis van het koelmiddelenkoper	De interne spiraalvormige van het k-TYPE buis koelmiddelenkoper
	Condensator	Golfvintype luchtgekoelde condensator
	Evaporator	Hellingstype vin-BUIS evaporator
	Bevriezend element	Originele ingevoerde solenoïdeklep, drogende filter, enz.
Eigenschappen		De gehele systeempijpleidingen worden getest voor lekopsporing door te ventileren en onder druk te zetten 22kg.
		De verwarmende en koelsystemen zijn volledig onafhankelijk
		Uitgerust met de professionele technische kenmerken van het bedrijf, kan het de luchtstroom verhinderen op hoge temperatuur en hoge druk naar de koelmachine te terugkeren en het systeem beschadigen.
		Alle actieprogramma's van het koelingssysteem worden volledig gecontroleerd door microcomputercontrolemechanisme

Elektrocontrolesysteem

Naam	Merk	Opmerking
Compressor	Ingevoerde Tecumseh-compressor
Drukrelais	Denemarken DANFOSS of Emerson
Verdampende druk regelende klep	Denemarken DANFOSS
	Denemarken DANFOSS of Emerson
Throttling apparaat	Haarvat of Uitbreidingsklep
De elektromagnetische klep	Boogschutter in Japan of CASTEL in Italië of Emerson in de Verenigde Staten

Aanpassingssysteem

Project

Illustreer

Aanpassingsmethode

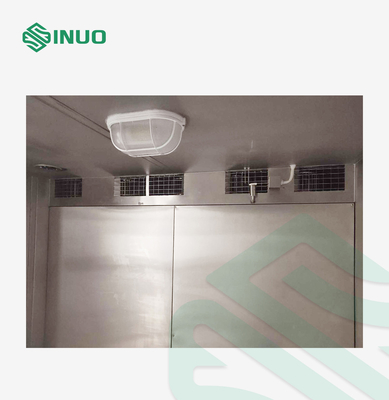

Gedwongen - omloopventilatie, evenwichtige temperatuurregelgeving. Het controlesysteem controleert de output van de verwarmer volgens het temperatuurpunt door het systeem door het resultaat van PID automatische berekeningsoutput wordt geplaatst, en bereikt definitief een dynamisch evenwicht dat.

Programmeerbaar Constant Humidity Temperature Test Chamber 1200L iec60068-2 SINUO 11

Omloopapparaat

De ingebouwde airconditioningsruimte, de doorgevende luchtleiding en de lange asstroomventilator verbeteren de lucht stroom en het verwarmen capaciteit door de agitatieluchtstroom van de lucht te verbeteren, en verbeteren zeer de temperatuuruniformiteit van de testkamer.

Controlesysteem

Project	illustreer
Controlemechanisme	7-duim PLC LCD aanrakings programmeerbaar controlemechanisme
Het aanrakings high-definition scherm	De vaste voorwaarden en de programmavoorwaarden kunnen willekeurig worden geplaatst, kan het Chinese scherm worden geplaatst, en de het genezen het testnaam en serienummer kunnen worden geplaatst.
Settabletijdsbereik	0-999H59min.
Programmeerbare wijze	Tegelijkertijd, kunnen 120 groepen programma's met verschillende voorwaarden worden geplaatst. In om het even welke groep programma's, kan het werk in 1200 segmenten worden verdeeld, en het aantal segmenten kan willekeurig worden onderschept om de cyclus, of de periodieke cyclus van om het even welk segment uit te voeren of de groep kan worden uitgevoerd.
Programmeerbare wijze	In elke groep programma's, kunnen tot 1200 verschillende temperatuur en tijdsecties worden geplaatst (elke sectie kan opstelling zijn aan 999h59min). 120 groepen programma's kunnen in reeks naar believen worden verbonden, en het maximumaantal secties kan worden gecirkeld tot 999 keer.
Veiligheid	Met een macht-weg geheugenapparaat, kunnen de resterende programma's blijven worden uitgevoerd wanneer de macht wordt hersteld, en de machine kan worden gereserveerd om het opstarten en machine de lopende tijd uit te voeren.
Controle	Het toenemen en het koelen kunnen voor hellingscontrole en krommecontrole worden gebruikt, en hebben de functie van self-correcting temperatuur en vochtigheidsreferentiepunten. Het heeft de functie van PID automatische die berekening, die het gemak kan verminderen door hand te plaatsen wordt gebracht.
Communicatie functie	U schijfinterface, rs-232 zet, mis het slot van de verrichtingshardware, willekeurige computer communicatie software om
Opstelling	De aanraking die, directe vertoning van positie, wordt alle voorwaarden volledig automatisch gesloten door microcomputer plaatsen
Oproepen de politie	Als er een fout in het plaatsen of de verrichting is, zal een waarschuwingssignaal worden verstrekt
Output	Het controlemechanisme heeft een de havenoutput van het opnamesignaal, die met een temperatuur en een vochtigheidsregistreertoestel en output een opnamekromme kan worden verbonden
Interface	Met standaard communicatie rs-232 interface, kan de lange transmissieafstand, met PC voor controle en opname worden verbonden.

Het Apparaat van de veiligheidsbescherming

Koelsysteem	Compressor het oververhitten bescherming Compressoroverstroombeveiliging De bescherming van de compressor hoge en lage druk De drukbescherming van de compressorolie De vloeibare bescherming van de temperatuur over--temperatuur De ultrahoge bescherming van de drukhulp Luchtgekoeld: de condenserende ventilator is oververhit
Testdoos	Regelbaar over temperatuurbescherming Airconditioningskanaal extreem over temperatuurbescherming Ventilatormotor het oververhitten bescherming
Andere	De de totale opeenvolging van de machtsfase en bescherming van het faseverlies (van toepassing op voeding in drie stadia) Overbelasting en kortsluitingbescherming De bescherming van het de mislukkingsalarm van het koelingssysteem door veelvoudige openingen van de doos wordt veroorzaakt die
Andere configuratie
Machtskabel	AC380V voeding: 1 vijf-kern (four-wire + beschermende gronddraad in drie stadia) kabel (ongeveer 4 meters snakken)
Hoofdmachtsschakelaar	Chintstroomonderbreker
Vervoer	De testdoos wordt afzonderlijk gecombineerd en vervoerd
Grootte	Maximum het Verschepen Dimensies (zonder verpakking): „Zie Afmetingen“
gewicht	Maximum het verschepen gewicht (zonder verpakking): „Zie Gewicht“
Voorwaarden van Gebruik	De volgende voorwaarden worden gewaarborgd door de gebruiker
Installatieplaats	1. De grond is vlak en goed - geventileerd 2. Geen sterke trilling rond het apparaat 3. Er is geen sterk elektromagnetisch veld rond het apparaat 4. Er zijn geen brandbaar, explosief, corrosief substanties en stof rond het materiaal 5. De aangewezen ruimte voor gebruik en onderhoud zou rond het materiaal, zoals aangetoond in het volgende cijfer moeten worden gereserveerd: A: ≥40cm B: ≥150cm C: ≥100cm D: ≥60cm E: ≥40cm
Milieuvoorwaarden	1. Temperatuur: 5℃~35℃ 2. Relatieve vochtigheid: ≤85% 3. Luchtdruk: 86kPa~106kPa
Voedingvoorwaarden	AC380V voedingvereisten: 1. Four-wire + beschermende gronddraad in drie stadia 2. Voltagewaaier: AC (380±38) V 3. De waaier van de frequentieschommeling: (50±0.5) Herz 4. De aan de grond zettende weerstand van de beschermende gronddraad is minder dan 4Ω 5. De gebruiker moet een lucht of een machtsschakelaar van de overeenkomstige capaciteit voor het materiaal bij de installatieplaats vormen, en deze schakelaar moet onafhankelijk voor het materiaal worden gebruikt
Voeding	Imax≤32A Pmax≤15KW
Maximumstroom	Het openen van de deur van de testdoos tijdens de test zal de temperatuur en de vochtigheid in de doos om veroorzaken te schommelen; als de deur geopende veelvoudige tijden of lange tijd is of de teststeekproef vochtigheid tijdens de test uitzendt, kan het de warmtewisselaar van het koelingssysteem aan vorst veroorzaken in plaats van behoorlijk het werken.

Configuratie

Nr.	Naam	Model	Opmerking
1	Materiaaldoos	Het binnenroestvrije staal van SUS 304	Feng Qianyuan
2	sensor	Gepantserd, PT100, deel A in	Peking „Sai Yiling“
3	AC schakelaar	Facultatief	Schneider
4	thermisch relais	Facultatief	Schneider
5	Over de controleinstrument van de temperatuurbescherming	Wmk-102L (0_399)	Binnenlandse hoogte - kwaliteit
6	Middenrelais	Facultatief	Schneider
7	Omloopventilator	90W/220V	Gemeenschappelijke onderneming „Zibang“
8	Programmeerbare Controlemechanismen	Th2200-a	Songhua
9	temperatuurmodule		Songhua
10	Touch screen (het kleurenscherm)		Songhua
11	Lekkageschakelaar	380V63A	Chint
12	controletransformator	Bk-300	Chint
13	breker	3P60A	Schneider
14	relais in vaste toestand	40A	Taiwan „Yang Ming“
15	verwarmer	Nichromedraad	Binnenlandse hoogte - kwaliteit
16	compressor	Facultatief	Duitse „Bitzer“
17	Evaporator	naar maat gemaakt	Taiwan Zhongli
18	Het koelmiddel	R404A/R23	Dupont de V.S.
19	Bevroren olie	RL32H	Het Britse ijs draagt
20	olieseparator	Groot systeem ondersteunend 55824/55855	Emerson (vroeger ALCO, de V.S.)
21	Gas-liquid separator	Groot systeem ondersteunend 3/8 ″, 1/2 ″	Fuzhou, Taiwan
23	filterdroger	DCL032/053/083/085	Danfoss Denemarken of Sporland de V.S.
24	De elektromagnetische klep	3/8 of 5/8	Boogschutter of Kasto in Japan
25	Evaporator	Douane	Gemeenschappelijke onderneming
26	Koper diverse delen	Facultatief	Taiwan Xiongde

Producteigenschappen en voordelen

Energie - besparing: De technologie is gebaseerd die op de PWM-solenoïdeklep door Sporlan Company in de Verenigde Staten wordt aangepast. Deze technologie realiseert de verordening van de pijpleidingsstroom door de frequente acties van de solenoïdeklep. De standaardsolenoïdeklep kan niet aan het aanpassen, en het zal moeheidsschade in een korte tijd veroorzaken. Momenteel, wordt deze technologie gesteund. De belangrijkste prestatiesklep wordt slechts geproduceerd door Sporlan Company in de Verenigde Staten. Het volgende beeld toont het verschil tussen de solenoïdekleppen.

Programmeerbaar Constant Humidity Temperature Test Chamber 1200L iec60068-2 SINUO 13

PWM-Klep Normale Klep

Prestaties: Het materiaal is met de recentste normen in overeenstemming, is het materiaal integraal, mooi en gemakkelijk te vervoeren; De belangrijkste delen van het materiaal worden in binnen- en buitenland geselecteerd uit bekende merken. De volledig ingesloten en ingevoerde Franse ""- compressor met hogere precisie en veranderlijke de frequentievoeding de van Hangzhou „Yuanfang“ met betere stabiliteit maken de precisiecontrole tijdens de verrichting van het materiaal nauwkeuriger. Lawaai Lagere, stabielere prestaties en langere levensduur;
Apparatencontrole: Het apparaat kan aan veelvoudige apparaten worden aangesloten, door mobiele telefoon APP worden gecontroleerd, en door geavanceerde PLC worden gecontroleerd, die intelligenter en geschikter is te werken. Het ware kleurentouche screen toont diverse testgegevens (temperatuur, tijd, testkromme), die gemakkelijker zijn te werken. observatieverslagen;
Meting en controlesysteem: vertoning in real time en dynamische van testproces en testkromme, gegevens - verwerking door modulaire software, gegevensnieuwe analyse en het uitgeven van krommeversterking, output van testrapporten en krommepatronen in verschillende formaten, en steun voor genetwerkte gegevenstransmissie.
Professioneel, veilig en gebruikersvriendelijk ontwerp: de de controleschakelaar van het noodsituatieeinde, in geval van nood, kan materiaal betrouwbaar sluiten; bescherm effectief materiaal; veelvoudige bescherming van software en hardware om de veiligheid van materiaal en personeel te verzekeren.

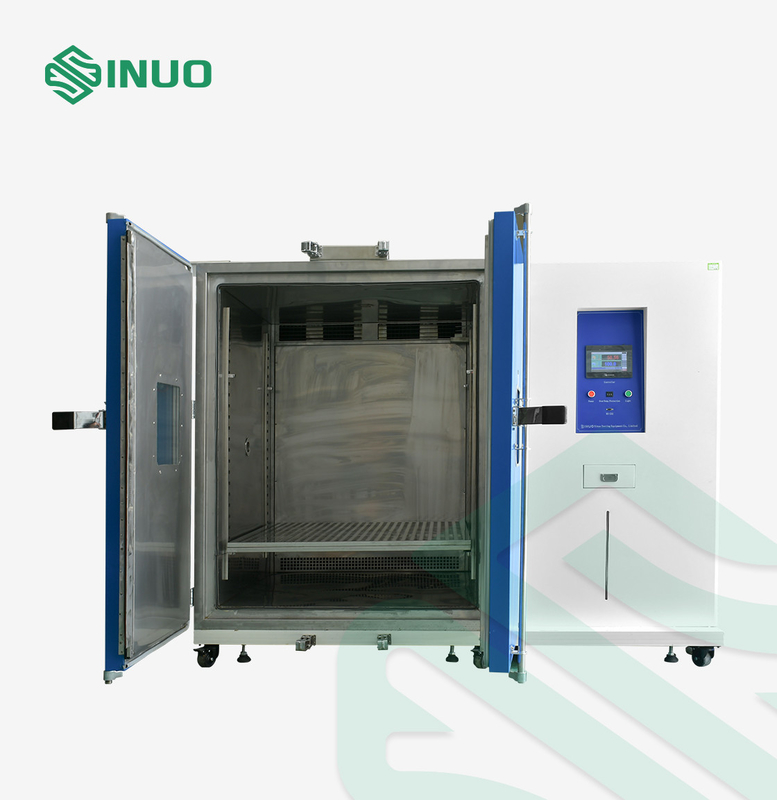

Programmeerbaar Constant Humidity Temperature Test Chamber 1200L iec60068-2 SINUO 14
