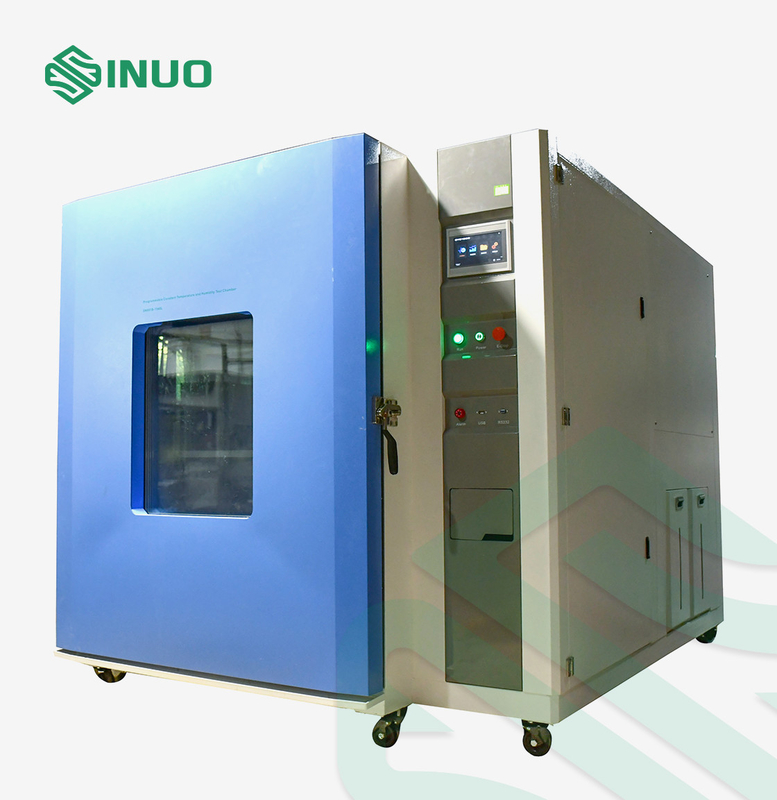

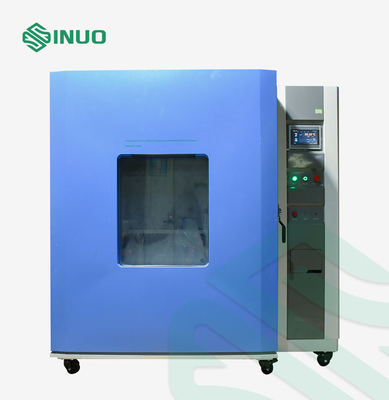

IEC60068 Programmeerbare constante EVSE-testapparatuur Vochtigheidstestkamer

IEC60068 Programmeerbare constante EVSE-testapparatuur Vochtigheidstestkamer

Merknaam:	Sinuo
Modelnummer:	SN881-1200L
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Nageleefde Norm:

Iec60068-2

Nominaal inhoudsvolume:

1200L

Temperatuurbereik:

-55 ℃~+100℃

Temperatuurschommeling:

≤±0.5℃ (stabiele staat)

Gelijkmatigheid van de temperatuur:

≤2.0℃ (stabiele staat)

Relatieve vochtigheidsfout:

±3.0%RH

Verwarmingstijd:

3℃/niet-lineair min (onder geen lading)

Koeltijd:

niet-lineair 1℃/min (onder geen lading)

Verpakking Details:

triplexdoos

Levering vermogen:

10 reeksen/maand

Markeren:

Programmeerbaar EVSE-het Testen Materiaal

Vochtigheid EVSE het Testen Materiaal

IEC60068 ac het testen materiaal

Productbeschrijving

Programmeerbare constante temperatuur- en vochtigheidstestkamer voor AC EVSE

Nageleefde normen en clausules

IEC60068-2-1:2007 “Omgevingstests-Deel 2-1: Tests-Test A: Koud, IDT”

IEC60068-2-2:2007 “Omgevingstests-Deel 2-1: Tests- Test B-Droge hitte, IDT”

IEC60068-2-78:2012 "Omgevingstests - Deel 2-78: Tests - Testcabine: vochtige hitte, stabiele toestand, IDT"

IEC60068-2-30:2005 “Omgevingstests-Deel 2-30: Tests-Test Db: Vochtige hitte, cyclisch (12h+12h cyclus), IDT”

Technische parameters

Steekproefbeperking

Deze testkamer verbiedt:
Testen of opslaan van monsters van brandbare, explosieve en vluchtige stoffen
Testen of opslaan van monsters van bijtende stoffen
Testen of bewaren van biologische monsters
Testen of opslaan van monsters van sterke elektromagnetische emissiebronnen
Testen of opslaan van monsters van radioactief materiaal
Test of opslag van monsters van zeer giftige stoffen
Testen of opslaan van monsters die brandbare, explosieve, vluchtige, zeer giftige, bijtende en radioactieve materialen kunnen produceren tijdens testen of opslag

Volume, grootte en gewicht

Nominaal inhoudsvolume

1200L

Grootte van de binnenkamer

B(1000) mm *D (1000) mm* H (1200) mm

Externe afmetingen

ca.B (1450) mm *D (1250) mm* H (2050) mm (exclusief bovenste motorgedeelte)

Gewicht

ca.780KG

Prestatie

Temperatuurbereik

Temperatuurbereik: -55 ℃～+100℃

Vochtigheid bereik

(25 ～ 98)% RV (raadpleeg de temperatuur- en vochtigheidsregelbare bereikgrafiek, geen actieve natte en warmtebelasting)

IEC60068 Programmeerbare constante EVSE-testapparatuur Vochtigheidstestkamer 0

Temperatuur- en vochtigheidsregelbare bereikgrafiek

Temperatuurschommeling

≤±0.5℃ (stabiele toestand)

Gelijkmatigheid van de temperatuur

≤2.0℃ (stabiele toestand)

Verwarming tijd

3 ℃ / min (niet-lineair zonder belasting)

Koeltijd

1℃/min (niet-lineair zonder belasting)

Relatieve vochtigheidsfout
(alleen vochtige warmte)

±3,0%RV

Temperatuur- en vochtigheidsweergavenauwkeurigheid

0,01°C/0,1% RV

Capaciteit voor het verwerken van levende ladingen

1000 Watt bij +20°C;

800 Watt bij 0°C;

500 Watt bij -20°C;en

300 Watt bij -40°C.

Werkend geluid

Geluidsniveau≤85dB

(Gemeten in een geluiddichte ruimte met een omgevingstemperatuur van 25°C en lage echo; met behulp van A-weging wordt de gemiddelde waarde van 8 punten getest; elk meetpunt bevindt zich op 1 meter afstand van de geluidsbron en op 1 meter afstand van de grond)

Structurele kenmerken

Materiaal

1. Buitenwandmateriaal: koudgewalste staalplaat, beitsen en fosfateren van geavanceerde poederbakverf
2. Binnenwandmateriaal: SUS304 # roestvrijstalen plaat
3. Isolatiemateriaal kamer: hard polyurethaanschuim + glasvezel

Luchtkanaal onderdelen

Centrifugaalventilator;de luchtuitlaat kan het luchtvolume, de hoogte en het retourluchtvolume aanpassen

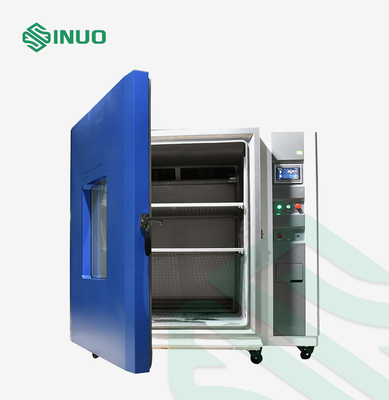

Deur

Enkele open deur, met handgreep die niet reageert, de deur is uitgerust met een observatievenster, verlichtingslamp, anti-condensatie elektrisch verwarmingsapparaat voor raam / deurkozijn, deurmaat: 1,0 * 1,2M

Observatie venster

De deur is met één geleidend film explosiebestendig observatievenster van gehard glas (met anticondensfunctie), venstergrootte: 500W × 600H (mm)

Fan

Centrifugale ventilator met lange as

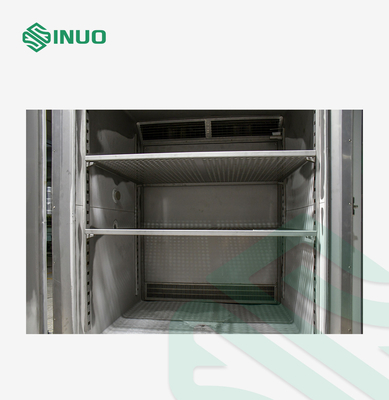

Monster rek

Twee ingebouwde roestvrijstalen verstelbare verrijdbare dienbladenrekken

Waaier

Gebruik een roestvrijstalen waaier geïmporteerd uit Taiwan

Verwarming

Elektrische verwarmer van nikkel-chroomlegering

Koelcompressor

Franse Tecumseh-compressor

Verdamper

Fin-type verdamper

Koelmethode

Mechanische compressorcascade

Koelmethode

Luchtafkoeling

Instrument voor temperatuurregeling

7-inch slimme LCD-touch programmeerbare controller

Loden gat

Φ50 mm, 2 stuks, elk is uitgerust met een speciale schuimrubberen plug (aan de linkerkant van de kamer)

Uitneembare planken

2 sets, elk kan minimaal 20 kg dragen

Verwarmings-, bevochtigings- en koelsystemen en hun werkingsprincipes

Verwarmingssysteem

Roestvrijstalen moftype anti-droge verwarmingsbuis ingebouwde verwarmingsdraad van nikkel-chroomlegering

U-vormige vintype roestvrijstalen elektrische verwarming met hoge snelheid wordt gebruikt voor verwarming

Volledig onafhankelijk systeem, heeft geen invloed op het regelcircuit

Bevochtigingssysteem

bevochtigen methode:

1. Externe afneembare ketelbevochtigingsmethode of ingebouwde watertankbevochtiging

2. Roestvrijstalen gepantserde luchtbevochtiger

3. Regelmodus luchtbevochtiger: contactloze aanpassing van de pulsbreedte met gelijke periode, SSR (solid state relais)

4. Apparaat voor waterniveauregeling, anti-droog verbrandingsapparaat voor luchtbevochtiger, apparaat voor het verzamelen van sediment, observatievenster voor vloeistofniveau

5. Vermogen luchtbevochtiger: 6KW

Bevochtiger:

1. Automatisch watertoevoerapparaat of drukknop elektrische automatische wateraanvulling

2. RO-membraan + watertoevoerfilter met actieve kool, verwijderbaar voor reiniging

3. Hoge en lage temperatuur dubbele waterniveau elektronische vloeistofniveauschakelaar om verkeerde bediening te voorkomen

4. Watertekort en lege verwarming en oververhittingsbeveiliging + ultra-laag waterniveau bescherming + watertoevoer overtijdbeveiliging om de veilige werking van de apparatuur te garanderen

Koelsysteem

Koelmethode: luchtkoeling

Koelcompressor: Franse Tecumseh-compressor met milieuvriendelijk koudemiddel

Koelmiddel koperen buis: binnenste spiraal K-TYPE koelmiddel koperen buis

Condensor: luchtgekoelde condensor van het golfvormige vintype

Verdamper: Slope type FIN—TUBE verdamper

Vrieselement: origineel geïmporteerd magneetventiel, droogfilter, etc.

Koelmiddel: R448a & R 508b

Functies

De leidingen van het hele systeem worden onderworpen aan een lekdetectietest van 22 kg

Het verwarmings- en koelsysteem is volledig onafhankelijk

Uitgerust met de professionele technische kenmerken van het bedrijf, kan het voorkomen dat de luchtstroom op hoge temperatuur en hoge druk terugkeert naar de koelmachine en het systeem beschadigt.

Alle actieprogramma's van het koelsysteem worden volledig bestuurd door de microcomputercontroller

Elektrisch regelsysteem

Naam	Merk	Opmerking
Compressor	Tecumseh, Frankrijk
Druk relais	Denemarken DANFOSS Of Amerika EMERSON
Verdampingsdrukregelaar	Denemarken DANFOSS
Filter droger	Denemarken DANFOSS Of Amerika EMERSON
Smoorinrichting	Capillair of expansieventiel
Magneetventiel	Japan SAGLNOMIYA of Italië CASTEL of Amerika EMERSON
Expansieklep	Denemarken DANFOSS

Reglementair systeem

Regulatie methode

Geforceerde circulatieventilatie, balanstemperatuurregelingsmethode.Het regelsysteem regelt de uitvoer van de verwarmer via de automatische PID-berekeningsoutput volgens het door het systeem ingestelde temperatuurpunt en bereikt uiteindelijk een dynamische balans.

IEC60068 Programmeerbare constante EVSE-testapparatuur Vochtigheidstestkamer 12

Circulatie apparaat

De ingebouwde airconditioningruimte, het circulerende luchtkanaal en de ventilator met lange axiale stroming kunnen de luchtstroom en het verwarmingsvermogen verbeteren door de luchtstroom te verbeteren en de temperatuuruniformiteit van de testkamer aanzienlijk te verbeteren.

Programma controle systeem

Controleur

7 inch slimme LCD touch programmeerbare controller

Aanraakscherm met hoge resolutie

Willekeurige instelling van vaste voorwaarden, programmavoorwaarden en instelling van uithardingstestnaam, serienummer, etc.

Tijdbereik kan worden ingesteld

0—999H59min

Programmeerbare modus

Tegelijkertijd kunnen 120 programmagroepen met verschillende voorwaarden worden ingesteld.In elke groep programma's kan het worden verdeeld in 1200 segmenten, en een deel van het aantal segmenten kan willekeurig worden onderschept om de cyclus uit te voeren of om cycluswerk van een sectie of groep uit te voeren.

Veiligheid

Het heeft een uitschakelgeheugen, dat de resterende programma's kan blijven uitvoeren wanneer de stroom wordt hersteld, en kan worden gebruikt als een machine-afspraak om de opstart- en looptijd van de machine uit te voeren.

Controle

De temperatuurstijging en -daling kunnen worden gebruikt voor hellingregeling, curveregeling en hebben de functie van zelfcorrigerende temperatuur- en vochtigheidsreferentiepunten.Het heeft de functie van automatische PID-berekening, wat het gemak veroorzaakt door handmatige instelling kan verminderen.

Communicatieve functie

U-schijfinterface, RS-232-interface, hardwarevergrendeling voor verkeerde bediening (LOCK), computercommunicatiesoftware wordt meegeleverd

Instelling

Instellingen en alle voorwaarden worden automatisch vergrendeld door een microcomputer

Alarm

Als er tijdens de instelling of bediening een fout optreedt, wordt er een waarschuwingssignaal gegeven

Uitgang

De controller heeft een opnamesignaalpoortuitgang, die kan worden aangesloten op een temperatuur- en vochtigheidsrecorder en opnamecurven kan uitvoeren

Koppel

Uitgerust met standaard RS-232-communicatie-interface, lange transmissieafstand, kan worden aangesloten op pc voor bediening en opname.

Veiligheid bescherming apparaat

Koelsysteem

1. Beveiliging tegen oververhitting van de compressor
2. Overstroombeveiliging compressor
3. Compressor hoge en lage drukbeveiliging
4. Oliedrukbeveiliging compressor (optioneel voor grote semi-hermetische compressoren)
5. Oververhittingsbeveiliging voor vloeistoftoevoertemperatuur
6. Ultrahoge drukontlastingsbescherming
7. Luchtgekoeld: bescherming tegen oververhitting van de condensatieventilator

Test kamer

1. Instelbare oververhittingsbeveiliging
2. Beperk de oververhittingsbeveiliging van airconditioningkanalen
3. Beveiliging tegen oververhitting van de ventilatormotor

Andere bescherming

1. Fasevolgorde van het totale vermogen en bescherming tegen faseverlies (van toepassing op driefasige voeding)

2. Overbelasting en kortsluiting

3. Alarmbeveiliging bij uitval van het koelsysteem veroorzaakt door meerdere openingen van de doos

Gebruiksvoorwaarden

De volgende voorwaarden worden gegarandeerd door de gebruiker

De installatieplaats

1. De grond is vlak en goed geventileerd
2. Geen sterke trillingen rond de apparatuur
3. Geen sterk elektromagnetisch veld rond de apparatuur
4. Geen ontvlambare, explosieve, bijtende stoffen en stof rond de apparatuur
5. Er is voldoende ruimte voor gebruik en onderhoud rondom de apparatuur, zoals hieronder weergegeven:

IEC60068 Programmeerbare constante EVSE-testapparatuur Vochtigheidstestkamer 13

A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40com

Milieu omstandigheden

1. Temperatuur: 5 ℃ ~ 35 ℃
2. Relatieve vochtigheid: ≤85%
3. Luchtdruk: 86kPa ~ 106kPa

Voedingscondities

Voedingsvereisten:
1. Kom met een 20KVA AC-frequentievermogen om de testkamer te laten werken onder invoer van 208V tot 230V, fase: 3-fase, frequentie: 60Hz
4. De beschermende aardingsweerstand is minder dan 4Ω
5. De gebruiker moet de apparatuur configureren met een lucht- of stroomschakelaar met de overeenkomstige capaciteit op de installatieplaats, en deze schakelaar moet onafhankelijk door het apparaat worden gebruikt

Maximale stroom
Maximaal stroomverbruik

Imax≤32A

Pmax≤15KW

Anderen

Het openen van de deur van de testkamer tijdens de test veroorzaakt temperatuur- en vochtigheidsschommelingen in de kamer;als de deur meerdere keren wordt geopend of lange tijd open blijft staan of als het testmonster tijdens de test vocht afgeeft, kan de warmtewisselaar van het koelsysteem bevriezen en niet werken.

Uitrusting overzicht

Deze testkamer simuleert de temperatuur en vochtigheid veranderlijke omgeving voor de producten of materialen.Het wordt veel gebruikt in de aanpassingstest van elektrische, elektronica, instrumenten en meters en andere productonderdelen onder hoge en lage temperaturen en vochtige omgevingen tijdens opslag, transport en gebruik, om de temperatuuraanpassing van de bovengenoemde producten of materialen aan hoge en lage temperaturen te bepalen temperatuur en vochtige omgeving, vooral voor productelektrificatieveranderingen in prestaties en mechanische eigenschappen.

IEC60068 Programmeerbare constante EVSE-testapparatuur Vochtigheidstestkamer 14
