Van de de Regennevel van het autoschuifdak het Elektrische voertuig van de de Testkamer EV het Testen Materiaal

Van de de Regennevel van het autoschuifdak de Testzaal Elektrovoertuigdelen het Testen Materiaal

Technische Parameters

1. Werkende voeding: AC 380V, van 50Hz of van de gelijke lokale de voedingvereisten van de cliënt

2. Testgebied: 4500mm*3000mm*2200mm (W*D*H)

3. Buitenafmetingen: 5000mm*4000mm*3300mm (W*D*H) (aangemaakte glas waterdichte ruimte)

4. Toegepaste normen: GB/T30037-2013, Chery-norm, Volkswagen-norm, Mitsubishi-norm, Geely-norm en andere vereisten van de schuifdak waterdichte test

5. De afmetingen van de schuifdakauto vormen het bevestigen inrichting: De maximum het vastklemmen grootte is brede 2500X4000MM, is de regelbare slag van de het vastklemmen inrichting 500MM, en de klem wordt ontworpen met beweegbare verbindingen, die niet met de het overhellen hoek van het schuifdak strijdig is.

6. Regelbare slag van het bevestigende kader van de nevelpijp: 1500MM (boven en beneden regelbare slag), de voor en achter regelbare slag zijn 1500MM.

7. Regenintensiteit: 30mm/min-50mm/min regelbaar, of regelbare 30-50L/M2/MIN

8. Regentijd: 19999M kan worden geplaatst; het controlemechanisme kan binnen 1 minuut aan 24 uren worden aangepast.

9. Controlesysteem: het 10 duimtouche screen + PLC van Siemens, worden het programma onafhankelijk ontworpen door Sinuo

Inleiding van Structuureigenschappen

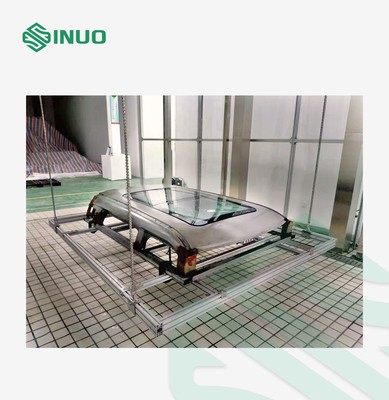

De Hoekmechanisme van de schuifdakklem

Door de controle van het touch screenprogramma, kunnen negen hoekstaten worden gerealiseerd, vliegtuig, voor, achter, linker, juist, voor linker, voorrecht, links grootbrengen, achterrecht.

• Het is loodrecht aan de parallelle oppervlakte van de pijp, en de tijd van de waternevel is 10 minuten, die kunnen worden geplaatst
• Het schuifdak is overgehelde voorwaartse 0-20° (kan worden geplaatst), en de tijd van de waternevel kan 10 minuten worden geplaatst.
• Het schuifdak is overgehelde achter0-20° (kan worden geplaatst), en de tijd van de waternevel kan 10 minuten worden geplaatst.
• Het schuifdak is overgehelde linker0-20° (kan worden geplaatst), en de tijd van de waternevel kan 10 minuten worden geplaatst.
• Het schuifdak is overgehelde juiste 0-20° (kan worden geplaatst), en de tijd van de waternevel kan 10 minuten worden geplaatst.
• Het schuifdak is overgehelde voor linker0-20° (kan worden geplaatst), en de tijd van de waternevel kan 10 minuten worden geplaatst.
• Het schuifdak is overgehelde achter linker0-20° (kan worden geplaatst), en de tijd van de waternevel kan 10 minuten worden geplaatst.
• Het schuifdak is overgehelde achter juiste 0-20° (kan worden geplaatst), en de tijd van de waternevel kan 10 minuten worden geplaatst.
• Het schuifdak is overgehelde voor juiste 0-20° (kan worden geplaatst), en de tijd van de waternevel kan 10 minuten worden geplaatst.

Voor deze negen schuine hoeken, volgens de conventionele testnorm, is de parallelle test van de hoekregen meer dan 3H, en de resterende hoeken worden gewoonlijk bespoten 10 minuten, en elke staat wordt herhaald 5 keer. Dit kan door het programma (de water het bespuiten tijd van elke staat en het aantal water bespuitende cycli in elke staat) worden geplaatst. Voor het touche screen, kunnen de testprogramma's van elke onderneming ook worden uitgegeven en worden bewaard, zodat de test volgende kan worden geroepen tijd.

Het Principe van de actiestructuur

Het principe van de de schuine standstructuur van de schuifdakhoek is de beweging van vier balschroeven op en neer onafhankelijk te controleren of veelvoudige schroeven te verbinden door vier Delta servomotoren om diverse schuine standhoeken te produceren. De diameter van de vier balschroeven is 50MM om voldoende lagercapaciteit te verzekeren, en de balschroeven worden gebruikt om de nauwkeurigheid van de neigingshoek van het schuifdak te verzekeren.

Het verbindende gidsspoor onder de balschroef produceert recht boven en beneden motie, en de schroef roteert het gidsspoor zich in een rechte lijn te bewegen. Vier servomotoren zijn geïnstalleerd boven de nevelplaat, kan dit ontwerp de motor tegen regenwaternevel beschermen, zodat de motor voor het langer leven kan worden gebruikt.

Het principe om op te heffen en voor en achterverrichting van het nevelrek

Vier 304 schroeven van de roestvrij staalbal zijn geïnstalleerd op de vier hoeken van het bevestigende kader van de nevelpijp, en dan uitgerust met een reductiemiddel van de gidsstaaf om de toenemende en dalende actie te realiseren.

Het doel is de nevelafstand tussen het nevelhoofd en het dakraam aan te passen om ervoor te zorgen dat afstand 500MM of zo. Het principe van voor en achterverrichting gebruikt ook een balschroef en een motor om de lineaire motiestructuur te controleren.

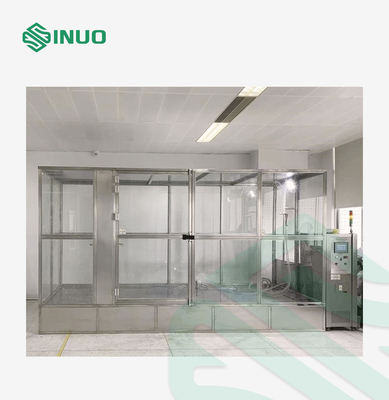

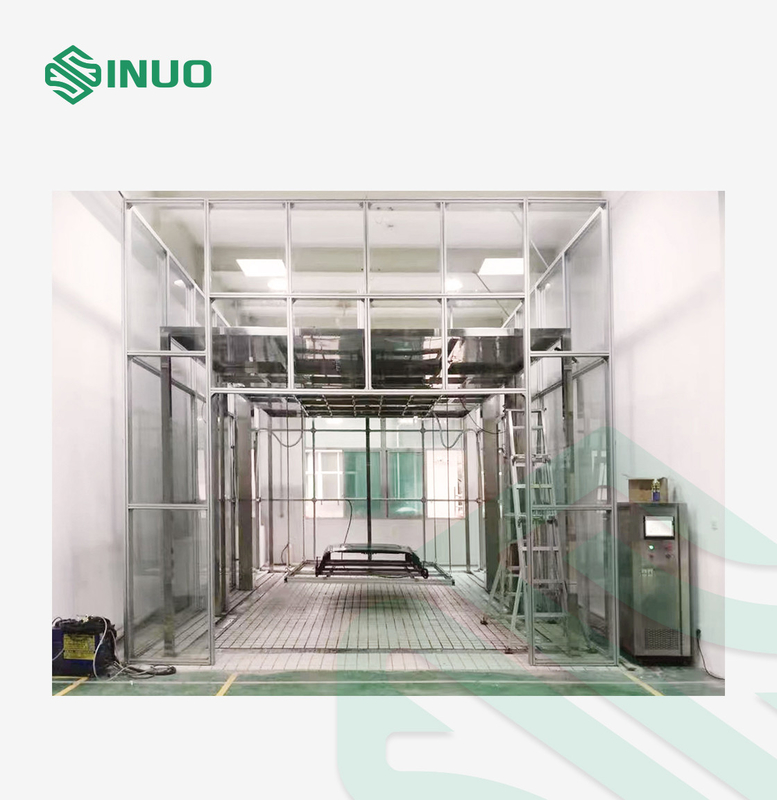

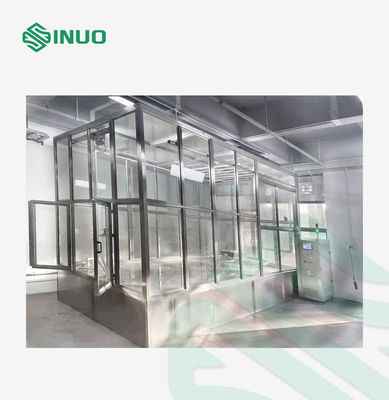

De structuur van de nevelruimte

De buitenkaderstructuur van de doucheruimte is geïnstalleerd met 80X40MM dik 5MM aluminiumlegering en 10MM dik aangemaakt glas, en de deur wordt gemaakt van aangemaakte de legerings dubbel-opent schuifdeuren van het glasaluminium aan beide kanten.

Het systeem van de gronddrainage en de burgerlijke die werken (door de koper wordt verstrekt)

Behandelend een gebied van ongeveer 4X5-meters en een ruimte van ongeveer 5 meters hoog, is het glashuis verfraaid op deze basis. De grond moet met antisliptegels worden gekleefd, en er zijn minstens 200MM dikke concrete ondergronds, die wordt gebruikt om het nevelkader met uitbreidingsschroeven te bevestigen.

De sloot van de gronddrainage is brede 200MM en diepe 100MM. De rand van de gootsteen is ongeveer 200MM vanaf de glasmuur. De oppervlakte van de gootsteen wordt gemaakt van roestvrij staal 19X19MM vierkante pas 304 om een kleine doos te maken en het over de gootsteen, vloed met de grond te leggen. Wanneer het verfraaien van de gootsteen, is het noodzakelijk om een neiging van ongeveer 5 graden te ontwerpen om het water toe te staan om aan de waterafzet af te voeren, en geen water zou in de gootsteen moeten accumuleren. De eisen ten aanzien van de decoratie van de vloertegel zijn hetzelfde, en geen stagnerend water zou moeten worden geproduceerd.

Het systeem van de poolfilter en het systeem van de zakfilter

Het systeem van de poolfiltratie keurt de bipolaire filtratiemethode goed, is het eerste stadium de rioleringspool, en het tweede stadium is de schone waterpool. De diepte van de rioleringspool is 1500MM, en de diepte van de duidelijke waterpool is 1000MM.

Het doel van dit ontwerp is verontreinigende stoffen en modder in de pool te deponeren. Het gebied van de rioleringspool is 1X1-meters diep en 1,5 meters diep, en het wordt gevestigd achter de rechterkant van de regendouche. De schone waterpool is 1X1-meters diep en 1 meter diep, en het wordt gevestigd voor de rechterkant van de ruimte van de regendouche.

om de waarschijnlijkheid van pijpstagnatie te verminderen, wordt een zakfilter toegevoegd. De wateroutput van de tank van roestvrij staal is 100 ton per uur, en de filtratievooruitgang is 100UM. Het filterapparaat op verscheidene niveaus moet slechts ervoor zorgen dat het bespuiten niet wordt geblokkeerd, niet de testtijd beïnvloedt, en verbetert de testefficiency.

De hoek van de waternevel

a) De hoek van de waternevel: parallel aan de steekproef (afstand 500MM)

b) De hoek van de waterkolom van de pijp: 35°~40°cone hoek

c) De plank van de waternevel: Negen verliet het regelbare hoeken (0-20 graden) vliegtuig, voor, achter, verlaten, juiste, juiste voor, voor, juiste rug, links terug.

d) De grootte van het kader van de waternevel: 1.8X1.2 meters, hoogte 120MM

e) Het gebied van de waternevel: 2.2X 1,7 meters

Drie pijpen (lichte regen, gematigde regen, zware regen)

a) De afstand tussen de regenpijp en het apparaat kan door zich te bewegen worden aangepast

b) Regelbare waaier van pijphoek: 0~30°

c) Drie pijpdiameters: lichte regenφ2.5mm mist, middelgrote regen: ¢1MM recht gat, zware regen¢2mm recht gat. Lichte afstand 400X400MM van de regenpijp, middelgrote regen en de afstand van de zware regenpijp: 100X100MM

d) Injectiedruk: ≥80-150kPa

e) Geluidsniveau: ≤80dB
