Elektrische voertuigtestapparatuur Grote stofproefkamer voor auto-onderdelen

Grote stofkamer voorElektrisch voertuigSpareonderdelen

Overzicht van het systeem

De grote stofkamer is geschikt voor het afdichten van onderdelen en behuizingen, het testen van de zand- en stofbestandheid van elektrische en elektronische producten, auto- en motorfietsonderdelen en afdichtingen,ESS-omvormer enz.Met het oog op het opsporen van het gebruik, de opslag, de transport prestaties van de elektrische en elektronische producten, auto's en motorfietsen onderdelen en afdichtingen onder het zand en stof omgeving.

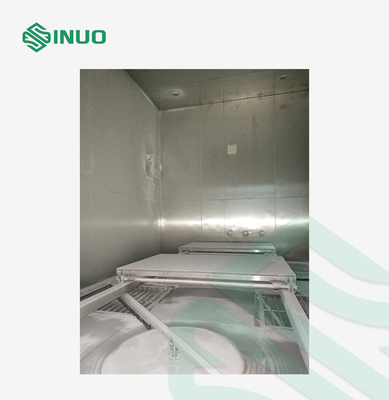

De testapparatuur maakt gebruik van een intelligent en gehumaniseerd PLC-besturingssysteem, het binnenste van de testapparatuur is gemaakt van hoogwaardig SUS304 roestvrij staal, het kamerlichaam is gemaakt van roestvrij staal.En het heeft ook een groot uitkijkpunt op de deuren.De beveiliging is goed.

De testkamer voor zand en stof is ontworpen en vervaardigd volgens IEC 60529, figuur 2, en wordt vereist door vele normen zoals IEC 61851, IEC 62196, IEC 62752 enz.

Technische parameters

1- Structuur van de uitrusting en technische:

Inwendige kamergrootte (mm): 2500×4500×3500 (diepte×breedte×hoogte)
Buitenste afmeting (mm): 3700×5200×4700 (diepte×breedte×hoogte)

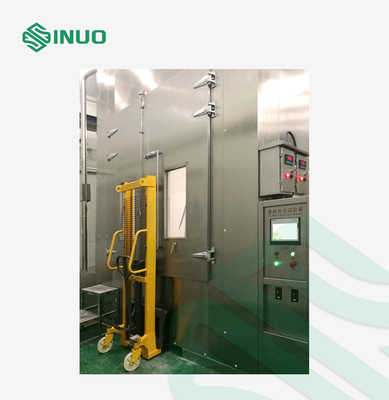

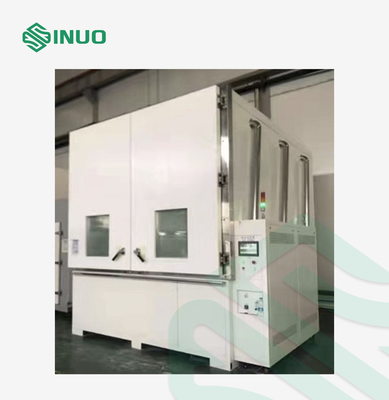

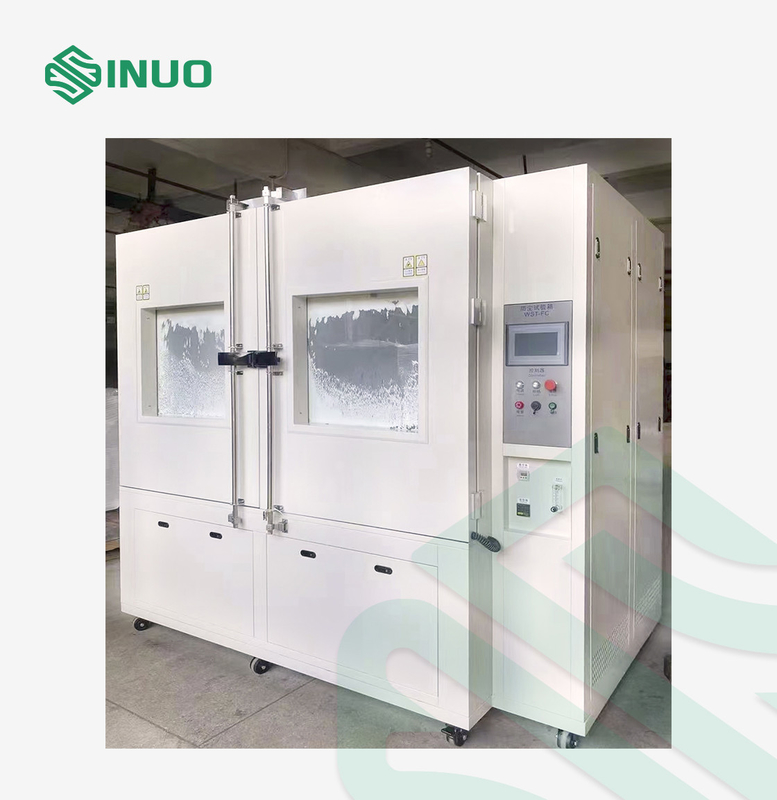

Poort: 2800 mm × 2000 mm, dubbele open deur (met observatieruimte op elke deur).
Eenvoudige deuren (mm): 1000X2800

Temperatuurbereik: RT+10°C/60°C (verwarmings- en stofbakkingssysteem)

Vochtigheidsbereik: ≤ 85% RH

Luchtstroomsnelheid: niet meer dan 2 m/s

Stofconcentratie: 2·4 kg/m3

Specificatie van het stof: het droge talkpoeder dat door het vierkante gat kan gaan met een zeef van 75 mm en een draad met een diameter van 50 mm

Vibratietijd voor stof: 1S-999H instelbaar

Stofblaastijd: 1S-999H instelbaar

Devochtiging van stof: ontvochtiging met elektrische verwarming

Het drukverschil van het testproduct: A: 1,98 KPa onder de atmosferische druk of B: geen drukverschil

Uitgerust met een pomp- en weergave-metingssysteem voor de subbarometrische test

Werkwijze: programma-modus, vaste waarde-modus

Besturingssysteem: ingebouwde LCD-touchscreen met groot scherm

Gegevens opslaan en afdrukken

loodgat: φ100 mm; met afdichtingsstop

Kamervoering: met ingevoerde sus304 spiegel roestvrij staal

De kamer is gemaakt van roestvrij staal.

Veiligheidsbescherming: ventilatoroverstromingsalarm, faseverlies, fasevolgordebescherming; automatische afsluiting en stroomstop in geval van ongeval

Wanneer er geen belasting is, moet er een temperatuur- en luchtvochtigheidssysteem met een weergavefunctie zijn

2Talkpoeder moet worden gefilterd door een metalen gaas.De draaddiameter bedraagt 50 μm en de maaswijdte 75 μm. De hoeveelheid talkpoeder bedraagt 2 kg per kubieke meter testkamer en het aantal gebruikten mag niet hoger zijn dan 20 keer.Het systeem is in staat om in de testkamer een gelijkmatige dichtheid van het stof in suspensie te behouden..

3De schelp van de proefpersoon wordt in de testkamer geplaatst.De druk in de shell moet door de vacuümpomp onder de atmosferische druk worden gehouden.De luchtdruk in de testkamer kan ook worden gewijzigd om periodieke veranderingen van de druk in de testkamer te bereiken.

4Het doel van de test is het drukverschil te gebruiken om de lucht in de kamer in de apparatuur te trekken.Het pompvolume bedraagt 80 maal het volume van de DUT-schel en de pomp snelheid mag niet meer bedragen dan 60 maal het volume van de schel per uur..

5Het instrument is voorzien van een noodstopvoorziening om de veiligheid te waarborgen wanneer de test abnormaal is.

6Het deksel (de deur) van de verzegelde testkamer is betrouwbaar verzegeld.

7Het systeem heeft de functie van stofherwinning en behandeling na de test.
