DIN 75220 Elektrisch voertuig het Testen Proefsysteem van de de Simulatiestraling van het Materiaalspectrum het Zonne

Van de de Simulatiestraling van het elektrisch voertuig het Volledige Spectrum Zonne Testende Systeem

Nageleefde Normen & Clausules

ISO 12097-2: „Weg voertuig-luchtkussen component-deel 2: Het testen van luchtkussenmodules“

DIN 75220: „Verouderend Automobiele Componenten in Zonnesimulatieeenheden“

Mil-STD 810 „Milieutechniekoverwegingen en Laboratoriumtests“

CEI 60904-9 „Teruggetrokken Photovoltaic apparaten - Deel 9: Zonnesimulatorprestatie-eisen“

Iec60068-2-5 „Milieu testen-deel 2-5: Test Sa: Gesimuleerde zonnestraling bij grond lvel en begeleiding voor zonnestraling die“ testen

Materiaaloverzicht

Dit proefsysteem is samengesteld uit intelligente controlevoeding, geoptimaliseerd ontwerp van de huisvesting van de reflectorlamp, de lamp van het het metaalhalogenide van Osram 2000W/4000W, kabinet, verlichtingsmeter, enz., die het milieu van zonlicht in diverse omstandigheden kunnen volkomen simuleren.

Door aan milieufactoren zoals temperatuur, vochtigheid, regenval, en sneeuwval te koppelen, kan het worden gebruikt om het effect te evalueren van directe zonnestraling op de teststeekproef (thermisch, mechanisch, chemisch, elektro, enz.), en het kan ook worden gebruikt om de interactie tussen verschillende materialen in de component te openbaren. Het gesimuleerde zonnestralingssysteem kan worden gebruikt alleen om elektronika, materialen, en klein-volumespecimens te testen. De veelvoudige systemen kunnen ook in een lichte serie door professionele ontwerp en lay-out worden gecombineerd, dat in de tests van auto's, vrachtwagens, photovoltaic modules, treinen en vliegtuigen kunnen worden gebruikt.

Technische Parameters

Systeemstructuur

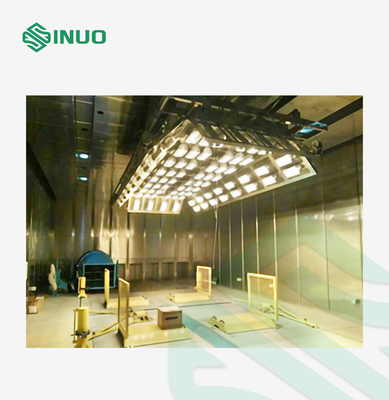

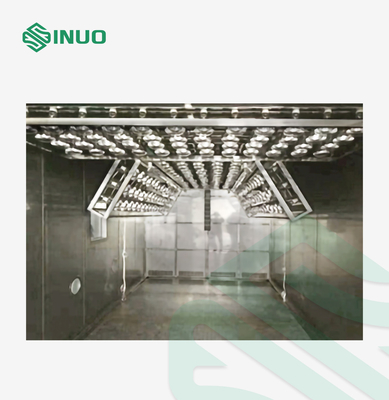

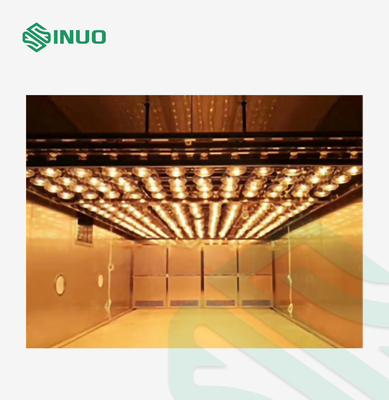

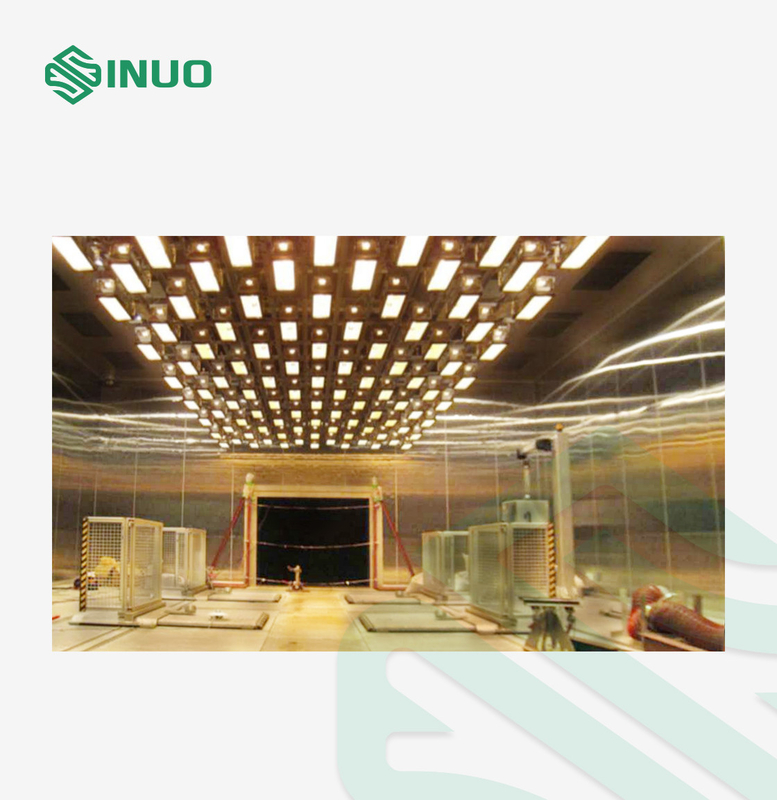

Het systeem is samengesteld uit een totaal van 21 van de het zonlichtsimulatie (van 3×7) eenheden, en elke eenheid van de zonlichtsimulatie heeft dezelfde macht, die gelijk 4KW is. De specifieke distributie is als volgt:

De grootte van kamergebied in het cijfer is 6.5m × 2.5m (lengte× breedte), en elke kleine doos is één enkele eenheid van de zonlichtsimulatie. De afstand in de lengterichting is 1m, is de afstand in de breedterichting 1.25m, en de hoogte van de oppervlakte van de stralingsverwijzing is 1500mm±500mm.

De longitudinale as van het apparaat van de zonlichtsimulatie met de as van de chassisdynamometer in de verticale richting moeten zou samenvallen, en het algemene installatiestandpunt is boven het kuilgebied van de chassisdynamometer.

Systeemstructuur

De eenheid van de zonlichtsimulatie is samengesteld uit een een lamphuisvesting, lamp van het metaalhalogenide en een intelligente voeding. De intelligente voeding wordt geplaatst buiten de testkamer, en de lampen van het metaalhalogenide zijn geïnstalleerd en geschikt in de lamphuisvesting in de testkamer volgens het vereiste stralingsgebied.

Lampbron

Het belangrijkste lichaam van de lampbron is gezandstraald alumina raadsmateriaal, dat het gewicht van elke eenheid van de zonlichtsimulatie terwijl het verzekeren van de intensiteit van de lampbron vermindert. Het weerspiegelende materiaal is de ingevoerde plaat van het de korrelaluminium van de spiegelboon, met reflectievermogen tot 97%, eenvormige bezinning en geen lichte vlekken. wegens het het rollen en het galvaniseren proces, wordt de hardheid met hoge weerstand van de weerspiegelende spiegeloppervlakte verzekerd, en het voorkomen van de situatie dat het reflectievermogen zeer wegens het recentere schoonmaken en het afvegen wordt verminderd wordt verminderd.

De bobine wordt geplaatst in de voeding. Alle die structuren en componenten in de lampbron in de testruimte kunnen wordt geïnstalleerd een brede temperatuur en vochtigheidswaaier weerstaan, en de temperatuurweerstand is -70℃~+120℃, die ook het hoogspanningspakket in de lamp vermijdt dat de weerstand op lange termijn tegen op hoge temperatuur in shell naar voren gebogen is aan het verouderen.

De lamp van het metaalhalogenide

Keur de meest geavanceerde de lamptechnologie goed van het metaalhalogenide. Het model is OSRAM HMI 4000 W/DXS en de specifieke parameters van de lamp van het metaalhalogenide zijn als volgt:

Elektroparameters	Nominale macht	4000W
	Bolmacht	4000W
	Standaardvoltage	200V
	Bolvoltage	200V
	Bolstroom	24
Photometric gegevens	Nominale lichtstromen	380000LM
	Kleurentemperatuur	6000K
	Kleur die indexra teruggeven	90
De spectrumkromme van de lamp van het metaalhalogenide zelf is zeer dicht aan het zonnespectrum, en het zonlicht kan volkomen na aanpassing door een douanefilter worden gesimuleerd. De gedetailleerde spectrumkromme wordt getoond op het recht.
