Het Testen van CEI 61851 EVSE Materiaal het Laden Post Waterdichte Testzaal

Testprincipe

Het beveiligingsniveau van het laden van stapel bereikt over het algemeen IP54 of IP65, en het is noodzakelijk om een uitvoerige regentest uit te voeren bij het laden van stapel, en water het bespuiten de test wordt vereist op alle oppervlakten.

Nochtans, wegens de externe grootte van de het laden stapel (hoofdzakelijk het hoogteprobleem), het is niet mogelijk water volledig om te overgieten door de conventionele de regenmethode van de schommelingsbuis te gebruiken (zelfs als de grootste grootte van de schommelingsbuis) wordt goedgekeurd, en het apparaat van de de regentest van de schommelingsbuis bezet een groot gebied bij de bodem, die een ruimte van 4×4×4-meters vereisen.

De reden is enkel één van verschijning, laadt de grotere vraag stapel gemeenschappelijke het laden stapel tot 100 kg, groter kan 350 kg bereiken, kan het gebruiken van gewoon draaischijflager niet het vereiste bereiken, zodat moet een reeks van groot gebied aanpassen, kan het dragen, misvorming van het objecten stadium, en bij met constante snelheid roteren kan tijdens de test worden bereikt.

Materiaalstructuur:

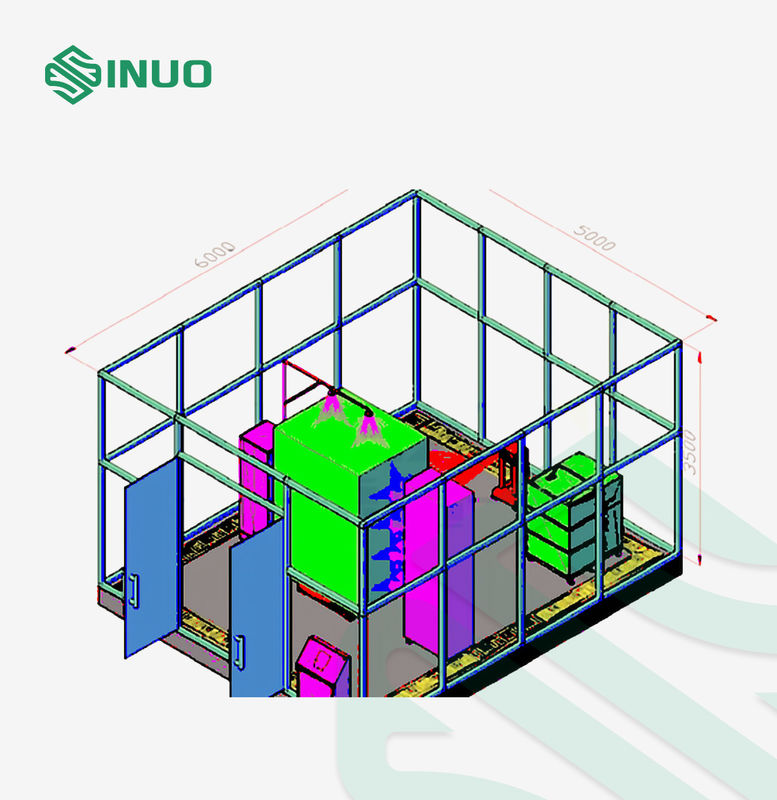

De het laden de testregeling van de stapelregen is hoofdzakelijk samengesteld uit regenapparaat, water bespuitend apparaat, watervoorzieningssysteem, controlesysteem en drainagesysteem. Volgens de vereisten van IEC60529-2013 en de de industrienorm van het laden van stapel, IPX4-worden het douchesysteem en het volledige de nevelapparaat van IPX5/6 geïntroduceerd om de ruimte van de douchetest te combineren.

Materiaaleigenschappen

1. [Geïntegreerde controle] door het centrale geïntegreerde controlesysteem, controle IPX4, IPX5, de nevelstaat van IPX6 drie; Gebruikend onafhankelijke onderzoek en ontwikkeling van gebruiksprocedures, zijn alle functiesleutels gemakkelijk om door het touche screen, schone interface te plaatsen, gemakkelijk te werken.

2. [Automatische constante stroom] het intelligente watervoorzieningssysteem keurt PID convertor goed om automatische constante stroom te realiseren, controleert stroom in real time door elektronische sensoren, en toont het direct op het touche screen.

3. [Globale nevel] het gebruik van 4 gelijk verdeeld doucheapparaat, nevelgebied kan minstens 3 vierkante meters, bijna helemaal dekking bereiken al buitenoppervlakte van de het laden stapel (behalve de bodem).

4. [Verplaatsing die ontdekken] de zijnevel en de hoogste nevel van het doucheapparaat kunnen de afstand met de het laden stapel ontdekken, en kunnen de nevelafstand automatisch aanpassen om aan de standaardvereisten (standaardafstandswaaier van 300500mm) te voldoen.

5. [Schommelingsnevel] de Douche kan schommelingsnevel, regelbare nevelwaaier ±50° bereiken, is de schommelingsfrequentie 1-20 keer/minuut. IPX5 kan het spuitpistool op en neer in de waaier slingeren door de schommelingshoogte te plaatsen.

6. [Loadable voorwerpen] het ladingsplatform keurt ingebouwde installatie goed, is de lijst gelijk met de grond, is de lijst gereserveerd voor groef, en de het laden stapel wordt vervoerd door vorkheftruck, die geschikt kan zijn voor het leegmaken. Het ladingsplatform wordt gemaakt van 12mm dikke staalplaat, en de basislagercapaciteit bereikt 1000kg.
