VW 80000 van de de Kamerplons van de Thermische Schoktest van de het Watertest het Materiaal MBN LV 124-2 k-12

VW 80000 van de de Kamerplons van de Thermische Schoktest van de het Watertest het Materiaal MBN LV 124-2 k-12

Merknaam:	Sinuo
Modelnummer:	SN4421
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	20 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Toegepaste Norm:

MBN LV 124-2, VW-80000, ENZ.

teststeekproef:

Voertuigcomponenten

Nominaal Intern Volume:

800L of aangepast

Het verwarmen Temperatuur:

Rechts 10 °C ~ 120 °C

Het verwarmen Tarief:

RT+10°C ~105°C≤15min

Waterstroom:

3-4 liter per plons/pijp

Testcyclus:

Het bespatten 3s elke 30min

Watertemperatuur:

0-4℃

Verpakking Details:

Triplexgeval

Levering vermogen:

20 reeksen/maand

Markeren:

VW 80000 de kamer van de thermische schoktest

De kamer van de thermische schoktest van MBN LV 124-2 k-12

Van de de temperatuurschok van VW 80000 de testkamer

Productbeschrijving

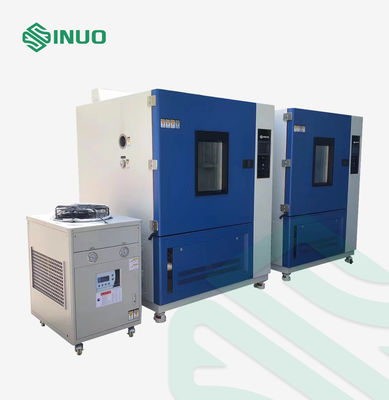

Thermische Schok k-12 van MBN LV 124-2 met de Testmateriaal van het Plonswater

Nageleefde Normen & Clausules

MBN 124-2 LV 2013-08 „Elektrische en Elektronische Componenten in Personenauto's tot Algemeen Vereisten van 3.5t-, Beproevingsomstandigheden en test-Deel 2: Milieu-eisen“ clausule 9,12 Thermische Schok k-12 met Plonswater

VW-80000: 2009-10 „Elektrische en Elektronische Componenten in Gemotoriseerde voertuigen Algemene de Vereisten, de Beproevingsomstandigheden en de Tests“ clausule 11,12 tot van 3.5t k-12 Temperatuurschok met Plonswater

Iso16750-4: 2006 „wegvoertuigen - Milieuvoorwaarden en het testen voor elektro en elektronisch materiaal-deel 4: De test van de het Ijswaterschok van klimaatladingen“ clausule 5.4.2.

GB/T28046.4-2011 „wegvoertuigen - Milieuvoorwaarden en het testen voor elektro en elektronisch materiaal-deel 4: De test van de het Ijswaterschok van klimaatladingen“ clausule 5.4.2.

Materiaaloverzicht

Steekproeven en Beperkingen: Automobiel elektro en elektronische componenten, te bepalen afmetingen. Dit testmateriaal belemmert de tests van brandbare, explosieve, vluchtige stoffen; de test van opgeslagen corrosieve substanties; de tests van opslag van biologisch; de tests van opslag van sterke elektromagnetische emissiesteekproeven.

Toepassing: Deze test simuleert de lading van de component wanneer blootgesteld aan plonswater aangezien het wanneer het drijven door vulklei voorkomt. De test dient om het functioneren van de component te verifiëren wanneer onderworpen aan schok-type het koelen door middel van water. Dit gebeurt wanneer het drijven op waterwegen tijdens de winter. De mislukkingswijzen zijn het mechanische die barsten van de materialen of de verbindingsmislukkingen door de verschillende coëfficiënten van de temperatuuruitbreiding worden veroorzaakt.

Principe: Bespuit de steekproef aan de testtemperatuur wordt verwarmd met een gedeioniseerd water (0-4°C, leidingwater die het stof van 3% bevatten Arizona in gewicht, boete, overeenkomstig ISO 12103-1 die. Het permanente mengen zich zal), bij een afstand worden verzekerd van 300-350 mm van de steekproef. Elke plonsduur 3 s, en waterstroom zijn 3-4liters per plons/pijp. De overgangsduur <20s (voor handdieovergang van DUT tussen temperatuuropslag en bespatten) (slechts door ISO 16750-4 en GB/T28046.4 wordt vereist).

Gebruiksmilieu: De omgevingstemperatuur is +25 ° C dat, is de relatieve vochtigheid ≤ 85% R.H, en de waarde op de voorwaarde van geen steekproef in de testkamer wordt gemeten.

Structuur: Kamertype de structuur, het verwarmen en het ijswatereffect worden voltooid in twee kamers, met verdelingen in het midden.

Technische Parameters

Nominaal Intern Volume	800 L of kunnen worden aangepast
Binnenkamer Efficiënte Grootte	800× 800×1000 (mm) of onderworpen aan daadwerkelijk ontwerp
Het verwarmen doosgebied	Rechterkant
de grootte van de steekproefhouder	Om worden bepaald
Buitengrootte	150012201780(mm)W×D×H of onderworpen aan daadwerkelijk ontwerp
Gewicht	500kg of onderworpen aan daadwerkelijk ontwerp
Het werk lawaai	≤75db, wordt gemeten 1 meter vanaf de machine voor de machine en 1,2 meters vanaf de grond
Maximummacht	6kw of onderworpen aan daadwerkelijk ontwerp
Maximumstroom	40A of onderworpen aan daadwerkelijk ontwerp
Voeding	AC380V eenfasig R, N + beschermingsgrond; waaier van de voltage de toelaatbare schommeling van 10% V; Waaier 50±0.5HZ van de frequentie de toelaatbare schommeling; Tn-s wijzevoeding of TT wijzevoeding; De beschermende het aanaarden draad die weerstand aan de grond zetten is minder dan 4Ω De gebruiker moet de lucht of de machtsschakelaar van de overeenkomstige capaciteit voor het materiaal bij de installatieplaats vormen, en de schakelaar moet onafhankelijk worden gecontroleerd. Wanneer het materiaal wordt gebruikt om de machtssteekproef in de doos te plaatsen, zou de steekproefvoeding de externe voeding moeten gebruiken, en de voeding van de machine zou niet direct moeten worden gebruikt;
Het verwarmen temperatuurwaaier	Rechts 10 °C ~ 120 °C, kan worden geplaatst
Het verwarmen tarief	RT+10°C ~105°C≤15min
Waterstroom	3-4 liter per plons/pijp

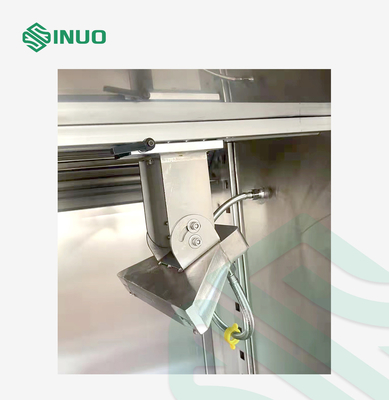

Plonspijp	Gemaakt volgens figuur 31 van MBN LV 124-2 (of figuur 38 van VW8000, enz.) Als de breedte van DUT veel groter is dan één enkele de plonsbreedte van de plonspijp, zouden de veelvoudige plonspijpen in een rij moeten worden geschikt om water aan DUT te bespatten
Plonswijze	Pijpnevel DUT horizontaal
De temperatuur van het plonswater	0-4℃, Koelingscompressor + mengt waterpomp
Testmiddel om te bespatten	Leidingwater die 3% bevatten. Het stof van Arizona in gewicht, boete, overeenkomstig ISO 12103-1. Het permanente mengen zich zal worden verzekerd.
Afstand van pijp aan DUT	300~350mm
Aantal steekproeven dat kan worden geplaatst	Enig of Veelvoudig [de totale grootte is in de waaier van W × H × D300 × 400 × 500 (mm)]
Testcyclus	Het bespatten 3s elke 30min. De cyclusduur kan, zoals aangetoond in figuur 30 van MBN LV 124-2 worden geplaatst of 37 van VW8000, enz. voorstellen.
Aantal cycli	100, kunnen worden geplaatst
Pijpregeling	Opgesteld op de linkerkant die van de binnenkamer, de steekproef onder ogen zien

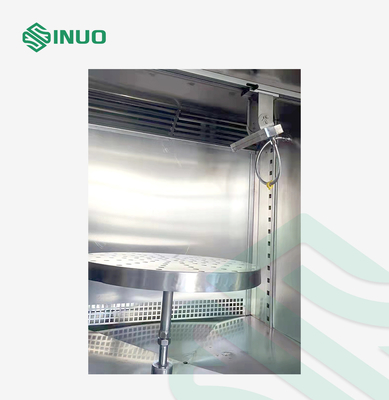

De bevestiging van de teststeekproef	Vast op het opzettende kader in de kamer, is de richting zelfde zoals de richting van de ladingsrichting.
Kamerstructuur	Binnenkamermateriaal: SUS316# roestvrij staal 1.2mm dik; Buitenkamermateriaal: SUS304# roestvrij staal 1.0mm dik; Verwarmende blazende doos: SUS304# roestvrij staal 1.0mm dik, binnen en buiten twee die lagen, met het materiaal van de hitteisolatie in het midden, op de rechterkant van de testkamer wordt gevestigd.; De controledoos en de testkamer zijn integraal; Het nevelwater wordt teruggekregen bij de bodem van de testkamer; De nevelpijp wordt gevestigd op de linkerkant van de testkamer en door één partij gevestigd; De bodem van de testkamer wordt gelast in een netwerkstructuur door kanaalstaal, wordt de hogere oppervlakte gelegd met staalplaat voor het opzetten van de steekproef het opzetten kaderchassis, en het open blazende verwarmingssysteem van de gatenverbinding op de rechterkant van de testkamer.
Kamerdeur	Enige deur Explosiebestendig handvat Mist transparant venster Vensterwisser
Observatievenster	Gevestigd op de deur, grootte 600x600mm
Verlichting	Binnenverlichting
Controlebord	Controle mens-machine interface, machtsschakelaar, aanstekende schakelaar, reserve7inch mens-machine interface
De controlekabinet van de machtsdistributie	Totale machtsstroomonderbreker, mens-machine interfacecontrolemechanisme, de raad van de machtsdistributie, koelventilator, over--temperatuurbeschermer, waterpomp.
Het systeem van de waterterugwinning	Gebruik de bodem recyclingscyclus om waterbehoud te bereiken
Het systeem van de modderwatervoorziening	Het SUS316#-roestvrije staal wordt gebruikt om de het watertank van de modderwatervoorziening te maken, en het de anti-kristallisatie van het modderwater het bewegen apparaat, de het waterpomp van de modderwatervoorziening en de watervoorziening leiden druk regelend apparaat door buizen worden verzekerd om de constante nevel van de druk constante huidige levering te verzekeren.
Het supplement van het modderwater	Manueel, kan het voorbereide modderige water direct in de moddertank worden geïntroduceerd.
Pijp schoonmakend systeem	om het belemmeren van de pijpleidingsgrond te verhinderen, zal de watervoorziening automatisch begonnen worden na de test, en de grond in de pijpleiding zal worden schoongemaakt. De professionele schone klep van de watervoorzieningssolenoïde.
Watervoorziening	Direct verbonden met de waterpijp, de vereiste watervoorzieningsdruk ≥ 2kgf/cm2
Elektrocontrolesysteem
Controlemechanisme	LCD touch screencontrolemechanisme Verdeeld in het verwarmen van cyclus, nevelcyclus, pompactie, het schoonmaken actie, enz.
Koelsysteem	Het gebruiken van de compressor van Frankrijk Tecumseh
Mededeling	Kan als controle en afstandsbediening systeem worden gebruikt om testgegevens te registreren
Verrichtingswijze	Programmawijze/plaatsende wijze
Plaatsende wijze	Chinese/Engelse interface, aanraakinvoer
verrichtingscontrole	De externe schakelaar van het de schakelaarsignaal van verrichtingseinden, na het aanzetten van de bevoegdheid, eenvoudig plotseling de schakelaar om het controlemechanisme te bevelen om de actie uit te voeren of tegen te houden
Veiligheidsbescherming
Nevelpomp	Overbelastingsbescherming, kortsluitingbescherming
Macht	Lekkagebescherming, overbelasting en kortsluitingbescherming
Bewegende motor	Overbelastingsbescherming, kortsluitingbescherming
De vereisten van het opslagmilieu	De omgevingstemperatuur zou binnen 0 °C ~ +35 °C moeten worden gehouden
De vereisten van de installatieplaats	De linkerzijde en rechterkantmuurpanelen van de testkamer zullen geen minder dan 800mm van de muur zijn, en de afstand van de voormuur aan de muur zal geen minder dan 1000mm zijn. Gelieve te bevestigen of het materiaal de deuropening of de passage, lift, enz. kan ingaan, zodat de vooruitgang van uw project niet zo beïnvloeden.
Vervoerswijze	Vervoer van de gehele machine

Vragen & Antwoorden

Q: Wat is de Binnenkamer Efficiënte Grootte voor dit apparaat?
A: Kan worden aangepast

Q: Wat is het systeem van de Waterterugwinning voor dit apparaat?
A: Het gebruikt de bodem recyclingscyclus om waterbehoud te bereiken.
