Van de het Waternevel van CEI 60529 van de de Toegangsbescherming van het de Testmateriaal IPX1 IPX6 de Vochtigheidskamer

CEI 60529 IPX1 aan IPX6-de Vochtigheids Testende Kamer van de Watertoegang

Nageleefde Normen & Clausules

IEC60529: 2013 „Graden van bescherming door bijlage (IP code) worden geboden“ IPX1, IPX2, IPX3, IPX4, IPX5 & IPX6 die

Materiaaloverzicht

Gebruiksmilieu:

Voeding: AC220V±5%/50Hz, 10KVA, of lokale de voedingvereisten van de gelijkecliënt.

Gebruiksplaats: temperatuur 15-35 ° C, relatieve vochtigheid 25%-75%, luchtdruk 86 ~ 106kpa (860 mbar -1060 mbar) zou, daar met verlichting en waterdichte lekkageschakelaar (of contactdoos) moeten worden uitgerust, moet de grond vlak zijn, en de wateropname en de drainagefunctie zouden goed moeten zijn.

Waterbron: schoon die water of leidingwater zonder onzuiverheden, met water schoonmakende filter worden uitgerust.

Steekproeven en Beperkingen: Elektro en elektronische producten, auto's, motorfietsdelen, huishoudapparaten, communicatie producten, openluchtverlichting en signaalapparaten, enz.

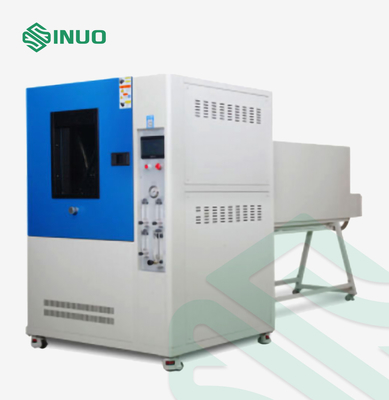

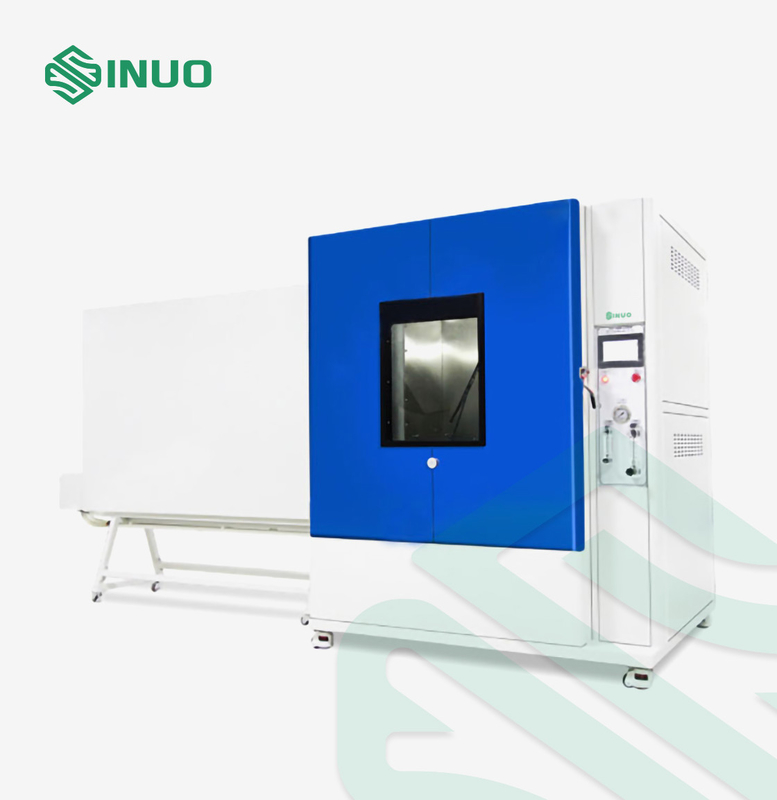

Structuur: Het testmateriaal bestaat uit een chassis, een verticaal druppelmechanisme, een oscillerend bespuitend mechanisme van het buiswater, een mechanisme van het wateruitwerpen, een tunnel, een elektrocontrolekabinet en een draaischijf. Het verticale druppelmechanisme wordt opgezet op de bovenkant van binnenkamer. Het oscillerende mechanisme is geïnstalleerd in het midden van de binnenkamer, worden twee einden bevestigd op de zijgevels van de binnenkamer. Het mechanisme van het wateruitwerpen wordt gevestigd in de linkerkant en met binnenkamer door de lange tunnel verbonden, die de afstand tussen de pijp en de steekproef verzekert. De steekproef wordt geplaatst op de draaischijf, wordt de draaischijf veroorzaakt aan het roteren door motor bij een omwentelingssnelheid van 1r/min te drijven voor IPX1~IPX6-het testen, om de bijlage van het specimen te maken dat in alle dat moet worden bespat of van alle uitvoerbare richtingen moet worden bespoten; en de hoogte van de draaischijf kan zijn manueel adjuted, om de testafstand van naald aan de steekproef aan te passen. Dit gehele systeem is uitgerust met een schoonmakend apparaat van de waterfiltratie om speldeprikstagnatie te verhinderen. En het proefsysteem keurt de kamertype structuur goed.

Toepassing:

Om te verifiëren de beschermende prestaties van de bijlage voor componenten van elektronische en elektroproducten, auto's, motorfietsdelen, huishoudapparaten, verbindingen en lampen onder:

Water die bij graad IPX1 en IPX2 druipen

Water die en bij graad IPX3 en IPX4 bespuiten bespatten.

Waterstralen bij graad IPX5 en IPX6

Principe: Zorg ervoor dat de waterdruppel, de waternevel of het de snelheidsbereik van de waterstraal de standaard vereiste waarde door de watervoorzieningsstroom te controleren, en gelijkwaardige die druk door de diepte van de steekproef bereiken te controleren in water wordt ondergedompeld, een eenvormige stroom van water of druk over het gehele gebied van de bijlage veroorzaken.

Technische Parameters

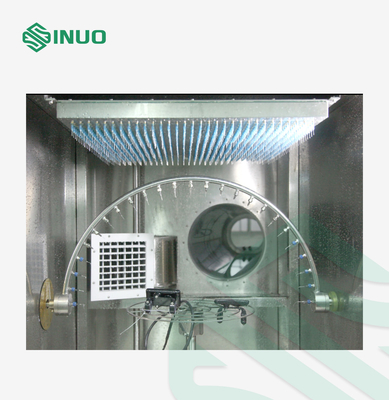

1. Verticaal druppelmechanisme
Druppelgebied	WD=600×600mm, kan andere grootte worden aangepast
Druppelhoogte	200mm de afstand van de naald aan de steekproef wordt bereikt door de hoogte van de draaischijf aan te passen of het specimen op te heffen
Druppelsnelheid (Waterstroom)	1+0.5 regelbare 0mm/min of 3+0.5 0mm/min
De Opening van de naaldspeldeprik	Φ0.4mm
Druppelgat het Uit elkaar plaatsen	20mmx20mm
De Positie van de druppeldoos	Gevestigd bij de bovenkant van de vaste binnenkamer,
2. Het oscillerende bespuitende mechanisme van het buiswater
Oscillerende Buis	R400, R200 is facultatief, gemaakt van roestvrij staal
De Opening van de naaldspeldeprik	Φ0.4mm
De Distributie van nevelgaten	IPX3: over een boog van 60° één van beide kant van het middelpunt (120°) IPX4: over gehele 180° van de halve cirkel Gat die uit elkaar plaatsen: 50mm
IPX3/4 omschakeling	Het schakelen door een bepaald aantal blinde gatennaalden of door-gatennaalden te veranderen
Oscillerende Hoek	IPX3: 120° (±60°); IPX4: 350° (±175°)
Oscillerende Snelheid	IPX3: 4s /cycle (2×120°); IPX4: 12s /cycle (2×350°);
Waterstroom	1-10L/min regelbaar

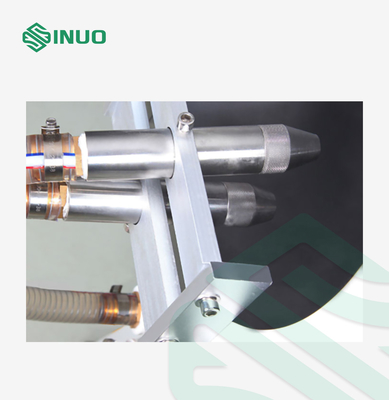

3. Het mechanisme van het wateruitwerpen
De Richting van het wateruitwerpen	Horizontaal
Pijp Interne Diameter	IPX5: Ф6.3mm; IPX6: Ф12.5mm
Leveringstarief	IPX5: 12.5±0.625L/min; IPX6: 100±5 l/min., stroommeter is regelbaar manueel door rotameter
Afstand van Pijp aan Bijlageoppervlakte	2.8m ((de afstand van de pijp aan de centrumoppervlakte van de draaischijf, norm vereist 2.53m)
Pijp Vaste Methode	Het mechanische bevestigen
4. Algemeen
Drukmaat	0~0.25MPa, kan vertoning zijn
Testduur	0.01S~99.9 min, kan worden vooraf ingesteld
Draaischijf	Diameter: Φ400mm; omwentelingssnelheid: 1r/min, kan bij 4 hoeken pauzeren, de het opheffen hoogte: 350600mm, dragende capactity: ≤50kgs
Kamermateriaal	De binnenkamer en de tunnel worden gemaakt van roestvrij staal
Het Systeem van de wateromloop	De test wordt verwerkt in de kamer, heeft het materiaal bilt-binnen een watertank, kan het water worden gerecycleerd. En de binnenkamer heeft een water die apparaat verzamelen, wordt het testwater automatisch verzameld in de tank van de wateropslag door de chassis. De waterinham kan automatisch door de vlotterklep in de watertank worden gecontroleerd, kan het systeem hoog en laag de opsporingsalarm van het waterspiegelalarm verspreiden, dat de pomp wegens droog watertekort worden beschadigd kan effectief verhinderen. Ook, is er een schoonmakend filterapparaat bij de positie van de waterinham.
Veiligheidsbescherming	De bescherming van de faseopeenvolging, lekkagebescherming, de bescherming van het watertekort, abnormale bescherming.
