Watertoegang het Testen de Beschermingsproefsysteem van de Materiaalipx1 IPX8 Toegang

CEI 60529 IPX1 aan IPX8-Bescherming tegen het Proefsysteem van de Watertoegang

Nageleefde Normen & Clausules

CEI-60529:2013 „Graden van bescherming door bijlage (IP code) worden geboden“ IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8 die

Materiaaloverzicht

Steekproeven en Beperkingen: Elektro en elektronische producten, auto's, motorfietsdelen, huishoudapparaten, communicatie producten, openluchtverlichting en signaalapparaten, enz.

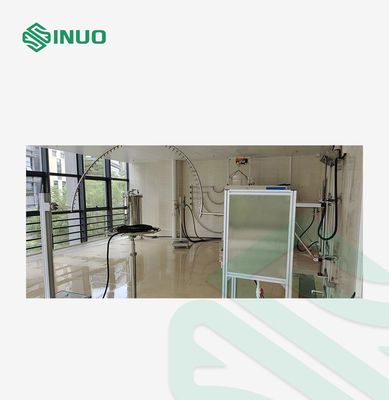

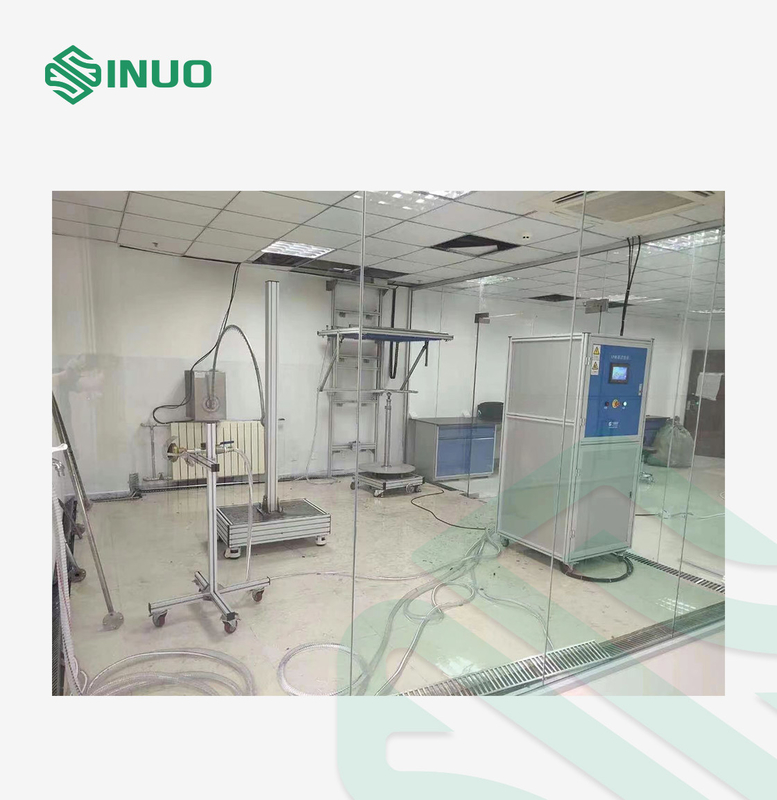

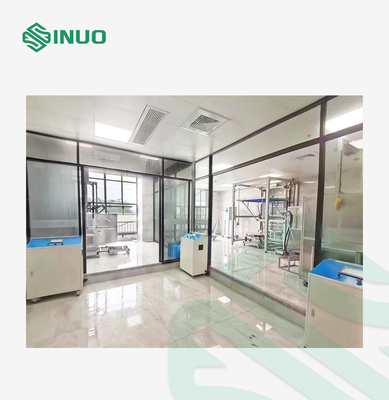

Structuur: Het testmateriaal bestaat uit een druppelmechanisme, een oscillerend mechanisme, een mechanisme van de waterstraal, een onderdompelingstank, een elektrocontrolekabinet en een draaischijf. De steun van druppeldoos muur-hangt en met anti-dalingsfunctie, die kan opheffen automatisch gecontroleerd door motor. Één eind van het oscillerende mechanisme wordt opgezet op de muur, en het andere eind van het oscillerende mechanisme wordt bevestigd op de vloersteun, wordt de buis veroorzaakt om te oscilleren door motor te drijven. De pijp wordt bevestigd op de steun van de vloertribune. De watertank en het elektrocontroledeel zijn geïntegreerd, steekproefmand wordt het opheffen gedreven door elektrisch hijstoestel. De omwentelingssnelheid van draaischijf is regelbaar, gebruikt voor de test ~IPX6 van IPX1, en kan overgehelde die 15° zijn, voor IPX2-test wordt gebruikt. Het testmateriaal is uitgerust met een schoonmakend apparaat van de waterfilter om speldeprikstagnatie te verhinderen. Dit gehele systeem keurt open typestructuur goed.

Toepassing:

Om te verifiëren de beschermende prestaties van de bijlage voor elektronische en elektroproducten, auto's, motorfietsdelen, huishoudapparaten, verbindingen en lampen onder:

Water die bij graad IPX1 en IPX2 druipen

Water die en bij graad IPX3 en IPX4 bespuiten bespatten.

Waterstralen bij graad IPX5 en IPX6

Tijdelijke onderdompeling in water bij graad IPX7

Ononderbroken onderdompeling in water bij graad IPX8

Principe: Zorg ervoor dat de waterdruppel, de waternevel of het de snelheidsbereik van de waterstraal de standaard vereiste waarde door de watervoorzieningsstroom te controleren, en gelijkwaardige die druk door de diepte van de steekproef bereiken te controleren in water wordt ondergedompeld, een eenvormige stroom van water of druk over het gehele gebied van de bijlage veroorzaken.

Gebruiksmilieu:

Voeding: AC380V±5%/50Hz, 15KVA, of lokale de voedingvereisten van de gelijkecliënt.

Gebruiksplaats: temperatuur 15-35 ° C, relatieve vochtigheid 25%-75%, luchtdruk 86 ~ 106kpa (860 mbar -1060 mbar) zou, daar met verlichting en waterdichte lekkageschakelaar (of contactdoos) moeten worden uitgerust, moet de grond vlak zijn, en de wateropname en de drainagefunctie zouden goed moeten zijn.

Waterbron: schoon die water of leidingwater zonder onzuiverheden, met water schoonmakende filter worden uitgerust.

Technische Parameters

1. De elektrocontrolekabinet & Tank van de Wateronderdompeling
Elektrocontrolekabinet	Stroomopsporing: het elektronische de stroomsignaal van de stroommeter koppelt terug Stroom die plaatsen: Reeks op het touche screen Controlemechanisme: Mitsubishi-PLC Mens/machine-interface: 7 duim, kleurentouch screen Controlefunctie: constante huidige watervoorziening, constante drukwatervoorziening, de verticale controle van de druppelregen, osillating regencontrole, waternevel en straalcontrole, ononderbroken onderdompelingscontrole, de controle van de draaischijfomwenteling, de controle van de testtijd, enz. Beschermingsfunctie: lekkagebescherming, overbelastingsbescherming, kortsluitingbescherming
Toepassingswaaier	De watervoorziening en de controle voor ipx1-6 testen, tijdelijke de onderdompelingstest van IPX7, ononderbroken de onderdompelingstest van IPX
Watervoorzieningsmethode	Constante stroomwatervoorziening, constante drukwatervoorziening
Het Proces van de Watervoorzieningscontrole	De elektronische stroommeter en de digitale drukmaat controleren de huidige waarden in realtime na gebruikersreeksen de stroom en de druk taxeert op het touche screen, wordt het gegeven gelezen in PLC door gegevensomzetting, en dan wordt de snelheid van de waterpomp aangepast door de frequentieconvertor. Het systeem heeft twee kanalen van watervoorziening: één grote stroomtak en één kleine stroom vertakken zich.
Grote Stroomtak	◆Van toepassing geweest op test van de het waterstraal van IPX5/6 de sterke ◆Stroomwaaier: 10-100L/min ◆Stroomnauwkeurigheid: ±0.5L/min ◆Debietmeter: turbinedebietmeter ◆Waterpomp: roestvrij staal centrifugaalpomp
Kleine Stroomtak	◆Van toepassing geweest op IPX1/2/3/4-de test van de waternevel ◆Stroomwaaier: 1-10L/min ◆Stroomnauwkeurigheid: ±0.5L/min ◆Debietmeter: kleine turbinedebietmeter ◆Waterpomp: pomp van het roestvrij staal de centrifugaalwater ◆Drukwaaier: 0.1-3Kg/cm2 ◆Drukvertoning: digitale vertoning, die digitale drukmaat gebruiken
Onderdompelingstank/de Tank van de Wateropslag	◆Kan worden gebruikt want de watervoorziening van ipx1-6 en de onderdompelings van IPX7 test & IPX8-test ◆Volume: 500L ◆Tankgrootte: W600mmXD600mmXH1400mm ◆Observatievenster: aangemaakt glasvenster ◆De grootte van het observatievenster: W200mmXH1250mm ◆Dieptemaat: roestvrij staalschaal ◆Schaallengte: 1300mm, resolutie 1mm ◆Niveaucontrole: vlotterschakelaar + overstromingsbuis
Watervoorzieningspijpleiding	De watervoorziening van het systeem wordt verdeeld aan elk die materiaal door de pvc-slangen volgens de plaatslay-out, door de elektromagnetische waterklep afzonderlijk wordt gecontroleerd van elk materiaal. De watervoorzieningspijpleiding is geïnstalleerd met een afvoerkanaalklep. Nadat de test wordt voltooid, wordt het water in de waterpijp automatisch verwijderd.
Filter	Roestvrij staalomhulsel, fijn filterelement
Veiligheidsbescherming	De bescherming van de faseopeenvolging, lekkagebescherming, de bescherming van het watertekort, abnormale bescherming
2. IPX1/2 het verticale Apparaat van de de Doostest van de Waterdruppel
Druppelgebied	WD=1000×1000mm, kan andere grootte worden aangepast
Druppelhoogte	200mm de afstand van de naald aan de steekproef wordt automatisch gemeten door infrarode sensor
Druppelsnelheid/Waterstroom	1+0.5 verwisselbare 0mm/min of 3+0.5 0mm/min, regenval zijn digitaal gecontroleerd
De Opening van de naaldspeldeprik	Φ0.4mm
Druppelgat het Uit elkaar plaatsen	20mm×20mm
Druppeldoos het Opheffen	Gedreven door motor, regelbaar van 11001800mm, verzekert de schroefgids het vlotte opheffen en zelfsluitend
Testtijd	0-99.9min, kan worden vooraf ingesteld

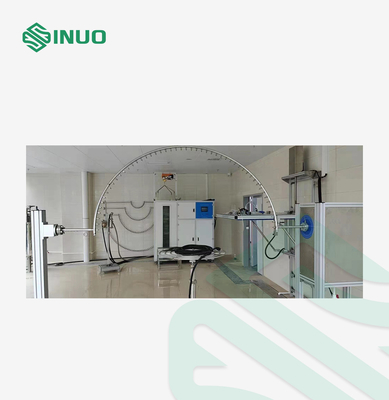

3. IPX3/4 het oscillerende Apparaat van de de Neveltest van het Buizenwater
Oscillerende Buisstraal	R200, R400, R600, R800, R1000, R1200, R1400, R1600mm zijn facultatief, gemaakt van roestvrij staal
De Opening van de naaldspeldeprik	Φ0.4mm
De Distributie van nevelgaten	IPX3: over een boog van 60° één van beide kant van het middelpunt (120°) IPX4: over gehele 180° van de halve cirkel Gat die uit elkaar plaatsen: 50mm
IPX3/4 omschakeling	Het schakelen door een bepaald aantal blinde gatennaalden of door-gatennaalden te veranderen
Oscillerende Hoek	IPX3: 120° (±60°); IPX4: 350° (±175°)
Oscillerende Snelheid	IPX3: 4s /cycle (2×120°); IPX4: 12s /cycle (2×350°);
Waterstroom	1-10L/min regelbaar
Testtijd	0.01S~99.9 min, kan worden vooraf ingesteld
4. IPX3/4 de handbediende Pijp van de Waternevel
Parameters van Nevelpijp	Buitendiameter: Ф102mm, sferische diameter: SФ75.5mm, 1 gat op het centrum, 2 binnencirkels van 12 gaten bij 30° hoogte, 4 buitencirkels van 24 gaten bij hoogte 15°, bedraag 121 die gaten van Ф0.5mm, van messing worden gemaakt.
Waterstroom	10L/min±5%, stroommeter is regelbaar manueel door rotameter, kan de elektronische debietmeter facultatief zijn
Druk	50~150Kpa, de drukmaat die waaier meten: 0~0.25Mpa
Bewegend Schild	Gemaakt van aluminium, kan afneembaar zijn
Water het Bespuiten Richting	De water het bespuiten hoek kan regelbaar zijn, de aandelen van de de nevelpijp van IPX 3&4 dezelfde steun met de slangpijp van IPX 5&6
Testduur	0.01S~99.9 min, kan worden vooraf ingesteld
5. IPX5/6 handbediend Water Jet Nozzle
Parameters van Slangpijp	IPX5: Ф6.3mm; IPX6: Ф12.5mm
Waterstroom	IPX5: 12.5±0.625L/min; IPX6: 100±5 l/min., stroommeter is regelbaar manueel door rotameter, kan de elektronische debietmeter facultatief zijn
Afstand van Pijp aan Bijlageoppervlakte	2.8m ((de afstand van de pijp aan de centrumoppervlakte van de draaischijf, norm vereist 2.53m)
De Richting van het wateruitwerpen	De water het bespuiten hoek kan regelbaar zijn
Pijp Vaste Methode	De de slangpijp van IPX 5&6 en de de nevelpijp worden van IPX 3&4 bevestigd op dezelfde steun
Drukmaat	0~0.25MPa, kan worden getoond
Testduur	0.01S~99.9min, kan worden vooraf ingesteld
6. IPX7 tijdelijke Onderdompelingskamer
Kamergrootte & Volume	Binnenkamergrootte: WDH=600*600mm*1400mm, 500L
De hoogste Diepte van het Testwater	1200mm, met een schaal, resolutie van de schaal: 1mm
Mandgrootte	Roestvrij staal hangende mand: WD=500×500mm
Opheffende Controle	Gecontroleerd door elektrisch hijstoestel
Testduur	Manueel controle
Observatievenster	Aangemaakt glasvenster, venstergrootte: W200mmXH1200mm
7. IPX8 ononderbroken Onderdompelingscontainer
Verrichtingsmethode	Vooraf ingestelde parameters, automatisch onder druk zetten, automatische drukhulp
Containergrootte	Binnengrootte: Ф600×1200mm, globaal: WDH=800×980mm×1850mm
De Testwaaier van de waterdiepte	0-50 m
Overeenkomstige de Aanpassingswaaier van de luchtdruk	0-0.5MPa, kan automatisch door druksensor, nauwkeurigheid worden aangepast: 0.001MPa
De Lossingsdruk van de veiligheidsklep	0.55MPa
Testduur	0-9999 min
8. Draaischijf
Diameter	Φ600mm
Omwentelingssnelheid	1r/min
Lagercapaciteit	≤50kg
Andere Eigenschappen	Waterdicht, kan overgehelde 15° zijn, met het opheffen van steunkader
