CEI 60529 Watertoegang het Testen de Druppel Oscillerende Buis van de Materiaalipx1 IPX4 Verticale Regen

CEI 60529 Verticale de Regendruppel van IPX1~4 en Oscillerend Buis het Testen Materiaal

Nageleefde Normen & Clausules

IEC60529: 2013 „Graden van bescherming door bijlage (IP code) worden geboden“ IPX1, IPX2, IPX3 & IPX4 die.

Materiaaloverzicht

Toepassing: Om de beschermende prestaties van de bijlage voor elektronische en elektroproducten, auto's, motorfietsdelen, huishoudapparaten, verbindingen en lampen onder water bij graad IPX1 & IPX2 druipen en water te verifiëren die en bij graad IPX3 & IPX4 bespuiten bespatten.

Steekproeven en Beperkingen: Elektro en elektronische producten, auto's, motorfietsdelen, huishoudapparaten, communicatie producten, openluchtverlichting en signaalapparaten, enz.

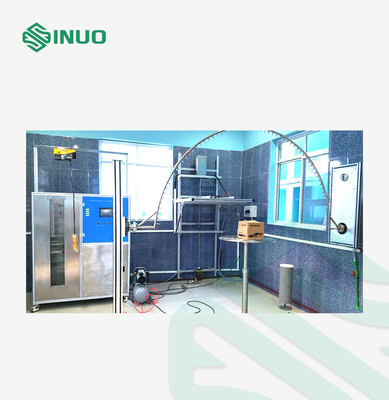

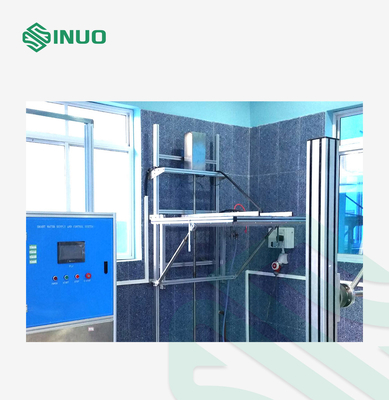

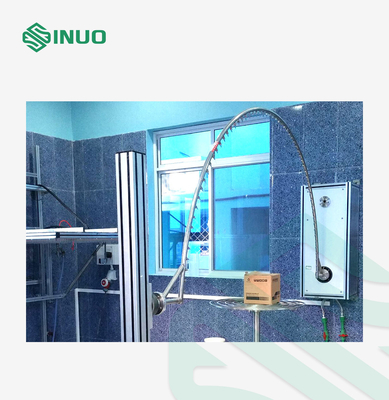

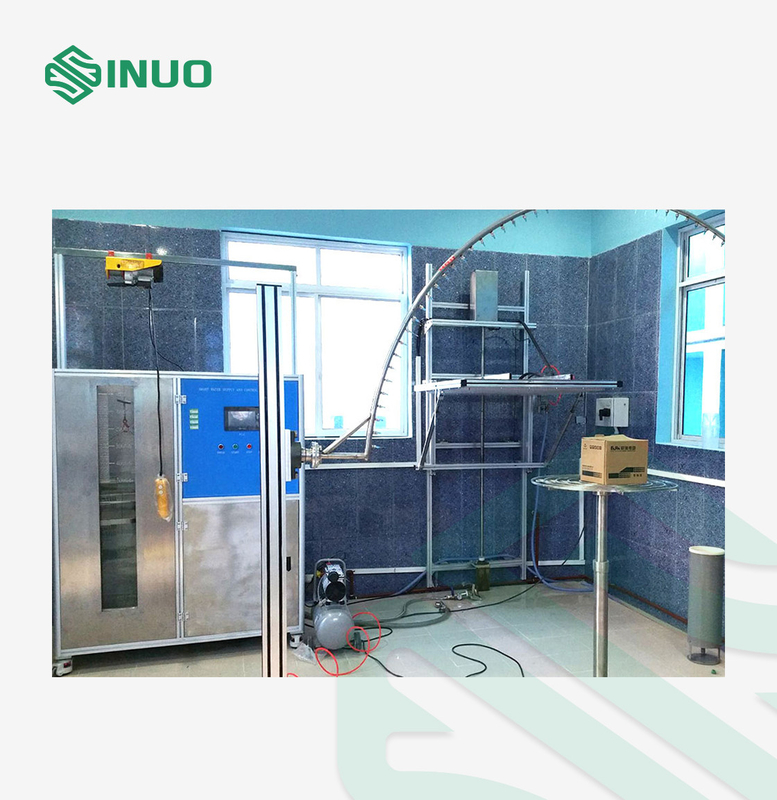

Structuur: Het testmateriaal bestaat uit een druppelmechanisme, een oscillerend mechanisme, een elektrocontrolekabinet en een draaischijf. De steun van druppeldoos muur-hangt en met anti-dalingsfunctie, die kan opheffen automatisch gecontroleerd door motor. Één eind van het oscillerende mechanisme wordt opgezet op de muur, en het andere eind van het oscillerende mechanisme wordt bevestigd op de vloersteun, wordt de buis veroorzaakt om te oscilleren door motor te drijven. De draaischijf heeft een omwentelingssnelheid van 1r/min, voor de test die ~IPX4 wordt gebruikt van IPX1; de draaischijf kan overgehelde die 15° zijn, voor IPX2-test wordt gebruikt. Het testmateriaal is uitgerust met een schoonmakend apparaat van de waterfilter om speldeprikstagnatie te verhinderen. Dit gehele systeem keurt open typestructuur goed.

Principe: Zorg ervoor dat de het druipen snelheid of het bespuiten de snelheid de standaard vereiste waarde door de watervoorzieningsstroom bereiken te controleren, kan het testmateriaal een eenvormige stroom van waterdalingen over het gehele gebied van de bijlage (IPX1 en IPX2) veroorzaken of de bijlage van het specimen maken dat in alle richtingen (IPX3 en IPX4) moet worden bespat.

Gebruiksmilieu:

Voeding: AC380V±5%/50Hz, 15KVA, of lokale de voedingvereisten van de gelijkecliënt.

Gebruiksplaats: temperatuur 15-35 ° C, relatieve vochtigheid 25%-75%, luchtdruk 86 ~ 106kpa (860 mbar -1060 mbar) zou, daar met verlichting en waterdichte lekkageschakelaar (of contactdoos) moeten worden uitgerust, moet de grond vlak zijn, en de wateropname en de drainagefunctie zouden goed moeten zijn.

Waterbron: schoon die water of leidingwater zonder onzuiverheden, met water schoonmakende filter worden uitgerust.

Technische Parameters
