IPX9K van het Testende Materiaaljet fan nozzle water moist van de watertoegang de Testkamer

IPX9 hoge drukwater Op hoge temperatuur Jet Fan Nozzle Test Chamber

Nageleefde Normen & Clausules

IEC60529: 2013 „Graden van bescherming door bijlage (IP code) worden geboden“ IPX9, figuur 7 tot 12 die.

ISO20653-2013 „Weg voertuig-graden van bescherming (IP code) - de Bescherming van elektromateriaal tegen buitenlandse voorwerpen, het water en de toegang“ figuur 7, 8, 9 en dienen 7 (9K) in“

Din40050-9 „Weg voertuig-graden van bescherming (IP code) - de Bescherming tegen buitenlandse voorwerpen, het water en toegangs Elektroequipment>figure 8and dienen 8 (9K) in“

Technische Parameters

Materiaaloverzicht

Gebruiksmilieu:

Voeding: AC380V±5%/50Hz, 15KVA, of lokale de voedingvereisten van de gelijkecliënt.

Gebruiksplaats: temperatuur 15-35 ° C, relatieve vochtigheid 25%-75%, luchtdruk 86 ~ 106kpa (860 mbar -1060 mbar) zou, daar met verlichting en waterdichte lekkageschakelaar (of contactdoos) moeten worden uitgerust, moet de grond vlak zijn, en de wateropname en de drainagefunctie zouden goed moeten zijn.

Waterbron: schoon die water of leidingwater zonder onzuiverheden, met water schoonmakende filter worden uitgerust.

Steekproeven en Beperkingen: Passagier vechiles, bussen, lampen, motorfietsen en andere delen en componenten, evenals andere producten die het milieu onder van IPX9 (IPX9K) moeten worden getest.

Structuur:

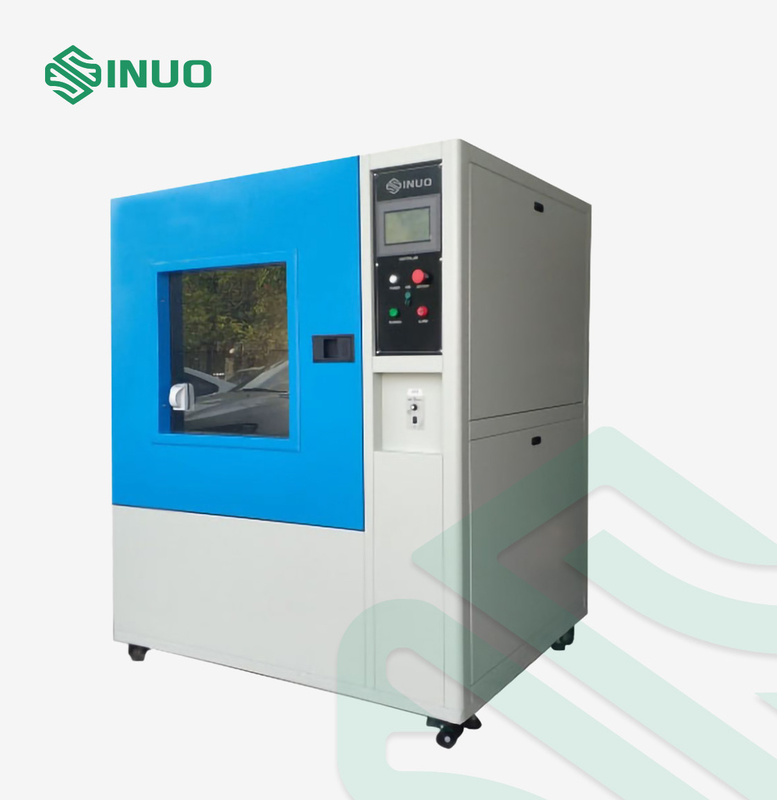

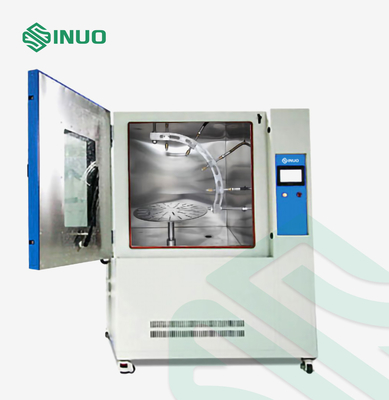

Het apparaat is samengesteld uit een chassis, een mechanisme van de waternevel, een hoge drukapparaat op hoge temperatuur, een draaischijf en een elektrocontrolekabinet.

1. Het buitenomhulsel van de kamer wordt gemaakt van de staalplaat van uitstekende kwaliteit. De binnenkamer en de draaischijf allen worden gemaakt van SUS304-roestvrij staal om waterdicht en anticorrosief te verzekeren. De testkamer heeft zijn eigen water doorgevend systeem, en heeft een water die apparaat binnen verzamelen. Het testwater wordt automatisch verzameld in de tank van de wateropslag door de chassis. De waterinham kan automatisch door de vlotterklep in de watertank worden gecontroleerd, kan het systeem hoog en laag de opsporingsalarm van het waterspiegelalarm verspreiden, dat de pomp wegens droog watertekort worden beschadigd kan effectief verhinderen.

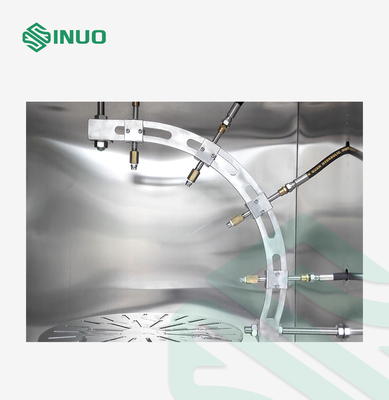

2. 4 standaardpijpen zijn geïnstalleerd in 0°, 30°, 60°, positie 90° van de ringssteun.

3. Het ingebouwde water het verwarmen thermostaatapparaat zorgt ervoor dat de temperatuur van het testwater aan de standaardvereisten voldoet. Het hoge drukwater wordt geleverd door de pomp van het hoge drukwater door de frequentieomzetting, en de stroom van het wateruitwerpen kan op het touche screen worden vooraf ingesteld.

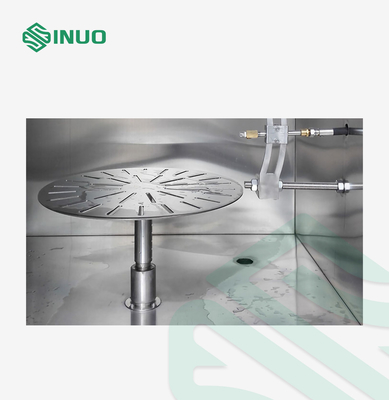

4. De testkamer is uitgerust met een draaischijf, wordt de draaischijf veroorzaakt aan het roteren door motor bij een omwentelingssnelheid van 1r/min te drijven, de bijlage wordt maken bespoten van alle uitvoerbare richtingen.

5. Het de water het verwarmen, de constante temperatuur, de waterdruk, de waterstroom, c-tijd van de waternevel, proces van het cyclusprogramma en de actie van de draaischijfomwenteling worden gecontroleerd door het elektrocontrolekabinet.

Toepassing: Om de beschermende prestaties van de componenten van weg vechiles, lampen, motorfietsen en andere delen onder hoge druk en uitwerpen van het temperatuurwater bij graad IPX9 (IPX9K) te verifiëren.

Principe: Zorg ervoor dat de snelheid van het wateruitwerpen de standaard vereiste waarde door de de de watervoorzieningsstroom, temperatuur en druk bereikt te controleren, wordt de bijlage bespoten van alle uitvoerbare richtingen met een stroom van water van de standaardtestpijpen zoals aangetoond in CEI 60529 figuur 7, 8 en 9.
