De Schakelaar van IEC62196 EV het Testen het Proefsysteem van de de Temperatuurstijging van Materiaalstoppen

IEC62196 van elektrisch voertuigschakelaars en stoppen het Proefsysteem van de Temperatuurstijging

Nageleefde Normen & Clausules

Clausule 24 van CEI 62196-1 Ed.4CDV 2020.

Clausule 24 van CEI 62196-3 Ed.4CDV 2020.

CEI 60309-1: clausule 22 van 2012.

…

Technische Parameters

Materiaaloverzicht

Het testmateriaal wordt gebruikt om te verifiëren de toebehoren zo zullen geconstrueerd worden dat de temperatuurstijging van normaal gebruik niet bovenmatig is.

Het wordt gebruikt om de temperatuurstijging de stoppen, de contactdoos-afzet en voertuigschakelaars te controleren na het overgaan van de geschatte stroom, de het verwarmen voorwaarden op de oppervlakte van de elektrotoebehoren wanneer de ladingsstroom wordt verbonden, en of de temperatuurstijging terminals aan de vereisten van de norm voldoet.

Verstrekt een laag voltage aan de steekproef, en dan wordt de temperatuurstijging verzameld binnen een bepaalde periode, die met de standaardvereisten wordt vergeleken.

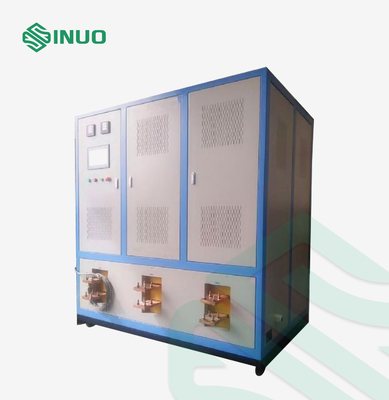

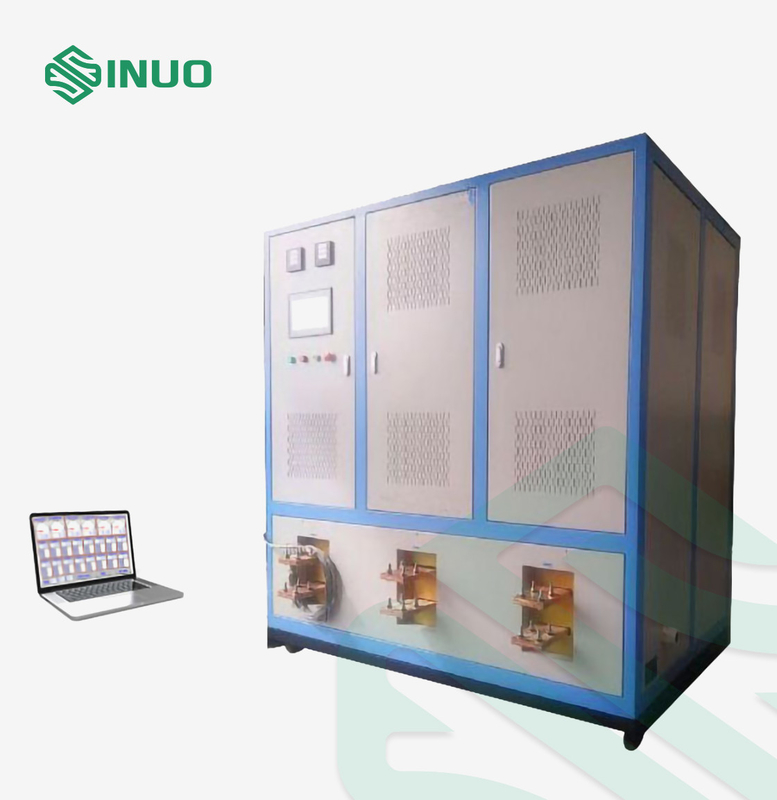

Systeemsamenstelling:

vormt de 12 manieren eenfasige die stroom in één machine (d.w.z. zijn alle elektroinstrumenten in één elke chasis) wordt gemaakt, 3 eenfasige manieren een driefasendievoeding (door een voeding wordt aangedreven in drie stadia, wordt het volledige materiaal ster-verbonden). Het is samengesteld uit elektrische voltageregelgever, huidige zender, PLC programmeerbaar controlemechanisme, huidige sensor, aanrakingsinterface, en verwijderbare chassis. Specifiek: AC regelmatige huidige voeding, die stabiel output de teststroom kan, de invloed van de teststroom elimineren toe te schrijven aan de schommelingen van het voedingvoltage, verbindende draden of koperbars, en de weerstandswaarde van het testproduct, en de nauwkeurigheid van de testresultaten verbeteren. De voeding heeft met beperkte verliezen, hoog rendement, gemakkelijke verrichting, en heeft volledige controle en opsporingsfuncties.

Systeemeigenschappen:

1. Met het ware LCD van de kleurenaanraking scherm, het huidige kunnen plaatsen en de controle op het touche screen, met volledige Engelse interface worden voltooid, is plaatsen eenvoudig en de verrichting is geschikt.

2. Met een vriendschappelijke human-computer interactieinterface, verstrekt het overvloedige alarm en diagnosefuncties. De belangrijkste controleeenheid selecteert een programmeerbaar controlemechanisme (PLC), dat veelvoudige ladingsstromen kan tegelijkertijd automatisch aanpassen om uitvoerige controle en closed-loop controle te bereiken, en de graad van automatisering is hoog.

3. De intelligente software van de programmacontrole, hoge betrouwbaarheid, sterke anti-interference capaciteit, met digitale logicacontrole, motiecontrole, closed-loop procesbeheersing, gegevens - verwerking, communicatie voorzien van een netwerk en andere functies, volledige actuele gegevensinzameling, vertoning en controle. Verstrek draadloze communicatie (van WIFI) interface, en kan draadloze communicatiefunctie realiseren met controle de achtergrond van PC, het gecentraliseerde plaatsen en de automatische controle van de teststroom van elke lijn realiseren, en de humanisering is sterker.

4. Gebruikend intelligent voltage en huidige sensoren dat fieldbustechnologie steunen om volledige digitalisering van gegevenstransmissie te realiseren, verbeter gegevensnauwkeurigheid en productbetrouwbaarheid.

5. Met compensatie op het absolute nulpunt en de huidige functie van de correctie zelf-kaliberbepaling, kan het multi-segmentaanpassingscoëfficiënten binnen de regelbare waaier van het apparaat produceren om de stabiliteit van het AC constante huidige voedingmateriaal te verzekeren.

6. Beschermingsfunctie: met omgekeerde faseopeenvolging, de functie van de te sterke intensiteitbescherming, die geen lading toestaan. De bescherming van het AC voltage regelende apparaat dubbele bescherming van controle van de computer de automatische bescherming en mechanische micro-motie grensschakelaar moeten zou goedkeuren om de normale bedrijfsvoering van het AC constante huidige voedingmateriaal te verzekeren en de veiligheid en de betrouwbaarheid van het product te verzekeren.

7. De test huidige stabiliteit wordt niet beïnvloed door de externe testomgeving, en de outputstroom wordt altijd gehouden binnen de vastgestelde nauwkeurigheidswaaier door de test.

8. Gebruikend intelligente lucht-koelt, overschrijdt de oude verrichting bij geschatte stroom, de temperatuurstijging van het belangrijkste kringsapparaat hun respectieve normen niet.

9. Elk huidig niveauapparaat kan worden gebruikt aangezien een alleen krachtbron of de veelvoudige stromen tegelijkertijd in om het even welke combinatie kunnen worden gebruikt, en de totale stroom zou aan de de testvereisten van de temperatuurstijging moeten voldoen.

Het systeem van de temperatuuraanwinst:

1. Eisen ten aanzien van temperatuurdetector:

A. werkende voeding: DC24V.

B. inputkring: 16 kanalen.

C. het type van inputsignaal: T type (thermokoppel).

D. metingsnauwkeurigheid: ≤±1℃.

E. bemonsteringstijd: <0>

F. isolatiesterkte: De isolatie met hoog voltage tussen kanalen kan de levende leiders van 380V direct meten.

G. vertoningsverrichting: het gebruiken van LCD van de 10 duimaanraking het scherm.

H. communicatie functie; de verre controle kan door de draadloze interface van WIFI of RS485-interface worden gerealiseerd.

I. gegevensopslag: USB-de schijfopslag van interfaceu.

2. Opsporingscontrolemechanisme en software

A. gegevensverzameling en verwerkingsfuncties: door gegevensverzameling en verwerking in real time van smart devicen op lager niveau. De informatie in real time omvat: de analoge signalen zoals stroom en temperatuur, en de schakelaarsignalen zoals schakelaar plaatsen en werkende status.

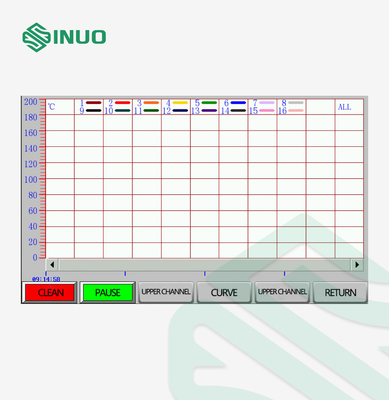

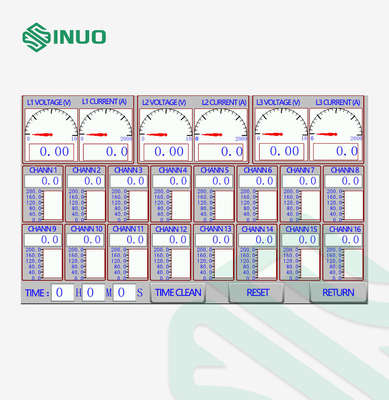

B. vertoningsfunctie: Na de verwerking van allerlei die informatie door smart devicen op lager niveau worden verzonden, kunnen diverse informatieschermen in realtime worden getoond, en de werkende parameters, de alarminformatie en de historische verslagen van het systeem kunnen op elk ogenblik door de achtergrondinterface worden gevraagd.

C. controlefunctie: Volgens de verzamelde gegevens en de status, kunnen de afstandsbedieninghandelingen op smart devicen op lager niveau worden uitgevoerd.

D. plaatsende functie: De parameters tijdens de verrichting van de smart device worden vereist worden op lager niveau ingevoerd in het systeem door de achtergrondcontrolesoftware die. Het plaatsen is verdeeld in twee niveaus van gebruikersniveau en fabrieksniveau, en heeft een functie van de wachtwoordbescherming.

E. alarmfunctie: De alarminformatie door elk intelligent apparaat wordt wordt geproduceerd op lager niveau verzonden naar de achtergrond via radio (WIFI), en de achtergrondcontrolesoftware zal de alarminformatie, automatisch opduiken en kan de overeenkomstige alarminformatie volgens de verzamelde gegevens ook analyseren en verzamelen dat.

F. opnamefunctie: sla sommige belangrijke status en gegevens tijdens systeemverrichting volgens op tijd en andere voorwaarden voor vraag, en de outputgegevens rapporteren aan de printer in de bepaalde vorm.

Parameters:

Hoofdmateriaalconfiguratie

1. AC voeding: AC regelmatige huidige voeding enige fase 400A, 2 output 2 reeksen.

2. Van het de test standaardkoper van de temperatuurstijging bar 30*5*2000mm, hoeveelheid 12 PCs.

3. De de test zachte verbinding wordt van de temperatuurstijging gebruikt om de verbindende leider tussen het outputeind van het de testmateriaal van de temperatuurstijging en de standaardkoperbar of het testproduct te verbinden, dat van zachte koperen geleider wordt gemaakt. Kwaliteitsvereisten: De koperbuis (muurdikte 2mm) en de ingeblikte kopervlecht (φ0.2 mm) zijn koud geperst, ingeblikt op beide einden, vrije tolerantie. Gebied in dwarsdoorsnede 250 vierkant, lengte 1000mm, nummer 6 reeksen.

De lijnen voor temperatuurstijging testen: 1,1.5, 2, .5, 4,6, vierkant, is elke specificatie 2 meters in lengte, 2 stukken van elk; 10,16,25,50,70, vierkant, de lengte van elke specificatie zijn 2 meters, is de hoeveelheid 2 stukken van elk; vierkant 95.120.240, elke specificatielengte is 1 meter, is de hoeveelheid 2 stukken van elk;

4. Het systeem van de temperatuuraanwinst: de aanwinstensysteem van de 16 kanaaltemperatuur met 1 reeks verwijderbare chassis, met inbegrip van 16 ingevoerde t-Vormige thermokoppels met lengte van 3m.

5. 1 laptop (met inbegrip van PC-controlesoftware, 1 wifisysteem).
