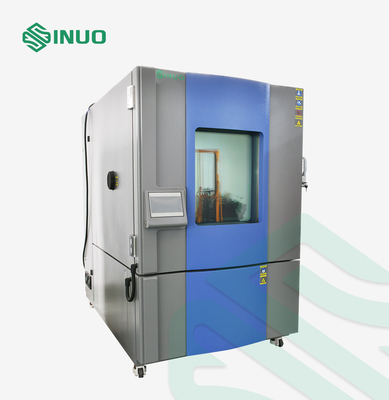

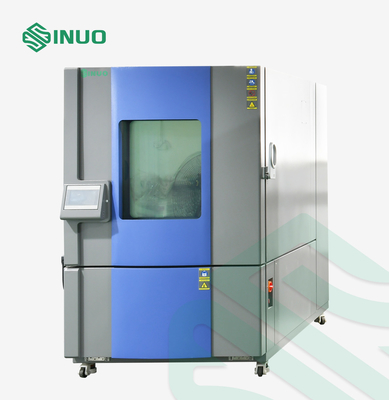

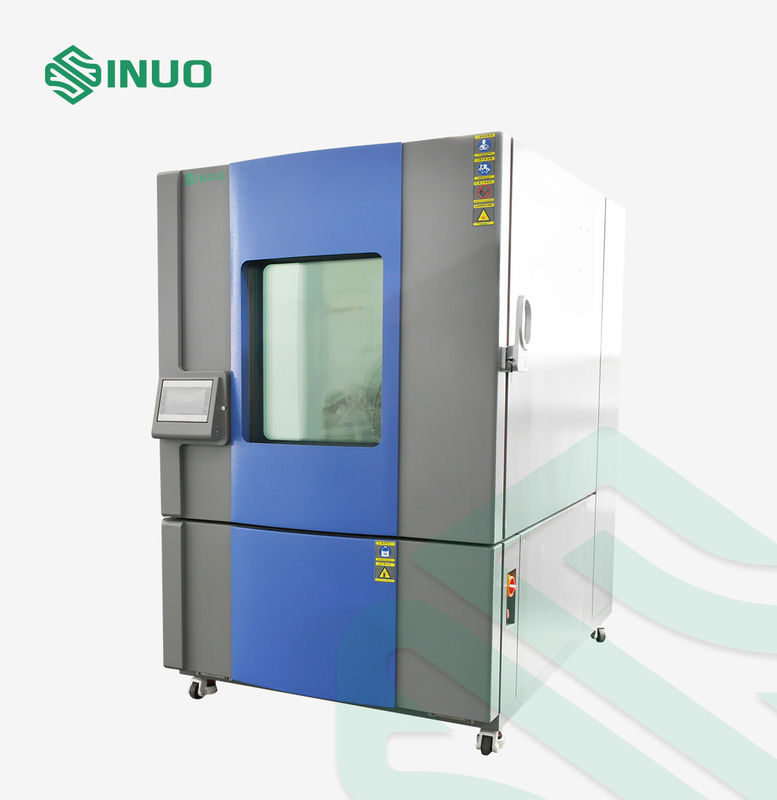

IEC62196 elektrisch voertuig Constant Temperature en Vochtigheidskamer

IEC62196 elektrisch voertuig Constant Temperature en Vochtigheidskamer

Nageleefde Normen & Clausules

Clausule 20,3, 29,2, 35,3, 37,1 van CEI 62196-1Ed.4CDV 2020.

Iec60068-2-1: 2007 „Milieu testen-Deel 2-1: Test-test A: Koude, IDT“

Iec60068-2: 2007 „Milieu testen-Deel 2-1: De b-Droge hitte van de teststest, IDT“

Iec60068-2-78: 2012 „Milieu testen-Deel 2-78: Test-test Cabine: Vochtige hitte, regelmatige staat, IDT“

Iec60068-2-30: 2005 „Milieu testen-Deel 2-30: Test-test Db: Vochtige cyclische hitte, (12h+12h-cyclus), IDT“

Technische Parameters

Voeding	Drie fasen: AC 380V± 10%, 50Hz
Controle & Verrichting	PLC en touch screen intelligent controlesysteem
Kamergrootte	Binnengrootte	Externe Grootte
	1000*1000*1000 mm	1470*1400*2100 mm
Temperatuurwaaier	-40 °C ~+150°C
Vochtigheidswaaier	20%~98%RH
Temperatuurresolutie	0.1℃
Temperatuurschommeling	±0.5℃
Temperatuuruniformiteit	±2℃
Vochtigheidsafwijking	±3%RH
Het verwarmen Tarief	≧2-3°C/min (niet niet-lineaire lading,)
Het koelen Tarief	≧0.7-1°C/min (niet niet-lineaire lading,)
Temperatuur en Vochtigheidswaaierregeling
Hoofdsysteemsamenstelling

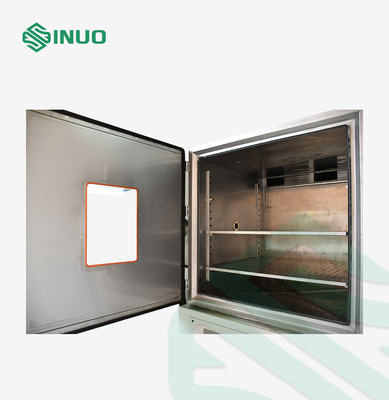

Kamerlichaam	De binnenkamer wordt gemaakt van SUS304#-roestvrij staalplaten, rond gemaakte vorm, vlot en gemakkelijk voor schoon
	De buitendoos wordt gemaakt van de staalplaat van uitstekende kwaliteit met kleur het elektrostatische bespuiten
	Isolatiemateriaal: polyurethaanschuim
	Observatievenster: dubbel-laag explosiebestendig aangemaakt glas
	Plank: Gemaakt van 304 roestvrij staal, afneembare plank
Verwarmingssysteem	Verwarmingsmethode: het elektrische verwarmen
	Goedkeurend het recentste nieuwe ceramische het verwarmen kader, is het ceramische materiaal bestand tegen isolatie op hoge temperatuur en met goede, zal veroorzaken het geen fenomeen van de lekkagekortsluiting. Het midden wordt verbonden aan Duitse ingevoerde het verwarmen draad, is de draaddiameter dikke, op hoge temperatuur weerstand en droge het branden weerstand. De kwartsglazen buis wordt opgenomen in het midden van de het verwarmen draad, om de kortsluitingfout te verhinderen toe te schrijven aan het verwarmen van draad contacterend metaalkamer.
	Het thermische cirkelen: gedwongen - de omloopluchtleiding om de hitteoverdracht van de verwarmer te verzekeren, om lokale temperatuur te verhinderen is te hoog en de vereiste temperatuur in de werkende kamer te verzekeren.
Bevochtigingssysteem	Bevochtigingsmethode: keurt externe bevochtigingsstructuur, overdrachten door de luchtleiding goed. Het voordeel is dat de snelheid stabiel is en de invloed op de temperatuur van de binnendoos klein is, zodat de temperatuurstijging stabiel is en het bevochtigingseffect ideaal is.
	Bevochtigingsbuis: Het u-vormige ontwerp plus het gat van de over--temperatuursonde, het verwarmen de lijn en het verwarmingssysteem keuren hetzelfde ingevoerde merkmateriaal, met anti-droge functie goed om lange levensduur en langdurige duurzaamheid van bevochtigingsbuis te verzekeren.
	Bevochtiging en hydratie: Er is een ladetype water toevoegend doos. De waterspiegel kan visueel door de vloeibare schaal van de niveauvertoning op de doorgevend watertank worden waargenomen. De waterspiegel wordt automatisch gecontroleerd. Met het alarm van het watertekort.
Koelsysteem	Koelingsmethode: luchtgekoeld koel gebruikend compressor-hitte ruilmiddel
	Compressor: Tecumseh, Frans merk
	Koude luchtcirculatie: gedwongen - de omloopluchtleiding verzekert vlotte luchtterugkeer en luchtlevering, die temperatuuruniformiteit in de werkende kamer verzekeren.
Controlesysteem	Touch screen: OYO1000
	Temperatuurcontrole: Self-tuning PID, gebruikend de weerstandssensor van het Klassena PT100 platina
	Functie: vaste waardetest en programmatest Vaste waardetest: Wanneer de testomgeving slechts een één enkele temperatuur en vochtigheid vereist, selecteer deze wijze om de vereiste temperatuur, de vochtigheid en de lopende tijd te plaatsen. Programmatest: Wanneer de testomgeving veelvoudige temperaturen en vochtigheid vereist, selecteer deze wijze om de temperatuur, de vochtigheid en de lopende tijd van elk programma te plaatsen. De exploitant kan de programma lopende opeenvolgingen plaatsen en kan opstelling aan 100 groepen programma's.
Gegevensopslag	Met temperatuur en vochtigheidskrommeinterface, kunnen de de gegevensveranderingen en processen, met standaardr232-interface worden geregistreerd of u-schijf de communicatie interface, de gegevens kan worden gedownload.
Veiligheidsbescherming	Macht-van geheugenfunctie, de bescherming van de faseopeenvolging, lekkagebescherming, over--temperatuurbescherming, de bescherming van de compressoroverbelasting, het alarm van het watertekort, abnormale bescherming.

Materiaaloverzicht

Deze testkamer wordt gebruikt voor koude, hitte, vochtigheids en droogte het testen van grondstoffen en apparaten zoals elektronika, elektriciens, elektrische apparaten, plastieken, enz. Het doel is de productenbetrouwbaarheid van opslag en vervoer onder hoge en lage temperatuur afwisselende hitte en vochtigheid, een noodzakelijk testmateriaal te bevestigen dat door vele normen wordt vereist.

Structuur:

Deze machine keurt een gesloten kamerstructuur met de volgende eigenschappen goed:

A. Het heeft een uiterst brede temperatuur en vochtigheidscontrolewaaier om aan de diverse behoeften van gebruikers te voldoen.

B. Het keurt een unieke evenwichtige van de temperatuuraanpassing en vochtigheid controlewijze goed om het ideale temperatuur en vochtigheidsmilieu aan te passen. Het het verwarmen en bevochtigingsvermogen is stabiel en evenwichtig, en de temperatuur en vochtigheidscontrole is high-precision en hoog-stabiliteit.

C. automatische selectie van koelingskring: Het automatische controleapparaat heeft de capaciteit van automatisch de aanvang van de lopende koelingskring volgens de vastgestelde waarde van temperatuur, kan het koelen direct onder de staat op hoge temperatuur beginnen.

De koeling keurt de luchtgekoelde condenserende eenheid met volledig ingesloten (ingevoerde) goed compressor.

D. De deur is uitgerust met een observatievenster, dat voor het waarnemen van de teststaat van de teststeekproef geschikt is.

Vragen & Antwoorden

Q: Welke temperatuur kan dit apparaat bereiken?
A: Het materiaal kan bereiken - 40 ~ 150 ℃.

Q: Wat zijn de grootteopties voor dit apparaat?
A: De grootte van het materiaal kan volgens uw vereisten worden aangepast.

Q: Heeft het materiaal heel wat temperatuurschommeling?
A: Onze technische vereisten van temperatuurschommeling is ±0.5℃, om de nauwkeurigheid van de test te verzekeren.
