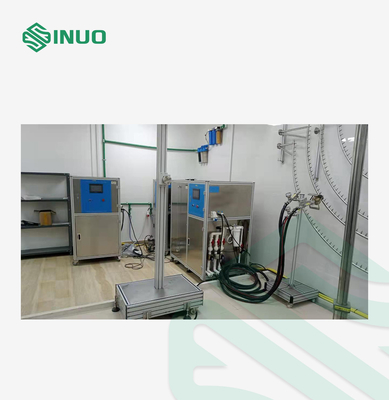

Het elektrische voertuig integreerde Waterdicht Proefsysteem ipx1-8 EV-Schakelaar het Testen Materiaal

Verticale de Testapparaten van de Regendruppel

Overzicht:

Dit testapparaat moet Bescherming tegen verticaal Dalende Waterdalingen verifiëren. Het wordt ontworpen en overeenkomstig het standaardvereiste van IEC60529 IPX1 en IPX2 vervaardigd.

1. De stijging en de val van de druppeldoos worden gecontroleerd door de motor.

2. Roestvrij staal fijne filter voor vuilfiltratie.

3. Keurt samengeperste lucht goed om het naaldwater te blazen, om water reactieve substanties en atmosferische blokkerende naald te verhinderen.

4. Pijp van de roestvrij staal de algemene medische naald, gemakkelijk te kopen, niet gemakkelijk te roesten.

5. Naaldpijp en van de naaldpijp de zetel die spitse verbinding gebruiken, kan gemakkelijk zonder het hulpmiddel worden vervangen, kan de individuele schade aan de naaldpijp gemakkelijk snel worden vervangen.

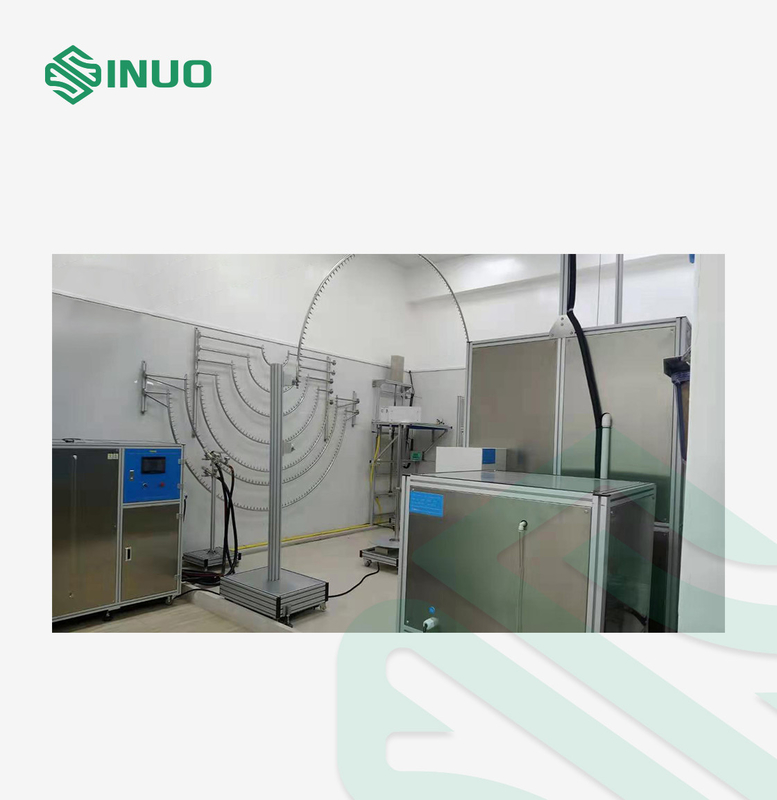

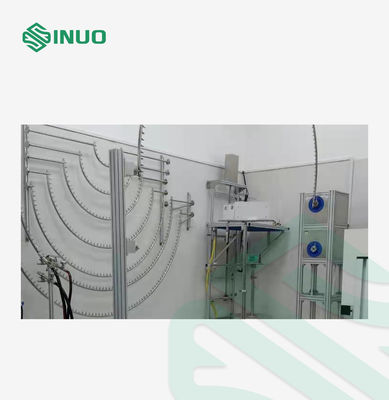

Het oscillerende buismeetapparaat wordt ontworpen en overeenkomstig het standaardvereiste van IEC60529 IPX3 en IPX4 vervaardigd.

Het oscillerende buisdeel van dit apparaat wordt gecontroleerd door regelbaar-snelheidsmotor en onstabiel-verbindingsmechanisme. Dit apparaat vergeldt schommeling van de plaats van ±60°to een andere die één van ±175°with de snelheid door de norm door machine het aanpassen hoek wordt vereist.

De hoekaanpassing is nauwkeurig. De structuur is stabiel en duurzaam. Het werkt met draaischijf samen waardoor het roteren van 90°can wordt bereikt.

Technische parameter:

1. De slimme watervoorziening en het controlesysteem zijn van toepassing op:

(a) watervoorziening voor de waterdichte test van IPX1~IPX6

(b) IPX7-de test van de wateronderdompeling

(c) wateropslag voor IPX8-de test van de waterstrakheid

(d) automatische controle voor het gehele waterdichte materiaal

2. Watervoorzieningsmethode: constante temperatuurwatervoorziening, constante stroomwatervoorziening, constante drukwatervoorziening

3. Het proces van de watervoorzieningscontrole: Nadat de gebruiker de waarde van de watertemperatuur, de waarde van de waterstroom en de waarde van de waterdruk op het touche screen, het systeem van de temperatuurcontrole, de elektronische meters of de digitale monitor in real time van de drukmaat de huidige waarden vooraf instelde, lees de waarden in PLC door de gegevensomzetting, dan aanpassen automatisch de rotatiesnelheid van pomp door de frequentieconvertor.

4. De controle van watertempreture: PID het systeem controleert en ontdekt automatisch watertempreture, waaier: kamertemperatuur ~ 65℃ (±3℃).

5. Er zijn grote stroom en kleine stroom twee manierenwatervoorziening.

6. Grote stroomwatervoorziening:

(a) het is van toepassing op test van de het waternevel van IPX5~IPX6 de sterke en waterinjectie van IPX8

(b) stroomwaaier: 10~100L/min

(c) stroomnauwkeurigheid: ±0.5L/min

(d) debietmeter: turbinedebietmeter

(e) waterpomp: roestvrij staal centrifugaalpomp

7. Kleine stroomwatervoorziening:

(a) het is van toepassing op de waterdichte test van IPX1~IPX4

(b) stroomwaaier: 1~10L/min

(c) stroomnauwkeurigheid: ±0.5L/min

Debietmeter: turbinedebietmeter

(d) waterpomp: roestvrij staal centrifugaalpomp

8. De tank van de wateropslag:

(a) het is van toepassing op wateropslag van test van de het waternevel van IPX5~IPX6 de sterke, waterinjectie van IPX8, IPX7-onderdompeling

(b) observatievenster: gehard glasvenster

(c) dieptemaat: roestvrij staal

(d) vloeibare niveaucontrole: vlotterschakelaar + overstromingspijp

9. IPX7 steun van de onderdompelings de automatische lift

10. Controle van IPX8

(a) drukwaaier: 0~0.6Mpa

(b) tijdsbereik: 0~999999s

11. Controlekabinet:

(a) stroomopsporing: het stroomsignaal koppelt door elektronische debietmeter terug

(b) stroom die plaatsen: reeks op touch screen

(c) temperatuuropsporing: PID

(d) controlemechanisme: Mitsubishi-PLC

(e) vriendschappelijke interface: 7 duim, kleurentouch screen

(f) controlefunctie: constante temperatuurwatervoorziening, constante stroomwatervoorziening, constante drukwatervoorziening, en de controle van de testtijd.

(G) beschermingsfunctie: lekkagebescherming, overbelastingsbescherming, kortsluitingbescherming

12. Filter: roestvrij staalshell, fijne filterkern

13. Lichaamsmateriaal: industriële aluminiumlegering

14. Buitenafmeting: 1400mmX750mmX1600mm

Overzicht:

De nevelpijp wordt ontworpen en overeenkomstig IEC60529 IPX8 vervaardigd.

Technische parameters:

1 drukvat: roestvrij staaltank.

de waaier van de 2 drukaanpassing: 0 ~ 5bar (kan worden aangepast).

3 druksysteem: roestvrij staalpomp + frequentieconvertor.

4 de nauwkeurigheid van de drukmaat: 0,25 graden, waaier: 6bar.

5 testtijd: 0-99min.

6 maximumgrensdruk: 5bar.

7 drukbescherming: de bescherming van de drukschakelaar.

8 verbinden met het watervoorzieningsmateriaal door 3/4 verbinding van de de draadslang van het hoge drukstaal

Draaischijf

Overzicht:

Het tiltable roterende stadium is de noodzakelijke toebehoren voor IPX1~IPX6-test.

Technische parameter
