| Merknaam: | Sinuo |
| Modelnummer: | SN1013 |
| MOQ: | 1 |
| Prijs: | Customized |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 30 reeksen/maand |
IEC62196 de Kracht van de elektrisch voertuigterugtrekking en het Sluiten van de Apparaten van de Controletest
Nageleefde Normen & Clausules
CEI-62196-1:2020clausule 14.1.5, 14.1.6, fig13, fig14.
CEI-62196-1:2014clausule 17,2.
Materiaaloverzicht
Dit testmateriaal is met CEI-62196-1:2020clausule 14.1.5 in overeenstemming, 14.1.6, fig13, fig14. CEI-62196-1:2014clausule 17,2. Het wordt gebruikt om de maximum vereiste kracht te controleren wanneer de teststop van contactdoos-afzet of voertuig de schakelaar wordt teruggetrokken en de minimumkracht vereiste wanneer de speld in één stadium van de contactdoos wordt teruggetrokken. Het wordt ook gebruikt om te verifiëren het ontwerp van contactbuizen kan adequate contactcontinuïteit before and after een aantal verrichtingen verzekeren die aan hun operationeel leven beantwoorden.
Technische Parameters
Een Maximumterugtrekkingskracht
De maximumterugtrekkingskracht van de contactdoos-afzet zal aan de vereisten van Lijst 1 voldoen.
Pas de maximumdieterugtrekkingskracht toe in de norm wordt gespecificeerd (de totale kracht van het belangrijkste gewicht, het supplementaire gewicht, de haak (het vastklemmen apparaat) aan de teststop, wanneer het supplementaire gewicht van een hoogte van 50mm wordt gelaten vallen, zouden de stop de contactdoos moeten naar voren komen.
De gebruiker zou een aangewezen gewicht voor de test volgens de volgende lijst moeten selecteren:
|
Steekproeftype (AC A) |
Terugtrekking N |
Belangrijkste gewicht N |
Supplementair gewicht N |
| 6-40 | 165 | 148.5 | 16.5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396+148.5+49.5 | 66 |
|
Steekproeftype (GELIJKSTROOM A) |
|||
| Om het even welk | 750 | 396+148.5+49.5+15 | 75 |
| Clausule 17,2 A | |||
| <59> | 150 | 135 | 15 |
| 60-99 | 275 | 247.5 | 27.5 |
| 100-125 | 400 | 270+90 | 40 |
| Nota: Het belangrijkste gewicht bevat reeds het van de teststop en haak gewicht | |||
B Minimumterugtrekkingskracht
Neem de maat met de minimum gespecificeerde terugtrekkingskracht in de norm (namelijk de testspeld (enige speld) dat aan de vereisten van deze norm voldoet, de totale die massa van de speld gelijk zou moeten aan de waarde zijn in de lijst wordt gespecificeerd) in elke individuele contactdoos in de contactdoos-afzet op. De maat moet niet uit de contactdoos binnen 30 seconden worden verwijderd.
|
Nominale spelddiameter mm |
Diameter van maat mm +0 -0,01 |
Minimum totale kracht N |
| 5 | 4.80 | 2.5 |
| 6 | 5.80 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7.80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11.80 | 20 |
| Nota: De minimumterugtrekkingskracht omvat reeds het gewicht van de maat | ||
C Structuureigenschappen

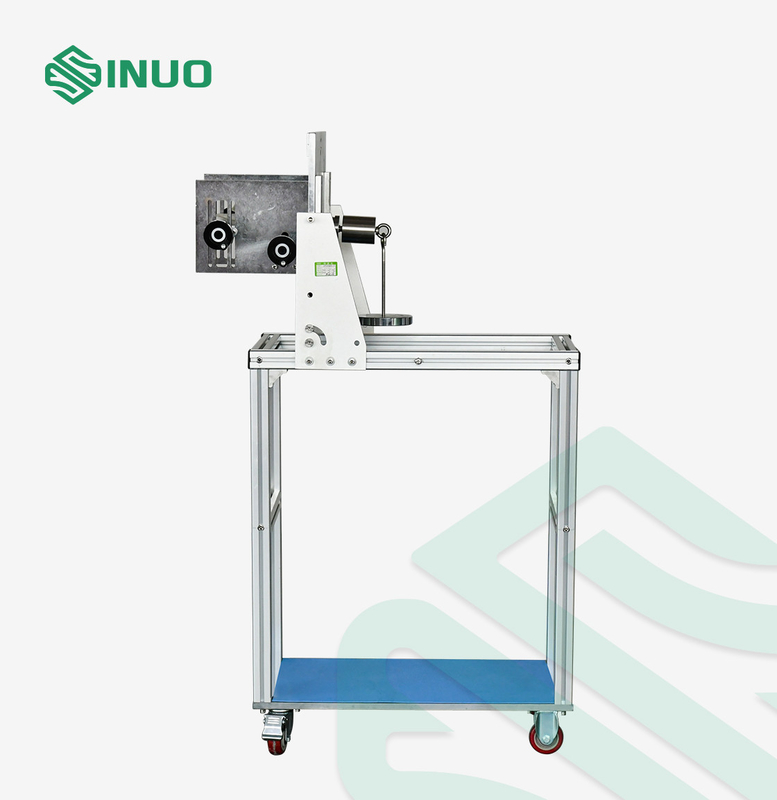

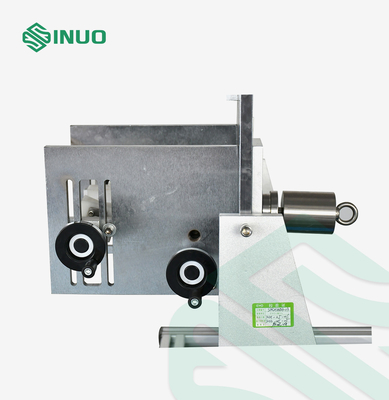

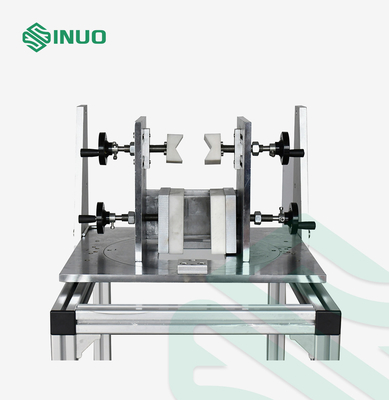

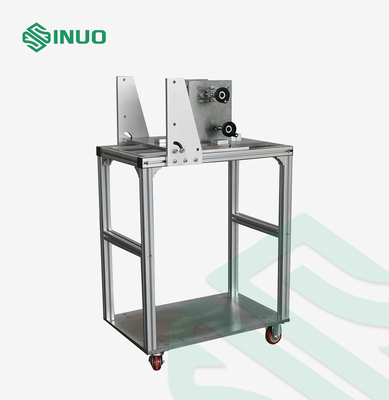

Dit apparaat is hoofdzakelijk samengesteld uit de installatieinrichting, het het vastklemmen apparaat, het belangrijkste gewicht, het supplementaire gewicht en de teststop. Gebaseerd op ervaring, wordt de trekkrachtklem veranderd in een tegengewicht, wordt de gewichtshaak direct verbonden met de teststop, en de inrichting voor het houden van de steekproef wordt gevormd. De specifieke vorm wordt getoond in figuur 1.
D Teststop
De teststop, volgens de relevante standaardbladen, heeft fijn contacten van van gehard staal gemalen, hebbend een oppervlakteruwheid die geen 0,8 µm over hun actieve lengte overschrijden en bij de nominale afstanden, met een tolerantie van ±0,05 mm uit elkaar geplaatst.
De afmeting van de stopcontacten of de afstand tussen contactoppervlakten voor zal andere types van stopcontacten met de minimumdieafmeting in overeenstemming zijn in de relevante standaardbladen, met een tolerantie van +0,010mm wordt gegeven
De teststoppen zijn niet inbegrepen in dit testapparaat, te gebruiken gelieve die teststoppen dietot de cliënt reeds afzonderlijk zoals volgend opdracht gaf:
| Nr.: | Norm | Figuur Nr.: | Naam | QTY |
| 1 | IEC62196-2/Ed.3/CDV© CEI (E) | STANDAARDblad 2-i blad 1 | Test-Plug1: 32A, HET VOERTUIGinham VAN 250 V AC | 1 |
| 2 | IEC62196-2/Ed.3/CDV© CEI (E) | STANDAARDblad 1 van BLAD 2-Ilb | Test-Plug1: 63 A, A IN DRIE STADIA OF 70 VAN 480 V, DE ENIGE FASE VAN 250 V | 1 |
| 3 | IEC62196-2/Ed.3/CDV© CEI (E) | STANDAARDblad 1 van BLAD 2-Ild | Test-voertuig INLET2: 63 A, A IN DRIE STADIA OF 70 VAN 480 V, DE ENIGE FASE VAN 250 V | 1 |
| 4 | IEC62196-2/Ed.3/CDV© CEI (E) | STANDAARDblad 1 van BLAD 2-Ilf | Test-voertuig INLET3: 63 A, A IN DRIE STADIA OF 70 VAN 480 V, DE ENIGE FASE VAN 250 V | 1 |
| 5 | IEC62196-2/Ed.3/CDV© CEI (E) | STANDAARDblad 1 van BLAD 2-Illa | Test-stop 4: 16 A, de EENFASIGE STOP van 250 V MET 1 PROEFcontact | 1 |
| 6 | IEC62196-2/Ed.3/CDV© CEI (E) | STANDAARDblad 1 van BLAD 2-Illb | Test-stop 6: 32 A, de EENFASIGE STOP van 250 V MET 2 PROEFcontacten | 1 |
| 7 | IEC62196-2/Ed.3/CDV© CEI (E) | STANDAARDblad 1 van BLAD 2-Illc | Test-stop 8: 63 A, STOP de IN DRIE STADIA van 480 V MET 2 PROEFcontacten | 1 |
| 8 | IEC62196-3/Ed.2/CDV© CEI (E) | STANDAARDblad 3-Ib Blad 1 |
SCHAKELAAR 10 van het testvoertuig | 1 |
| 9 | IEC62196-3/Ed.2/CDV© CEI (E) | STANDAARDbladen CONFIGURATIE BB VOERTUIGkoppeling 250 A 900 V GELIJKSTROOM STANDAARDblad 1 van BLAD 3-Iia |
SCHAKELAAR 11 van het testvoertuig | 1 |
| 10 | IEC62196-3/Ed.2/CDV© CEI (E) | STANDAARDblad 2 van BLAD 3-IIIa | INHAM 12 van het testvoertuig | 1 |
| 11 | IEC62196-3/Ed.2/CDV© CEI (E) | HET STANDAARDvoertuig BLAD 2, 3 EN 4 2 VAN INLETMODES VAN BLAD 3-IVA | INHAM 13 van het testvoertuig | 1 |
| 12 | IEC62196-3/Ed.2/CDV© CEI (E) | STANDAARD HET VOERTUIGinham VAN BLAD 3-IVB AL WIJZENblad 1 | INHAM 14 van het testvoertuig | 1 |
E Testspelden
De testspelden zijn niet inbegrepen in dit testapparaat, te gebruiken gelieve die testspelden dietot de cliënt reeds afzonderlijk zoals volgend opdracht gaf:
|
Nominale spelddiameter mm |
Diameter van maat mm +0 -0,01 |
Minimum totale kracht N |
| 5 | 4.80 | 2.5 |
| 6 | 5.80 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7.80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11.80 | 20 |
| Nota: De minimumterugtrekkingskracht omvat reeds het gewicht van de maat | ||
