Vibratietestmachine voor batterijen met 1100 kg sinuskracht 100g versnelling

Vibratietestmachine voor batterijen met 1100 kg sinuskracht 100g versnelling

Merknaam:	Sinuo
Modelnummer:	SN553- EV211HG80VT80VCS-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Frequentiebereik:

1 ¢ 2800 Hz

Maximale belasting:

300 kg

Sinusoïdale opwekkingskracht:

1100 kg.f piek

Willekeurige opwindende kracht:

1100Kg.f r.m.

Kracht van opwinding bij inslag:

2200 kg.f piek

Maximumverplaatsing:

51 mm p-p

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

RS232 programmeerbare Gelijkstroom-Voeding

RS485 programmeerbare Gelijkstroom-Voeding

LAN programmeerbare hoogspanningsvoeding

Productbeschrijving

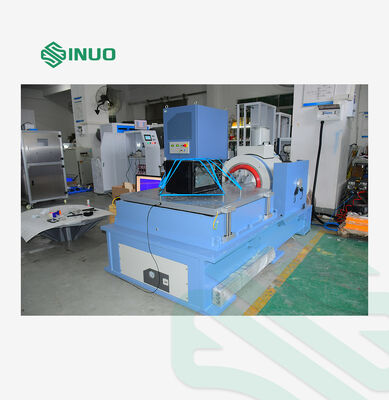

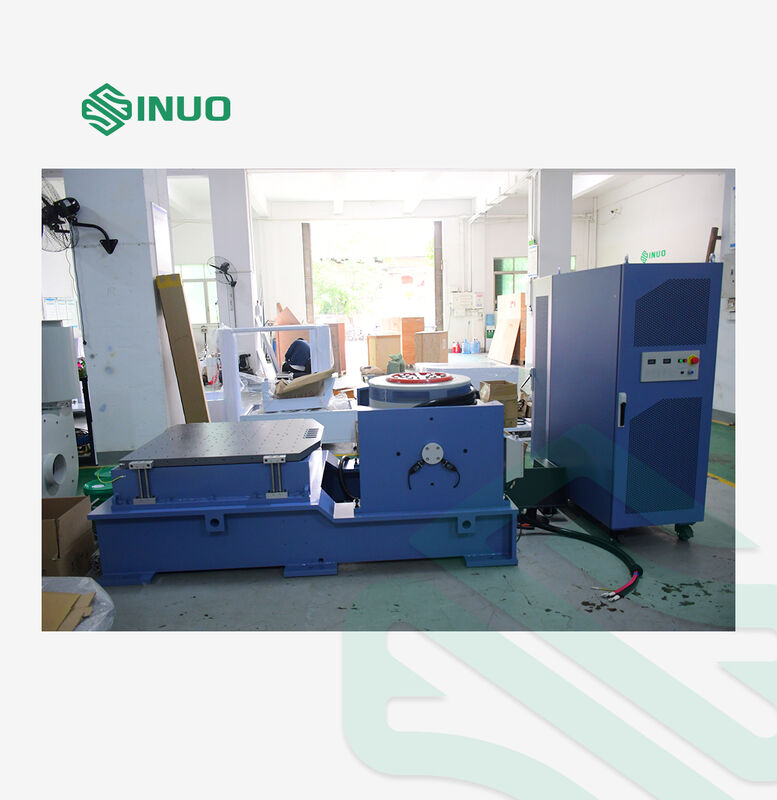

Vibratietestmachine voor batterijen met 1100 kg sinuskracht 100g versnelling

Deze hoogwaardige trillingsproefmachine is speciaal ontworpen voor batterijproeven.Het leveren van 1100kg sinuskracht en 100g versnellingsmogelijkheden om de echte omgevingsomstandigheden te simuleren.

Producttoepassingen

Vibratie-tests omvatten spannende of schokkende componenten en apparaten om hun prestaties in de echte wereld te evalueren.Onze testoplossingen zijn van toepassing op een breed scala aan industriële producten, waaronder printplaten., vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Sinuo biedt uitgebreide opwinding- en testoplossingen die de kwaliteit van het product valideren volgens nationale en internationale normen, waaronder UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Configuratie van de apparatuur

Component	Configuratiedetails	Hoeveelheid
Vibratietafelkarosserie	A11S24 Generator voor elektromagnetische opwinding	1 SET
Koelsysteem	B402S Koelventilator	1 SET
Verticale test	VT50 Verticale verlengtafel (500 × 500 mm)	1 SET
Horizontale testen	HG50 Horizontale oliefilm glijbaan (500×500 mm)	1 SET
Controlesysteem	Automatische centering-regelaar voor bewegende spoel	1 SET
Stroomversterker	LA12K Digitale schakelversterker	1 SET
Veiligheidssystemen	Servo-beschermingssysteem	1 SET
Stroomvoorziening	Excitatievoeding	1 SET
Vibratiecontrole	VCS-2 Digitale trillingsregelaar	1 SET
Sensoren	Versnellingssensor van het systeem	1 stuks
Software	Control Software Installatie CD	1 SET
Computersysteem	Controlecomputer	1 SET
Accessoires	Verlengdraad, luchtpijp	1 SET
Documentatie	Bedieningsinstructies, inspectieverslagen, certificaten, onderhoudshandleidingen	1 SET
Gereedschappen	T-type sleutel, zeshoekige sleutel, schroevendraaier, enz.	1 SET
Montage van hardware	Vibrerende drukstaaf/drukstaafklem	1 SET

Technische specificaties

A11S24 Generator voor elektromagnetische opwinding

Maximale sinusvormige opwindingskracht	1100 kg.f piek
Maximale willekeurige opwindende kracht	1100Kg.f r.m.
Maximale slagopwekkingskracht	2200 kg.f piek
Frequentiebereik	1-2800 Hz
Maximale verplaatsing	51 mm p-p
Maximale snelheid	2 m/s
Maximale versnelling	100 g
Resonantiefrequentie van eerste orde	2500 Hz ± 5%
Maximale belasting	300 kg
Frequentie van trillingsisolatie	2.5 Hz

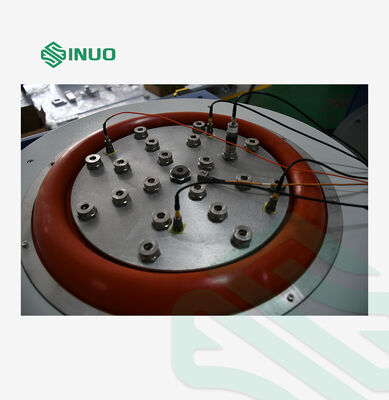

Bewegende spoeldiameter	Φ240 mm
Gewicht van de bewegende spoel	11 kg
Schroeven voor tafel	17 × M10
Fluxlek	< 1 mT (10 gauss)
Toegelaten excentrisch moment	500 N.m.
Grootte van de apparatuur	L1300mm × D940mm × H800mm (exclusief verticale uitbreidingstafel)
Gewicht van de apparatuur	880 kg (exclusief horizontale glijtafel)

SA-6K Digitale schakelversterker

Uitgangsvermogen	12 kVA
Uitgangsspanning	120 V
Uitgangsstroom	100A
SNR	> 65 dB
Versterkergrootte	D900mm × L600mm × H1130mm

Servo-beschermingssysteem

Uitgebreide beschermingsfuncties, waaronder: temperatuur, winddruk, oververplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, bediening van de stroomvoorziening, logische storing,en monitoren van het verlies van de invoerfase.

Digitale trillingsregelaar VCS-2

Hardwareconfiguratie	2 gelijktijdige invoerkanalen, 1 uitgangskanal
Control Function Module	Sinus, willekeurige, klassieke schok
Controlecomputer	17" originele merkcomputer met LCD-scherm, Windows 10

Software mogelijkheden

Chinese/Engelse bedieningsinterface
Analyse van tijds- en frequentiedomeinen
Beheer van de signaalbron
Sinefrequentie-sweepanalyse
Automatische WORD-testverslaggeneratie
Realtime-signaalweergave en gegevensopslag
Testparameterconfiguratie en analysefuncties

System Accelerometer

Frequentiebereik	1-7000 Hz
Gevoeligheid	30 stuks/g
Temperatuurbereik	-40 tot 180°C

VT80 Verticale uitbreidingstabel

Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	800 × 800 mm
Vaste gatenpatroon	M10 rechthoekige verdeling 100 mm × 100 mm, duurzaam en slijtvast
Hoogste gebruiksfrequentie	Sine 1000 Hz, willekeurige 2000 Hz
Gewicht	Ongeveer 23 kg.

HG80 Horizontale oliefilm glijtafel

Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	800 × 800 mm
Vaste gatenpatroon	M10 rechthoekige verdeling 100 mm × 100 mm, duurzaam en slijtvast
Hoogste gebruiksfrequentie	Sine 2000 Hz, willekeurige 2000 Hz
Gewicht	Ongeveer 29 kg (zonder aansluitkop)

B402S Koelventilator

Fankracht	4 kW
Ventilatorstroom	40.8 m3/min

Elektrische vereisten

Stroomvoorziening	AC 3-fase 380V/50Hz 18 kW
Gecomprimeerde lucht	0.6Mpa
Grondweerstand	≤ 4Ω
