Toepassing van het product

Hoe zal uw product de spanningen van het echte gebruik weerstaan?het garanderen van duurzaamheid en betrouwbaarheid die van cruciaal belang zijn voor succes op markten van automobiel en luchtvaart tot elektronica.

Sinuo werkt samen met u aan op maat gemaakte trillingstestoplossingen.en meer) om je te concentreren op de specifieke uitdagingen van je toepassingOns doel is om u te voorzien van de precieze testcapaciteit die nodig is om de time-to-market te versnellen, de productkwaliteit te verbeteren en een concurrerende reputatie op te bouwen voor onwrikbare betrouwbaarheid.

Configuratie van het trillingstestsysteem

1. De door de klant verstrekte testomstandigheden;

2Testtype: sinus sweep; willekeurig; schok

3Frequentiereactiebereik: 1-3000 Hz

4Formule:

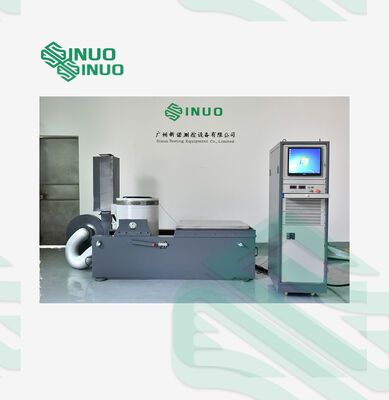

Hoofddiagram van de apparatuur

Technische parameters van de apparatuur

1A20S34 Generator voor elektromagnetische opwinding:

1.1Maximale sinusvormige opwindingskracht: 2200 kg.f piek

1.2Maximale willekeurige opwekkende kracht: 2200 kg.f RMS

1.3Maximale slagspanning: 4400 kg.f.

1.4Frequentiebereik: 1-3000 Hz

1.5Hulpbelasting: 300 kg

1.6Maximale verplaatsing: 51 mm P-P

1.7Maximale snelheid: 2,0 m/s

1.8Maximale versnelling: 100 G (980 m/s2)

1.9 Resonantiefrequentie van eerste orde:2600 Hz±5%

1.10 Frequentie van trillingsisolatie:2.5 Hz

1.11 Bewegende spoeldiameter:Ф340 mm

1.12Gewicht van de bewegende spoel :22 kg

1.13Schroef op de tafel.:17 × M10

1.14Stroomlekken:< 10 gauss

1.15Grootte van de apparatuure:L 1080 mm × W 920 mm × H 950 mm (verticale tafel)

1.16Gewicht van de apparatuur :1920 kg (exclusief horizontale glijtafel)

2 LA-24K digitale schakelversterker:

2.1 Uitgangsvermogen:20KVA

2.2 Uitgangsspanning:120V

2.3 Uitgangsstroom:200A

2.4 Efficiëntie van de versterker : ≥ 90%

2.5 Schakelfrequentie:116KHz

2.6 SNR: ≥ 65 dB

2.7 Geluid:≤ 70 dB

2.8 Versterkergewicht: 500 kg

2.9 Versterkergrootte:W600mm×D 900mm×H 1280mm

3 Servo-beschermingssysteem

Functie:temperatuur, winddruk, oververplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, stroomvoorziening, logische storing, ingangsfaseverlies

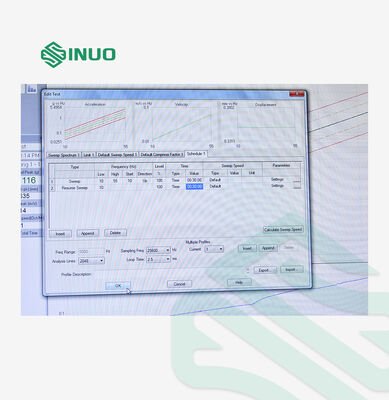

4 Digitale trillingsregelaar VCSusb-2

4.1 Hardwarekonfiguratie:2 gelijktijdige invoerkanalen, 1 uitgangskanal

4.2 Besturingsfunctiemodule:Sineus, willekeurige, klassieke schok

4.3 Besturingscomputer:Originale merkcomputer met 17" LCD-monitor, toetsenbord/optische muis

4.4 Software:Engelse werking, tijds- en frequentiedomeinanalyse, signaalbron, sinusfrequentie-sweep-analyse, enz. Het kan automatisch WORD-testrapporten genereren.opslaan van de signalen en gegevens, en stel testparameters en analysefuncties vast.

4.5 Besturingssysteem: Windows

4.6 Versnellingssensor LAB:Frequentiebereik: 1-12000 Hz

Gevoeligheid: 30%/g

Temperatuurbereik: -40 - 160°C

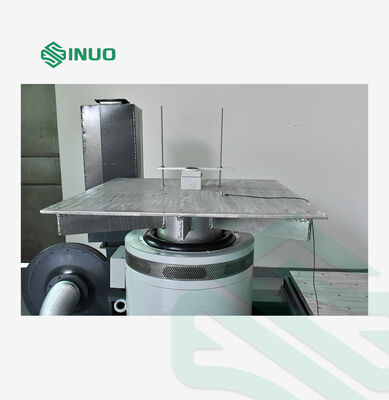

5 VT120 verticale verlengtafel

5.1 Materiaal:Magnesiumlegering, oppervlakhard geanodiseerd

5.2 Tafelgrootte:1200 mm × 1200 mm

5.3 Vaste opening:M8 schroefhoes van roestvrij staal, duurzaam en slijtvast

5.4 Frequentie van gebruik van de bovengrens:Sine 400 Hz, Willekeurige 2000 Hz

5.5 Gewicht: Ongeveer 145 kg

6 HG120 horizontale schuiftafel met oliefolie

6.1 Materiaal:Magnesiumlegering, oppervlakhard geanodiseerd

6.2 Tafelgrootte:1200 mm × 1200 mm

6.3 Vaste opening:M8 schroefhoes van roestvrij staal, duurzaam en slijtvast

6.4 Frequentie van gebruik van de bovengrens:Sine 400 Hz, Willekeurige 2000 Hz

6.5 Gewicht: Ongeveer 151 kg (zonder aansluitkop)

7 B752S koelventilator ((inclusief geluidsdemper)

7.1 Fanvermogen:7.5 kW

7.2 Stroom van de ventilator:67.5 m3/min

7.3 Ventilatordruk:0.067kgf/cm2

8 Elektrische vereisten

8.1 Stroomvoorziening: driefasige 380V/50Hz, 35 KVA

8.2 Compresslucht:0.6Mpa

8.3 Grondweerstand: ≤4Ω

Belangrijkste technische parameters van de digitale trillingsregelaar
