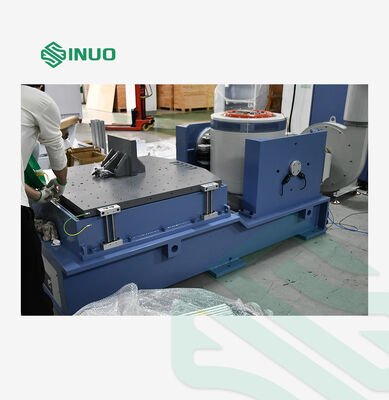

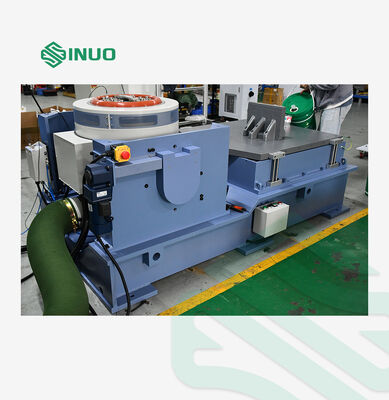

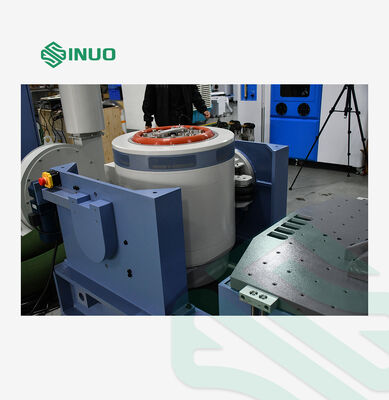

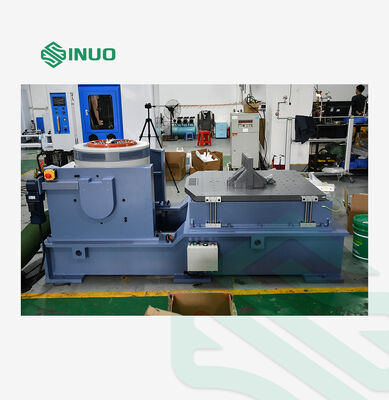

Hoogfrequente elektromagnetische trillingsshakersystemen voor batterijonderzoek

Hoogfrequente elektromagnetische trillingsshakersystemen voor batterijonderzoek

Merknaam:	Sinuo
Modelnummer:	SN553-EV440VT2012SMW-GPVCSusb-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Max. sinusoïdale excitatiekracht:

4000 kgf piek

Max. willekeurige opwindende kracht:

4000 kgf rms

Max. impact excitatiekracht:

8000Kg.f piek

Max. Verplaatsing:

100 mm p-p

Max. Snelheid:

2.0m/s

Frequentiebereik:

1 ‰ 3000 Hz

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

GPIB-Elektrische veiligheid het Testen Materiaal

RS485 elektrische veiligheid het Testen Materiaal

Simulator van het machts de regeneratieve net

Productbeschrijving

Hoogfrequente elektromagnetische trillingsschudsystemen voor het testen van batterijen

Professionele elektromagnetische trillingstestsystemen die speciaal zijn ontworpen voor het testen van batterijen en die ervoor zorgen dat de productkwaliteit voldoet aan internationale normen.

Producttoepassing

Trillingstests evalueren hoe componenten en apparaten reageren in reële omgevingen door ze te onderwerpen aan gecontroleerde excitatie of schokken. Toepassingen strekken zich uit over industriële producten, waaronder printplaten, vliegtuigen, schepen, raketten, auto's en huishoudelijke apparaten.

Sinuo biedt uitgebreide excitatie- en testoplossingen, waardoor wordt gegarandeerd dat de productkwaliteit voldoet aan nationale en internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Selectie van trilmachines en generatorstructuur

Door de klant verstrekte testomstandigheden
Testtypen: Sinus sweep, Willekeurig, Klassieke schok
Frequentiebereik: 1-3000 Hz
Formule: A(g)=(2πf)²Dcm/980≒A=0,002DmmF² D=A/0,002F² F=M(kg)×A(g)

Apparatuurconfiguratie

Project	Configuratie-instructies	AANTAL
Triltafellichaam	A30F44 elektromagnetische excitatiegenerator	1 INSTELLEN
Automatisch centreercontroleapparaat	Centreersysteem met bewegende spoel	1 INSTELLEN
Koelsysteem	B153S Koelventilator (Inclusief geluiddemper)	1 INSTELLEN
Verticale aanschuiftafel	VT150 Verticale aanschuiftafel	1 INSTELLEN
Eindversterker	LA-40KVA digitale schakelende eindversterker	1 INSTELLEN
Beschermingssysteem	Servobeschermingssysteem	1 INSTELLEN
Voeding	Excitatie voeding	1 INSTELLEN
Trillingsregelaar	Digitale vibratiecontroller VCSusb-2 (2-kanaals)	1 INSTELLEN
Sensoren	Systeemversnellingssensor	1 STUKS
Computersysteem	Controlecomputer	1 INSTELLEN

Technische parameters

A30F44 Elektromagnetische excitatiegenerator

Maximale sinusoïdale excitatiekracht	4000Kg.f piek
Maximale willekeurige opwindende kracht	4000 kg.f rms
Maximale impactexcitatiekracht	8000Kg.f piek
Frequentiebereik	1~3000 Hz
Maximale verplaatsing	100 mm p.p
Maximale snelheid	2,0 m/sec
Maximale acceleratie	100G (980 m/s²)
Resonantiefrequentie van de eerste orde	2500 Hz ± 5%
Laadvermogen	1000 kg
Trillingsisolatiefrequentie	2,5 Hz
Diameter bewegende spoel	Ф440 mm
Bewegend spoelgewicht	60 kg
Fluxlekkage	<10gauss
Toegestaan excentrisch moment	>500Nm
Grootte van uitrusting	1400 mm × 980 mm × 1230 mm (exclusief verticaal uitbreidingsplatform)
Gewicht van de uitrusting	2800 kg

LA-40K digitale schakelende eindversterker

Uitgangsvermogen	50KVA
Uitgangsspanning	110Vrms
Uitgangsstroom	500 armen
SNR	≥70dB
Grootte versterker	910 mm × 620 mm × 2050 mm

Servobeschermingssysteem

Uitgebreide beveiligingsfuncties, waaronder temperatuur, winddruk, oververplaatsing, overspanning, overstroom, onderspanning van de ingang, externe fout, stuurvoeding, logische fout en ingangsfaseverlies.

Digitale vibratiecontroller VCSusb-2

Hardwareconfiguratie	2 gelijktijdige ingangskanalen, 1 uitgangskanaal
Besturingsfunctiemodule	Sinus, willekeurige, klassieke shock
Controlecomputer	Originele merkcomputer met LCD-monitor
Software	Engelse bediening, tijddomein- en frequentiedomeinanalyse, signaalbron, sinusfrequentie sweep-analyse, automatische generatie van WORD-testrapporten

Acceleratiesensor LTE C04A07

Frequentiebereik	1-8000 Hz
Gevoeligheid	30mv/g
Temperatuurbereik	-40 - 160℃

VT2012 Verticale aanschuiftafel

Materiaal	Magnesiumlegering, oppervlak hard geanodiseerd
Tafelgrootte	2000×1200mm
Vast gat	M10 rechthoekige verdeling 100 mm * 100 mm roestvrijstalen schroefhuls
Bovengrens gebruiksfrequentie	Sinus 100 Hz, willekeurig 200 Hz
Gewicht	Ongeveer 340KG

B153S Koelventilator (inclusief geluiddemper)

Vermogen van de ventilator	15 kW
Debiet van de ventilator	81,6 m³/s
Druk van de ventilator	0,075kgf/cm²

Elektrische vereisten

Voeding	3-fase 5-draads 380V/50Hz 75 KVA
Gecomprimeerde lucht	0,6 MPa
Grondweerstand	≤4Ω

Systeemcomponenten en -functies

1. Triltafellichaam

Bewegende spoel:Gegoten en handmatig bewerkte bewegende spoelen met opto-elektronisch lastondersteuningssysteem en axiale geleiding met dubbele lagers voor superieure duurzaamheid
Excitatiespoel:Dubbele magnetische circuitstructuur met lage fluxlekkage en uniform magnetisch veld
Lichaamsoppervlak:Geavanceerde fosfatatiebehandeling en autolaktechnologie voor langdurige bescherming tegen slijtage en roest
Tafelkoeling:Geluidsarme ventilatoren met verbeterde luchtinlaatstructuur, honingraatluchtkanaal voor excitatiespiraal en dubbellaags shuntluchtkanaal voor verbeterde koeling

2. LA digitale schakelversterker

Betrouwbare IGBT-technologie met hoge stabiliteit en betrouwbaarheid
Voldoet aan de EU-standaardvereisten "CE".
Sinusoïdale frequentievermenigvuldiging pulsbreedtemodulatietechnologie voor een hoge signaal-ruisverhouding
Werkingsprincipe van de schakelende voeding voor een hoge conversie-efficiëntie
Elektronische automatische stroomdelingstechnologie
Uitstekende veiligheidsprestaties

3. Servobeveiligingssysteem

Volledige beveiligingsfuncties, waaronder overspanning op het elektriciteitsnet, onderspanning, faseverlies, logische fout, doorvoer van voedingsmodules, te hoge temperatuur, overstroom van de uitgang, overspanning van de uitgang, aandrijfvermogen, oververplaatsing van het platform, platformtemperatuur, externe vergrendeling en meer.

4. Verticaal uitbreidingsplatform

Ontworpen als platform voor grotere montagemonsters, verkrijgbaar in vierkante, ronde of aangepaste configuraties. Alle uitbreidingsplatforms ondergaan modale frequentiemodellering en -analyse om de dynamische karakteristieke impact te minimaliseren. Gegoten uit magnesiumlegering met aangehecht dempingsmateriaal.

5. Optisch automatisch centreersysteem

Past de positie van de bewegende spoel automatisch aan om de balans te behouden, zodat de bewegende spoel gecentreerd blijft tijdens laad- en loswerkzaamheden.

6. Digitale vibratiecontroller

Digitale vibratiecontroller Technische parameters

Ingangskanaal

Aantal ingangskanalen	2 gelijktijdige ingangskanalen
Type ingangssignaal	Spanning/lading
Ingangsweerstand	>110 kΩ
Maximaal ingangsspanningsbereik	±10V
Maximaal laadinvoerbereik	±10000PC
SNR	>100dB
Filter	160dB/octaaf analoog filter
Invoerinterface	Drie optionele ingangen: spanning, ICP en opladen
Maximale invoer	±10VPIEK
Analoog/digitaal-omzetter (ADC)	24-bits resolutie, dynamisch bereik: 114dB, maximale bemonsteringsfrequentie 192kHz
Circuitkarakteristieken	Ingebouwde ICP constante stroombron en laadversterker, twee bereiken van 10V/1V, optionele AC/DC-koppeling, analoog anti-aliasing filter

Uitgangskanaal

Aantal uitgangskanalen	1 uitgangskanaal
Type uitgangssignaal	Spanningssignaal
Uitgangsimpedantie	<30 Ω
Maximaal uitgangsspanningsbereik	±10V
Maximale uitgangsstroom	100mA
Amplitudenauwkeurigheid	2mV
Harmonische vervorming	<-95dBfs
Filter	160dB/octaaf analoog filter
Kanaalmatching	Amplitude 0,04dB, fase ±0,5
Digitaal/analoog converter (DAC)	24-bits resolutie, dynamisch bereik: 120 dB, maximale bemonsteringsfrequentie 192 kHz
Circuitkarakteristieken	Analoog anti-aliasingfilter; uitgangsbeschermingscircuit
Testtype	Willekeurige trillingscontrole/sinusvormige controle/typische schokcontrole

Digitale vibratiecontrollerfuncties

Willekeurige controle

Maakt gebruik van de overdrachtsfunctie-equalisatiemethode met door de gebruiker gedefinieerde vermogensspectrumdiagrammen. Voert continu Gaussiaanse willekeurige signalen uit voor real-time meerkanaals closed-loop-besturing met adaptieve algoritmen voor niet-lineariteiten van het systeem en belastingsveranderingen.

Frequentiebereik: 0~4800Hz (uitbreidbaar tot 18750Hz)
Resolutie: 100, 200, 400, 800, 1600, 3200 spectraallijnen
Regelvermogensbereik: >90dB
Regelstrategie: regeling via één kanaal, gewogen gemiddelde, maximale waarde, minimale waarde

Sinuscontrole

Biedt hoogwaardige sinus- en sinuszwaaisignalen met amplituderegeling, verblijfsinstellingen en flexibele sweepconfiguraties.

Frequentiebereik: 1 Hz ~ 5000 Hz (uitbreidbaar tot 10.000 Hz)
Gesloten lustijd: 5 mS
Harmonische vervorming: <-100dB
Frequentie sweep-modi: lineair (0~6000 Hz/min) en logaritmisch (0~100 okt/min)
Veegrichting: omhoog, omlaag
Duur van de sweep: configureerbaar als aantal sweeps of testtijden

Klassieke schok

Maakt gebruik van een egalisatiemethode met overdrachtsfunctie die verschillende golfvormtypen ondersteunt, waaronder halve sinusgolf, klokgolf, rechthoekige golf, trapeziumvormige golf, zaagtandgolf aan de voorkant, zaagtandgolf aan de achterkant en driehoekige golf.

Pulsduur: 0,5 tot 3.000 mS
Maximale analysebandbreedte: 18750 Hz
Framemaat: t/m 16384
Naleving: MIL-STD-810 (Amerikaanse militaire standaard), ISO-standaard, door de gebruiker gedefinieerde interruptcontrolelimieten
