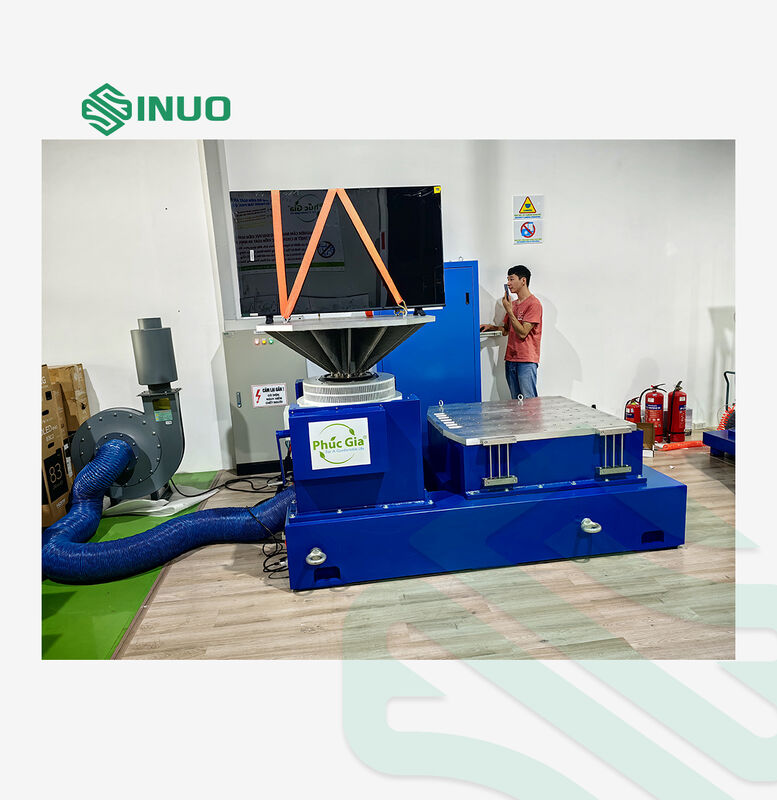

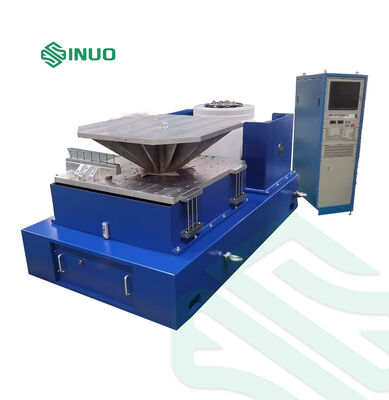

Trillingstest Systeem voor Transport met Verticale en Horizontale Tafels

Project

Configuratie-instructies

Qty

1.

Vibratietafelcarrosserie

VG4000-100 elektromagnetische opwinding generator

1 SET

met een diameter van niet meer dan 50 mm

1 SET

BL-4000 Koelventilator (inclusief geluidsdemper)

1 SET

VT60 Verticale verlengtafel (600×600 mm)

1 SET

HB120 Horizontale oliefilm glijbaan (1200×1200 mm)

1 SET

2.

Digitale schakelversterker

LA-45KVA digitale schakelversterker

1 SET

Servo-beschermingssysteem

1 SET

Excitatie-stroomtoevoer

1 SET

3.

Digitale trillingsregelaar VCS-2

met een vermogen van niet meer dan 50 W

1 SET

Versnellingssensor van het systeem

2 PCS

Beheerscomputer

1 SET

4.

Accessoires

Verbindingskabels/waterleidingen/luchtleidingen

1 SET

Bedieningsinstructies, inspectieverslagen, certificaten, onderhoudshandleidingen

1 SET

Toegevoegde gereedschappen (T-sleutel, zeshoekige sleutel, schroevendraaier, enz.)

1 SET

Installatie van besturingssoftware CD/onderdelen

1 SET

Parameters van de generator voor elektromagnetische opwinding VG4000-100

Maximale sinusvormige opwindingskracht

4000Kg.f piek (40KN)

Maximale willekeurige opwindende kracht

4000Kg.f rms (40KN)

Maximale slagopwekkingskracht

8000Kg.f piek (80KN)

Frequentiebereik

1 ‰ 2700 Hz

maximale verplaatsing

100 mm p-p

Maximale snelheid

2 m/s

maximale versnelling

100G (980 m/s)²)

Maximale belasting en versnelling: F=M.A.

5G ((49m/s²)

10G ((98m/s)²)

20G(196m/s²)

30G(294m/s²)

760 kg

360 kilo.

160 kg

93 kg

Resonantiefrequentie van eerste orde:

2500 Hz ± 5%

Maximale belasting:

800 kg

Frequentie van trillingsisolatie:

2.5 Hz

Bewegende spoeldiameter:

F420 mm

Gewicht van de bewegende spoel:

40 kg

Stroomlekken

< 10 gauss

Toegelaten excentrisch moment

> 500 N.m.

Grootte van de apparatuur

1400 mm × 1300 mm × 1240 mm (zonder verticale uitbreidingstafel)

Gewicht van de apparatuur

3600 kg

Digitale schakelversterker LA-45

Uitgangsvermogen

45 kVA

Uitgangsspanning

110Vrms

Uitgangsstroom

400Arms

SNR

≥ 70 dB

Versterkergrootte

810 mm × 555 mm × 1810 mm

Servo-beschermingssysteem

Functie

Temperatuur, winddruk, oververplaatsing, overspanning, overstroom, invoeronderspanning, externe storing, stroomvoorziening, logische storing, faseverlies bij invoer

Digitale trillingsregelaar VCSusb-2

Hardwarekonfiguratie

2 gelijktijdige invoerkanalen, 1 uitgangskanal

Beheersfunctiemodule

Sinus, willekeurige, typische schok

Beheerscomputer

Originele merkcomputer met LCD-monitor

Software

Chinese / Engels operatie, tijd domein en frequentie domein analyse, signaalbron, sinus frequentie sweep analyse, enz. kan worden uitgevoerd.winkel, stel testparameters vast en analyseer functies van signalen en gegevens.

Versneller van het systeem

Frequentiebereik: 1 ∼ 12000 Hz

Gevoeligheid: 30 pc/g

Temperatuurbereik: -24 - 250°C

VT60 verticale verlengtafel

Materiaal

Magnesiumlegering, oppervlakgehard

Tafelgrootte

600 × 600 mm

Vaste opening

M8 rechthoekige verdeling 100mm*100mm schroefmouw van roestvrij staal, duurzaam en slijtvast

Hoogste gebruiksfrequentie

Sine 2000 Hz, willekeurige 2000 Hz

Gewicht

Ongeveer 60 kg.

HB120 horizontale schuiftafel met oliefilm

Materiaal

Magnesiumlegering, oppervlakgehard

Tafelgrootte

1200 × 1200 mm

Vaste opening

M12 rechthoekige verdeling 100mm*100mm schroefmouw van roestvrij staal, duurzaam en slijtvast

Hoogste gebruiksfrequentie

Sine 500 Hz, willekeurig 2000 Hz

Gewicht

Ongeveer 170 kg.

BL-5000 koelventilator

Vermogen van de ventilator:

15 kW

Ventilatorstroom:

1.2m³/s

Ventilatordruk:

6.5 kPa

Elektrische vereisten

Stroomvoorziening

AC 3-fase 380V/50Hz 65 kW

Gecomprimeerde lucht

0.6Mpa

Grondweerstand

≤ 4Ω
