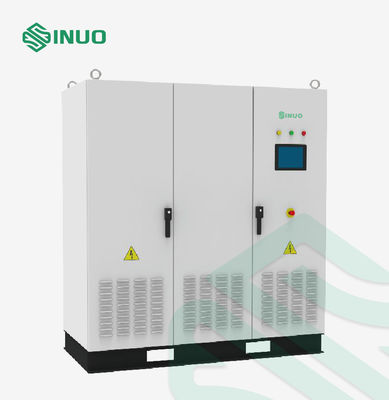

Tweerichtingshoogspanningsgelijkstroom Voeding voor Elektrisch voertuigcomponenten

Tweerichtingsgelijkstroom-Testvoeding voor Elektrisch voertuigcomponenten

Materiaaloverzicht

SNEEV-voedingen van de reeks keuren de bidirectionele gelijkstroom test PWM-rectificatie met hoge frekwentie en bidirectionele DCDC-omzettingstechnologie, de digitale controletechnologie van DPGA goed, om de krachtige high-power output van gelijkstroom te bereiken, en de functie van 100%-energie te hebben aan het net, machtsfactor tot 0,99, nauwkeurigheid tot 0,1% terugkoppelen. Vergeleken met de conventionele tweerichtingsstroom, is de waaier van het outputvoltage breder, en de volledige waaier en hoge precisieoutput van het hoogtepunt - de schaal kan worden gerealiseerd.

Met programmeerbare outputfunctie, kan het voor vele gelegenheden door verschillende lege doossoftware worden gebruikt. Hoofdzakelijk gebruikt in het onderzoek en de ontwikkeling en het testen van elektrische voertuigen (controlemechanismen), elektrisch voertuig powertrain systemen, elektrisch voertuigtransmissiesystemen, opslagsystemen, laders, het laden posten, en en batterijpak die met hoge capaciteit laden lossen.

Deze reeks voedingen kan simulatieexperimenten op de inputmacht, outputstroom, overbelastingscapaciteit uitvoeren, voltage, efficiency van de motor, sluiten-rotor het huidige, maximumsnelheid, overdreven snelheid, en macht voeden van het controlemechanisme van de elektrisch voertuigmotor weerstaan. Het kan de energie van de achter elektromotorische kracht in het experiment van de motoroverdreven snelheid aan het net in realtime terugkoppelen om schade aan het controlemechanisme te vermijden. Het wordt wijd gebruikt in de nieuwe energieauto-industrie.

Technische Parameters

Hoofdlijnen

1. Het voltage kan 800V, enige huidige -1000A~+1000A/power 40~500kW bereiken; Het net koppelt functie terug: Het heeft tegelijkertijd zowel macht als ladingskenmerken. Naast de prestaties van high-power gelijkstroom-voeding, realiseert het de automatische energie aan de functie van de netlading terugkoppelt, die energy-saving Opmerkelijke voordelen van verminderde consumptie en milieubescherming is;

2. De goedkeuring van hoge frequentiepwm rectificatie en tweerichtingsdcdc-technologie, zuivere digitale controle, sterke functie en hoge betrouwbaarheid;

3. Outputnauwkeurigheid 0,1% F.S;

4. CC, cv, CP drie outputwijzen;

5. Voorladingsfunctie;

6. Van de batterijsimulatie (interne weerstandswijze) de functie, die de outputkenmerken van lithiumbatterijen, lead-acid batterijen, en nikkel-metaal (facultatieve) kan simuleren hydridebatterijen;

7. De functie van het noodsituatieeinde;

8. Golfvorm het uitgeven, opslag, en (facultatieve) outputfuncties;

9. De veelvoudige bescherming functioneert: het output onder-voltage, faseverlies, outputovervoltage, IGBT-oververhitting, IGBT-te sterke intensiteit, over--temperatuurbescherming, sluit huidige grensbescherming kort;

10. De mededeling en de afstandsbediening functioneren: standaardrs485, RS232 en KAN (facultatief).

Toepassing

1. Het de elektrisch voertuigmotor en controlemechanisme testen: de experimenten van de gedragssimulatie op de inputmacht, outputstroom, overbelastingscapaciteit, weerstaan voltage en motorefficiency, sluiten-rotorstroom, snelheid, en overdreven snelheidskenmerken van elektrisch voertuig elektrisch controlemechanisme; het systeem van de elektrisch voertuigaandrijving, het systeemtest van de machts Algemene onderneming.

2. De omschakelaarstest van de energieopslag

3. Het laden stapeltest

4. Acculading en lossingstest

5. Het systeemtest van de motoraandrijving

6. De test van de lassenmachine
