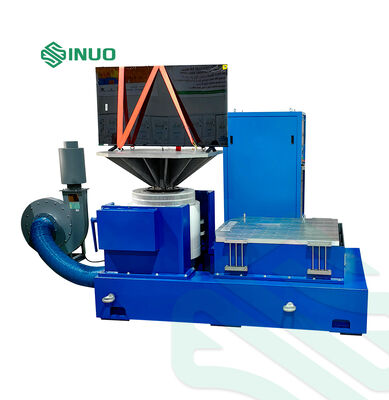

High-Performance Vibration Testing System voor automobiel- en ruimtevaartelektronica

High-Performance Vibration Testing System voor automobiel- en ruimtevaartelektronica

Merknaam:	Sinuo
Modelnummer:	SN553- EV310HG60VT60VCSusb-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

sinus:

1000kg.f

Max. Snelheid:

1,8 m/s

Laadvermogen:

300 kg

Armatuurdiameter:

Ф240 mm

Max. Verplaatsing:

76 mm blz

Max. Versnelling:

82G (800 m/s2)

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

RS485 de regeneratieve elektronische lading van gelijkstroom

De regeneratieve gelijkstroom elektronische lading van cv

PWM-rectificatie regeneratieve elektronische lading

Productbeschrijving

High-Performance Vibration Testing System voor automobiel- en ruimtevaartelektronica

Dit geavanceerde trillingstestsysteem simuleert reële omgevingsomstandigheden om de duurzaamheid en betrouwbaarheid van elektronische componenten die worden gebruikt in automobiel- en ruimtevaarttoepassingen te valideren.

Producttoepassingen

Bij trillingsonderzoek worden onderdelen of apparaten opgetrokken om hun prestaties onder reële omgevingsomstandigheden te beoordelen.Onze systemen zijn ontworpen voor een breed scala aan industriële producten, waaronder circuitboards., vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Sinuo biedt uitgebreide opwinding en testoplossingen die de kwaliteit van het product valideren volgens nationale en internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,en ASTM.

Vibratietestmethode

Testconfiguratieparameters:

Testomstandigheden die door de klant worden bepaald
Testsoorten: sinus sweep en willekeurige trillingen
Frequentiereactiebereik: 2-5000 Hz
Berekeningsformule: A(g) = ((2πf) 2Dcm/980 A=0,002DmmF2

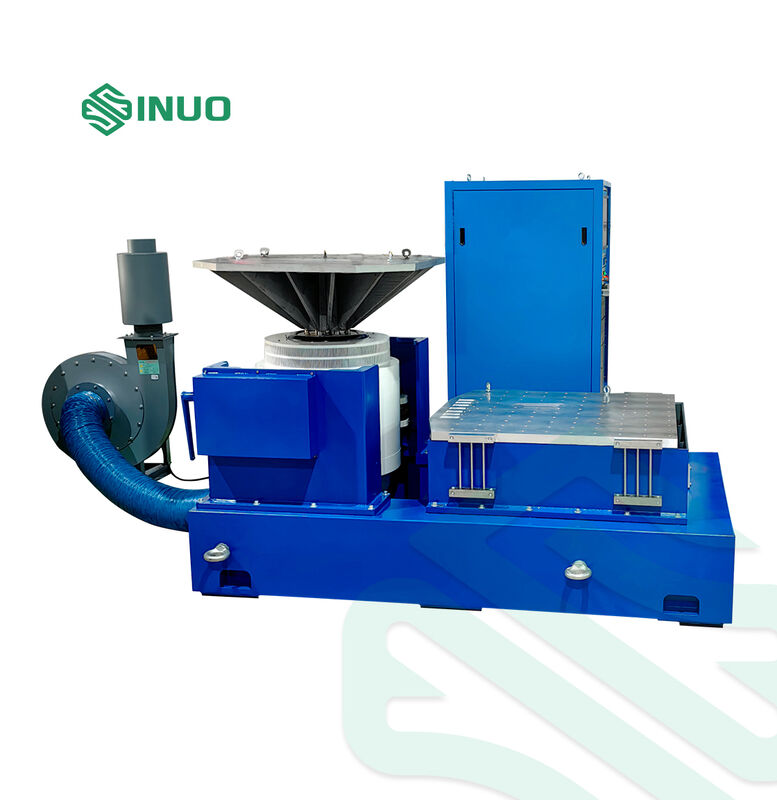

Hoofddiagram van de apparatuur

VG1000-76 Technische parameters van de generator van elektromagnetische opwinding

Maximale sinusvormige opwindingskracht	1000 kg.f piek
Maximale willekeurige opwindende kracht	1000 kg.f r.m
Maximale slagopwekkingskracht	2000 kg.f piek
Frequentiebereik	1-2900 Hz
Maximale verplaatsing	76 mm pp
Maximale snelheid	1.8 m/s
Maximale versnelling	82G (800 m/s2)
Resonantiefrequentie van eerste orde	3200 Hz ± 5%
Hulpbelasting M1+M2	300 kg
Frequentie van trillingsisolatie	2.5 Hz
Bewegende spoeldiameter	F240 mm
Gewicht van de bewegende spoel	14 kg
Nominaal excentrisch moment	350 N.M
Schroef op de tafel.	16 × M10
Stroomlekken	< 10 gauss
Toegelaten excentrisch moment	300 Nm
Grootte van de apparatuur	945 mm × 720 mm × 784 mm
Gewicht van de apparatuur	1000 kg

Maximale belasting tegenover versnelling (Sine):

Versnelling	Maximale belasting
5G	188 kg
10G	88 kg
20 g	38 kg
30 g	21 kg

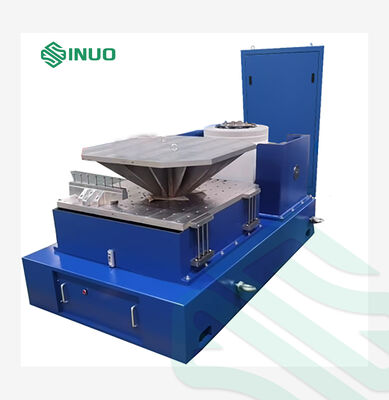

Horizontaal glijdend platform

Het ontwerp van de horizontale glijbaan is voorzien van een hoge omkeringskracht en zijdelingse beveiliging.biedt uitzonderlijke dynamische momentgrenzen, met behoud van optimale dempingskenmerken van de geleidingsoliefilmDe horizontale glijtafelconstructie omvat glijplaat, aansluitkop, natuurlijke granieten plaat, horizontale glijtafelbasis en onafhankelijke oliebron.

Systemfuncties

Hoge prestaties en betrouwbaarheid

De gesloten-loopcontrole via DSP-processor met PC-onafhankelijke besturingslus zorgt voor real-time systeemrespons en hoge efficiëntie.de betrouwbaarheid en nauwkeurigheid garanderenAlle invoerkanalen zijn voorzien van 24-bits resolutie ADC's, low-noise hardware ontwerp, en ingebouwde analoge / digitale anti-aliasing filters.

Gebruikersvriendelijke werking

Windows-gebaseerde toepassingssoftware met intuïtieve werking en uitgebreide hulptoepassingen.Uitgebreide testparameterinstellingen met USB2.0-interface voor naadloze computerintegratie.

Krachtige en flexibele functionaliteit

Geavanceerd trillingsbesturingsplatform dat in staat is om meerdere complexe taken te verrichten.Modulair ontwerp maakt configuratie van verschillende hardware- en softwarecomponenten mogelijk om aan verschillende test- en analysevereisten op hetzelfde hardwareplatform te voldoen.

Alomvattende testveiligheid

Kleinschalige signaalregeling maakt het mogelijk om de trillingen van het systeem te bekijken voor de beoordeling van het geluidsniveau en de analyse van de overdrachtsfunctie.proefobjectenIngebouwde noodsluittoets voor onmiddellijke testsluiting bij systeemafwijkingen.

Geautomatiseerde testrapportage

Eenvoudige generatie van testrapporten in Word- of PDF-formaat.tijdsgebied en frequentiedomeincurvenOndersteunt direct printen, preview en online distributie met aanpasbare rapportformaten.
