Trillingsmeetsysteem met hoge capaciteit met geïntegreerde elektrodynamische triltafel

Trillingsmeetsysteem met hoge capaciteit met geïntegreerde elektrodynamische triltafel

Merknaam:	Sinuo
Modelnummer:	SN553-EV222HG80VT80
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

sinus:

2400 kg.f

Willekeurige kracht:

2200 kg.f.

Schok Froce:

4400 kg.f.

Max.Velocity:

2m/s

Maximale versnelling:

100G (980 m/s2)

Laadvermogen:

400 kg

Verpakking Details:

multiplex kast

Levering vermogen:

5 sets/maand

Markeren:

De Elektrische veiligheid van WH AH het Testen Materiaal

LCD Vertoningselektrische veiligheid het Testen Materiaal

RS232 ac gelijkstroom machtsanalysator

Productbeschrijving

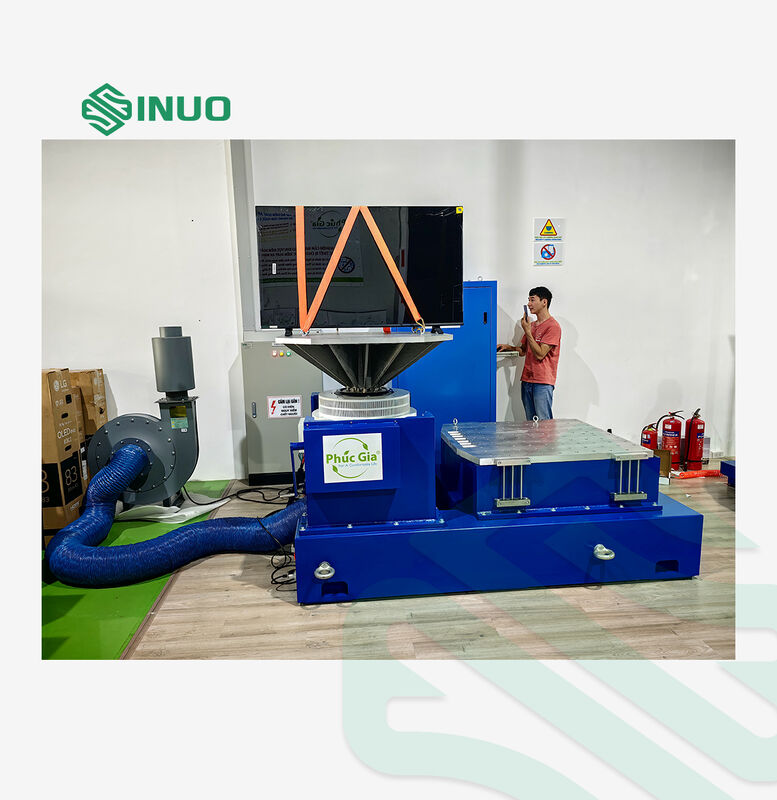

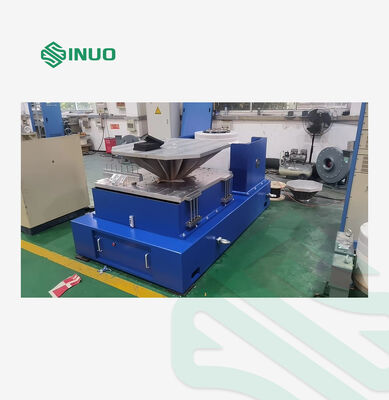

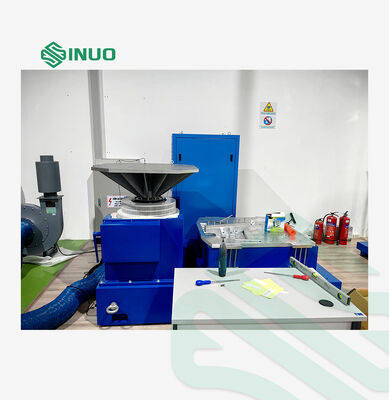

High-Capacity Vibration Testing System met geïntegreerde elektrodynamische shaker

Toepassing van het product

Vibratieonderzoek omvat spannende of schokkende onderdelen en apparaten om de omstandigheden in de echte omgeving te simuleren.Dit systeem is ontworpen voor een breed scala aan industriële toepassingen, waaronder circuitboards, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Sinuo biedt uitgebreide opwinding- en testoplossingen die voldoen aan nationale en internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Selectie van de trillingsmachine en structuur van de generator

De door de klant verstrekte testomstandigheden
Testsoorten: sinus sweep; willekeurig
Frequentiereactiebereik: 2-5000 Hz
Formule: A (g) = 2πf2Dcm/980 A = 0,002DmmF2 D = A/0,002F2 F = M (kg) × A (g)

Configuratie van de apparatuur

Artikel 1	Configuratie	Qty.
1)	Vibratieschaakers
	A20S34 shaker (inclusief pneumatische centering controller)	1 set
	Blower B752S (inclusief geluidsdemper en duct)	1 set
	Kopverruimer VT80CM	1 set
	Horizontale schuiftafel HG80M	1 set
2)	Stroomversterker
	LA20K Krachtversterker (inclusief veldvoeding)	1 set
3)	Vibratieregelaar-Vcs-02 (Inbegrepen hardware en besturingsfuncties Programmsoftware CDS
	Accelerometer (inclusief kabel BNC-M5 met een lengte van 7 m en een laag geluidsniveau)	2 sets
	Computer (inclusief toetsenbord, muis en monitor)	0 set
4)	Documentatie Handleiding, verpakkingslijst	1 set
5)	Accessoires
	Onderhoudswerktuigen	1 set
	Standaard onderdelen

Specificatie

Specificaties van de shaker
Piek sinus (Pk)	2400Kg.f piek (24KN)
Willekeurig (RMS)	2200Kg.f rms (22KN) @ISO5344
Schok (Pk)	4400Kg.f piek (44KN) @6ms
Gebruikbare frequentie	DC ¥3000Hz
Maximale verplaatsing (p-p)	51 mm (2 inch)
Max. snelheid	2 m/s
Max. versnelling	Sine:100g (980 m/s2);Willekeurig: 60g (588 m/s2)
Verticale belastingondersteuning	400 kg
Lichaamsophanging Natuurlijk Frequentie (drijfas)	met een gewicht van niet meer dan 50 kg
Diameter van de beugel	F340 mm
Gewicht van het harnas	Ongeveer 24 kg.
Fundamentele resonantie Frequentie (naakte tabel)	2,600 Hz (nom.) +/- 5%
Bevestiging van de lading Punten (Standaard)	21 roestvrij staal M10
Stray Flux Dichtheid	< 10 gauss
Toegestane gedeeltelijke kracht	500.N.M.
Afmetingen van de shaker	1190mmL × 860mmD × 1060mmH
Specificaties van de versterker LA20K
Nominale uitvoercapaciteit	22 KVA
Signal/geluidsverhouding	Meer dan 65 dB
Efficiëntie van de versterker	Meer dan 90%
Algemene afmetingen van de versterker	650 mmL × 920 mmD × 1780 mmH

Hoofdkenmerken

1) Robuust ophangsysteem en lineaire bewegingsleiding, sterke draagkracht, goede leidingsfuncties, hoge stabiliteit.
2) Luchtzak met hoge statische stijfheid en lage dynamische stijfheid, sterke draagkracht, perfecte prestaties bij variatie van de amplitude.
3) Hoog efficiënte D-klasse schakeling, 3-sigma piekstroom, laag stroomverbruik en minimale harmonische vervorming.
4) Snelle zelfdiagnose met veiligheidsvergrendeling, hoge veiligheid betrouwbaarheid
5) Airbagschokisolatie voor trillingsplatform zonder extra fundering, perfecte weergave van trillingsgolf en vermindering van trillingsdoorlaatbaarheid
6) Horizontale en verticale uitbreidingsplatformen voor verschillende toepassingen
7) Eenvoudige bediening van de regelaar
