Hoogwaardige trillingsmachine: 1200 kg laadvermogen, 76 mm slagkracht

Hoogwaardige trillingsmachine: 1200 kg laadvermogen, 76 mm slagkracht

Merknaam:	Sinuo
Modelnummer:	SN553- EVW390HB120VCS-4
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

sinus:

9000 kg.f

Willekeurige kracht:

9000 kg.f

Schok Froce:

18000 kg.f

Laadvermogen:

1200 kg

Max. Verplaatsing:

76 mm blz

Max. Versnelling:

120 g

Verpakking Details:

multiplex kast

Levering vermogen:

5 sets/maand

Markeren:

1000V de testmateriaal van de lithiumbatterij

EVSE-de testmateriaal van de lithiumbatterij

De elektrische veiligheidmeetapparaat van de isolatieimpuls

Productbeschrijving

Hoogwaardige trillingsmachine: 1200 kg laadvermogen, 76 mm slagkracht

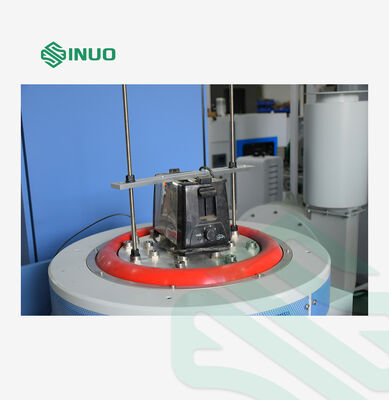

De watergekoelde trillende tafelserie levert uitzonderlijke prestaties met grote stuwkracht, sterke draagkracht, hoge koeldoeltreffendheid en een maximale verplaatsing van 76 mm.Ontworpen om te voldoen aan de strenge eisen van trillingsproeven voor grote elektronische assemblages, automatiseringsapparaten, luchtvaartcomponenten, kunstmatige satellieten en militaire systemen.

Met speciaal ontworpen trunnionsystemen en een goede funderingsondersteuning werkt het systeem vanaf lage frequenties vanaf 1 Hz of gelijkstroom en biedt het ruimte voor zowel sinusvormige als willekeurige trillingen.

Producttoepassingen

Vibratie-tests simuleren de werkelijke omgevingsomstandigheden door componenten en apparaten te stimuleren om hun prestaties en duurzaamheid te evalueren.De toepassingen strekken zich uit over industriële sectoren, waaronder circuitschriften, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Laberton biedt uitgebreide opwinding- en testoplossingen, die ervoor zorgen dat de kwaliteit van het product voldoet aan nationale en internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,en ASTM.

Selectie en specificaties van de trillingsmachine

Selectiecriteria

De door de klant verstrekte testomstandigheden
Testtypen: sinus sweep, willekeurige, klassieke schok
Frequentiereactiebereik: 1-2700 Hz
Formule: A(g)=(2πf)2Dcm/980 A=0.002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

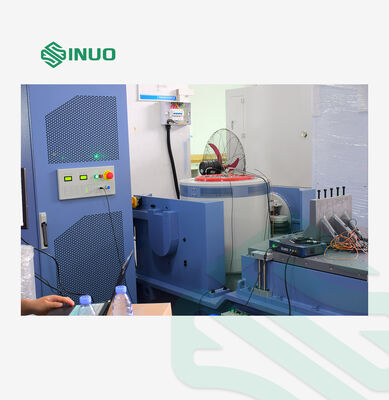

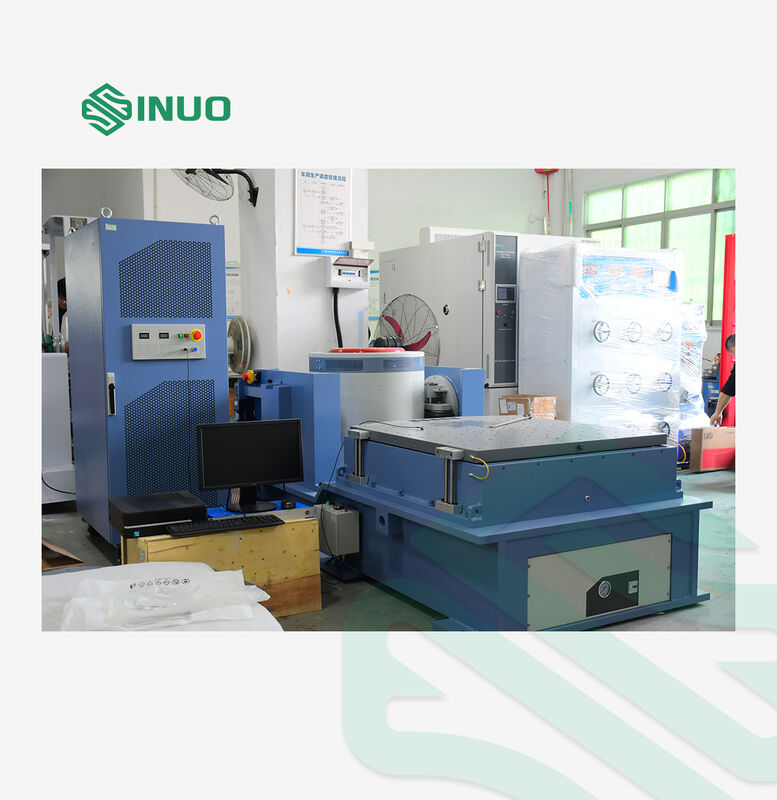

Configuratie van de apparatuur

Project	Configuratiedetails	Hoeveelheid
1Vibratietafel lichaam	E90T45 elektromagnetische opwindingsgenerator met een diameter van niet meer dan 50 mm WCU-2 waterkoeler VT120 verticale verlengtafel HB120 horizontale schuiftafel met oliefilm Elektrisch stuurmechanisme	1 SET
2Digitale schakelversterker	LA-100KVA digitale schakelversterker Servo-beschermingssysteem Excitatie-stroomtoevoer	1 SET
3Digitale trillingscontroller VCS-4	met een vermogen van meer dan 10 W Versnellingssensor van het systeem Beheerscomputer	1 SET
4. Accessoires	Verbindingskabels/waterleidingen/luchtleidingen Bedieningsinstructies, inspectieverslagen, certificaten, onderhoudshandleidingen Toegevoegde gereedschappen (T-sleutel, zeshoekige sleutel, schroevendraaier, enz.) Installatie van besturingssoftware CD/onderdelen	1 SET

Technische parameters

E90T45 Generator voor elektromagnetische opwinding

Maximale sinusvormige opwindingskracht	9000 kg.f piek
Maximale willekeurige opwindende kracht	9000 kg.f rms
Maximale slagopwekkingskracht	18000Kg.f piek
Frequentiebereik	1 ‰ 2700 Hz
Maximale verplaatsing	76 mm pp
Maximale snelheid	2 m/s
Maximale versnelling	120 G (1176 m/s2)
Maximale belasting en versnelling: F=M.A.
5G (49m/s2)	2295 kg
10G (98m/s2)	1095 kg
20G (196m/s2)	495 kg
30 G (294 m/s2)	295 kg
Resonantiefrequentie van eerste orde	2200 Hz ± 5%
Maximale belasting	1200 kg
Frequentie van trillingsisolatie	3 Hz
Bewegende spoeldiameter	F450 mm
Gewicht van de bewegende spoel	90 kg
Stroomlekken	< 10 gauss
Toegelaten excentrisch moment	> 1000 N.m.
Grootte van de apparatuur	1700 mm × 1360 mm × 1540 mm (zonder verticale uitbreidingstafel)
Gewicht van de apparatuur	5900 kg

LA-100 Digitale schakelversterker

Uitgangsvermogen	100 kVA
Uitgangsspanning	110Vrms
Uitgangsstroom	1000 Arms
SNR	≥ 65 dB
Versterkergrootte	3300 × 810 × 2170 mm
Gewicht van de versterker	3700 kg

Servo-beschermingssysteem

Omvattende bescherming, met inbegrip van: overspanning van het elektriciteitsnet, onderspanning van het elektriciteitsnet, logische storing, bescherming van de voedingsmodule, temperatuur van de voedingsmodule, uitgangsoverdracht, uitgangsoverdracht,aandrijving van stroomvoorzieningAutomatische uitschakeling met geluids- en visuele alarmen bij eventuele storing.

Digitale trillingsregelaar VCS-4

Hardwarekonfiguratie	4 gelijktijdige invoerkanalen, 1 uitgangskanal
Beheersfunctiemodule	Sine, willekeurige, typische schok, resonantie zoeken en verblijven
Beheerscomputer	Originele merkcomputer met LCD-monitor
Software	Chinese/Engelse werking, tijddomein en frequentiedomein analyse, signaalbron, sinusfrequentie sweep analyse.Automatisch WORD-testrapporten genereren met uitgebreide signaal- en gegevensanalyse mogelijkheden.
Versneller van het systeem	Frequentiebereik: 1-12000Hz, gevoeligheid: 50mv/g, temperatuurbereik: -24 - 250°C

VT120 Verticale uitbreidingstabel

Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	1200 × 1200 mm
Vaste opening	M12 rechthoekige verdeling 100 mm × 100 mm roestvrijstalen schroefmouw
Hoogste gebruiksfrequentie	Sine 500 Hz, Willekeurige 1500 Hz
Gewicht	Ongeveer 165 kg.

HB120 Horizontale schuiftafel met oliefolie

Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	1200 × 1200 mm
Vaste opening	M12 rechthoekige verdeling 100 mm × 100 mm roestvrijstalen schroefmouw
Hoogste gebruiksfrequentie	Sine 2000 Hz, willekeurige 2000 Hz
Gewicht	170 kg (zonder aansluiting)

Waterkoelingseenheid WCU

Verwarmingscapaciteit	100 kW koelwatertoren 15T
Uitwendige circulerende waterstroom/druk	200L/min 0,25-0,4Mpa
Destilleerd water	Hardheid van water 30 ppm, PH7-8, geleidbaarheid 1us/cm
Interface van de buitencirculatiewaterleiding	1-1/4" of DN32
Afmetingen (L × W × H)	610 mm × 900 mm × 2000 mm
Gewicht	380 kg

Elektrische vereisten

Stroomvoorziening	3-fase 5-draad 380V/50Hz 162 KW
Gecomprimeerde lucht	0.6Mpa
Grondweerstand	≤ 4Ω
