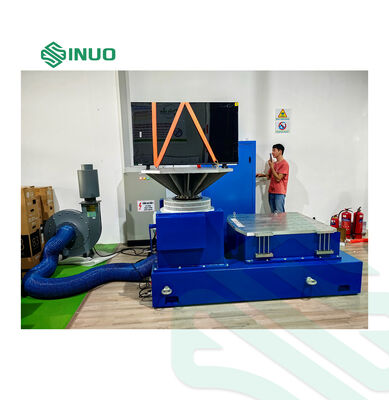

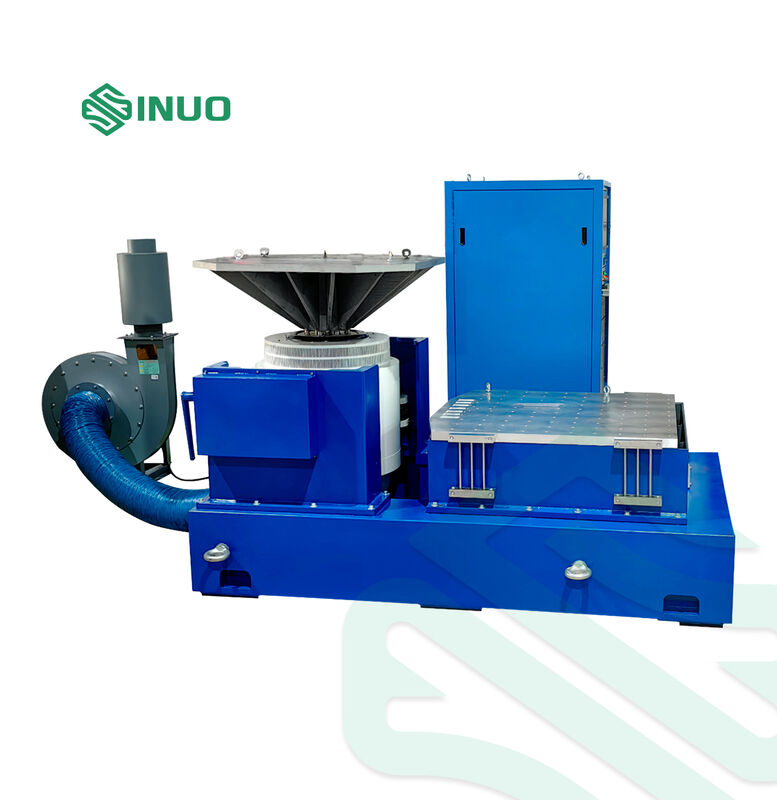

IEC62196 Elektromagnetisch Trillingstest Systeem Voor EV-Componenten

IEC62196 Elektromagnetisch Trillingstest Systeem Voor EV-Componenten

Merknaam:	Sinuo
Modelnummer:	SN553-EV440VT2012SMW-GP VCSusb-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Maximale sinusoïdale excitatiekracht:

4000 kgf piek

Maximale willekeurige opwindende kracht:

4000 kgf rms

Maximale impact-excitatiekracht:

8000Kg.f piek

Maximumverplaatsing:

100 mm p-p

Maximale snelheid:

2.0m/s

Maximale acceleratie:

100G ((980 m/s2)

Frequentiebereik:

1 ‰ 3000 Hz

Laadvermogen:

1000 kg

Verpakking Details:

multiplex kast

Levering vermogen:

5 sets/maand

Markeren:

De Elektrische veiligheid van gelijkstroom Hipot het Testen Materiaal

RS232 elektrische veiligheid het Testen Materiaal

Het testen van gelijkstroom 6000V ev materiaal

Productbeschrijving

IEC62196 Elektromagnetisch Trillings Testsysteem Voor EV-componenten

Trillingstesten onderwerpen componenten en apparaten aan gesimuleerde belastingen om hun reactie op real-world omstandigheden te evalueren. Dit essentiële proces garandeert de duurzaamheid en betrouwbaarheid van producten in diverse industrieën, waaronder de lucht- en ruimtevaart, de automobielindustrie en consumentenelektronica.

Sinuo biedt op maat gemaakte trillingstestoplossingen die de basisnalevingsnormen (waaronder GB, GJB, UL, IEC, ASTM en meer) overtreffen. We richten ons op het aanpakken van uw specifieke toepassingsuitdagingen, en leveren precieze testmogelijkheden om de time-to-market te versnellen, de productkwaliteit te verbeteren en toonaangevende betrouwbaarheid te vestigen.

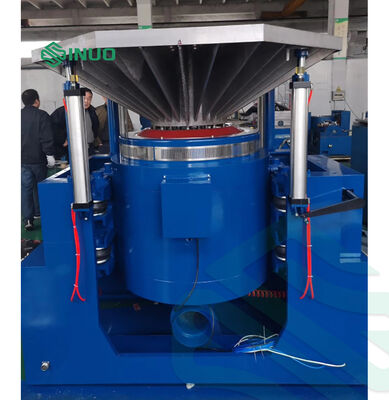

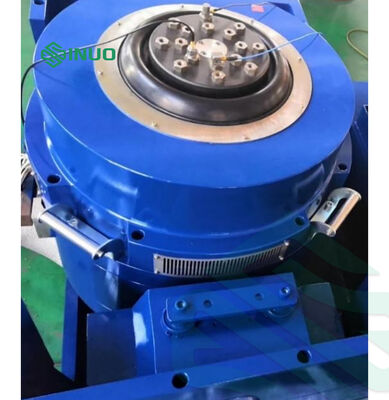

Structuurschema van de Trillingsgenerator

Principieel diagram van de apparatuur

Technische parameters van de apparatuur

Parameters van de elektromagnetische excitatiegenerator

Parameter	Specificatie
Maximale sinusvormige excitatiekracht	4000Kg.f piek
Maximale willekeurige excitatiekracht	4000Kg.f rms
Maximale impact excitatiekracht	8000Kg.f piek
Frequentiebereik	1～3000 Hz
Maximale verplaatsing	100 mm p-p
Maximum snelheid	2.0m/s
Maximale versnelling	100G (980 m/s²)
Eerste-orde resonantiefrequentie	2500 Hz±5%
Payload	1000 kg
Trillingsisolatiefrequentie	2.5 Hz
Diameter bewegende spoel	Ф440 mm
Gewicht bewegende spoel	60kg
Lekstroom	＜10gauss
Toegestaan excentrisch moment	＞500N.m
Afmetingen apparatuur	1400mm×980mm×1230mm (exclusief verticaal uitbreidingsplatform)
Gewicht apparatuur	2800Kg

Digitale Schakelende Vermogensversterker

Parameter	Specificatie
Uitgangsvermogen	50KVA
Uitgangsspanning	110Vrms
Uitgangsstroom	500Arms
SNR	≥70dB
Afmetingen versterker	910mm×620mm×2050mm

Servo Beschermingssysteem

Temperatuur, winddruk, over-verplaatsing, over-spanning, over-stroom, ingangsonderspanning, externe fout, besturingsvoeding, logische fout, ingangsfaseverlies

Digitale Trillingscontroller

Component	Specificatie
Hardware configuratie	2 gelijktijdige ingangskanalen, 1 uitgangskanaal
Besturingsfunctie module	Sinus, willekeurig, klassieke schok
Besturingscomputer	Originele merkcomputer met LCD-monitor
Software	Engelse bediening, tijddomein- en frequentiedomeinanalyse, signaalbron, sinusfrequentieveeganalyse, automatische WORD-testrapportgeneratie
Ingangskanaal
Aantal ingangskanalen	2 gelijktijdige ingangskanalen
Ingangssignaaltype	Spanning/lading
Ingangsweerstand	＞110 kΩ
Maximaal spanningsingangsbereik	±10V
Maximaal ladingingangsbereik	±10000PC
SNR	＞100dB
Filter	160dB/octaaf analoog filter
Ingangsinterface	Drie optionele ingangen: spanning, ICP en lading
Maximum ingang	±10VPEAK
Analoog/digitaal converter (ADC)	24-bits resolutie, dynamisch bereik: 114dB, maximale bemonsteringsfrequentie 192kHz
Circuitkenmerken	De ingangsinterface heeft een ingebouwde ICP-constante stroombron en ladingsversterker, met twee bereiken van 10V/1V en optionele AC/DC-koppeling, en een analoog anti-aliasingfilter.
Uitgangskanaal
Aantal uitgangskanalen	1 uitgangskanalen
Uitgangssignaaltype	Spanningssignaal
Uitgangsimpedantie	＜30Ω
Maximaal spanningsuitgangsbereik	±10V
Maximale uitgangsstroom	100mA
Amplitude nauwkeurigheid	2mV
Harmonische vervorming	<-95dBfs
Filter	160dB/octaaf analoog filter
Kanaalmatching	Amplitude 0,04dB, fase ±0,5
Digitaal/analoog converter (DAC)	24-bits resolutie, dynamisch bereik: 120dB, maximale bemonsteringsfrequentie 192kHz
Circuitkenmerken	Analoog anti-aliasingfilter; uitgangsbeveiligingscircuit
Testtype	Willekeurige trillingsregeling/sinusvormige regeling/typische schokregeling

Versnellingssensor LTE C04A07

Parameter	Specificatie
Frequentiebereik	1-8000Hz
Gevoeligheid	30mv/g
Temperatuurbereik	-40 - 160℃

Verticale Uitbreidingstafel

Parameter	Specificatie
Materiaal	Magnesiumlegering, oppervlak hard geanodiseerd
Tafelafmetingen	2000×1200 mm
Vaste gaten	M10 rechthoekige verdeling 100mm*100mm roestvrijstalen schroefhuls
Bovengrens gebruiksfrequentie	Sinus 100 Hz, Willekeurig 200 Hz
Gewicht	Ongeveer 340KG

Koelventilator (inclusief geluiddemper)

Parameter	Specificatie
Ventilatorvermogen	15kW
Ventilator debiet	81.6m³/s
Ventilatordruk	0.075kgf/cm²

Elektrische vereisten

Parameter	Specificatie
Voeding	3-fase 5-draads 380V/50Hz 75 KVA
Perslucht	0.6Mpa
Aardingsweerstand	≤4Ω

Systeemeigenschappen

Hoge prestaties en betrouwbaarheid: Gesloten-lusregeling via DSP-processor zorgt voor real-time respons en hoge precisie. 24-bits resolutie ADC's met een ruisarm hardwareontwerp en ingebouwde anti-aliasingfilters garanderen de nauwkeurigheid van de analyse.
Eenvoudige bediening: Windows-gebaseerde applicatiesoftware met automatische wizard en testrapportgeneratie vereenvoudigt repetitieve testtaken.
Krachtige functies en flexibiliteit: Modulair ontwerp maakt configuratie van verschillende hardware en software mogelijk om aan diverse testvereisten te voldoen.
Testveiligheid: Kleinschalige signaalcontrole preview, meerdere veiligheidscontroles en vergrendelingsinstellingen zorgen voor maximale bescherming voor testers, testobjecten en apparatuur.
Testrapportgeneratie: Generatie van Word- of PDF-testrapporten met één klik, inclusief controlefuncties, parameters, spectrumcurves en analysgegevens.

Technische parameters van de digitale trillingscontroller

Ingangskanaal

Parameter	Specificatie
Aantal ingangskanalen	2 gelijktijdige ingangskanalen
Ingangssignaaltype	Spanning/lading
Ingangsweerstand	＞110 kΩ
Maximaal spanningsingangsbereik	±10V
Maximaal ladingingangsbereik	±10000PC
SNR	＞100dB
Filter	160dB/octaaf analoog filter
Ingangsinterface	Drie optionele ingangen: spanning, ICP en lading
Maximum ingang	±10VPEAK
Analoog/digitaal converter (ADC)	24-bits resolutie, dynamisch bereik: 114dB, maximale bemonsteringsfrequentie 192kHz

Uitgangskanaal

Parameter	Specificatie
Aantal uitgangskanalen	1 uitgangskanalen
Uitgangssignaaltype	Spanningssignaal
Uitgangsimpedantie	＜30Ω
Maximaal spanningsuitgangsbereik	±10V
Maximale uitgangsstroom	100mA
Amplitude nauwkeurigheid	2mV
Harmonische vervorming	＜-95dBfs
Filter	160dB/octaaf analoog filter
Kanaalmatching	Amplitude 0,04dB, fase ±0,5
Digitaal/analoog converter (DAC)	24-bits resolutie, dynamisch bereik: 120dB, maximale bemonsteringsfrequentie 192kHz
Testtype	Willekeurige trillingsregeling/sinusvormige regeling/typische schokregeling
