IEC62133 Trillingstestmachine met 5000 kg Sinuskracht voor Batterijtesten

IEC62133 Trillingstestmachine met 5000 kg Sinuskracht voor Batterijtesten

Merknaam:	Sinuo
Modelnummer:	SN553-EV250H80VT80VCS-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Nominale sinuskracht:

49KN

Willekeurige kracht:

49KN

Max Exiting Force:

5000 kg.f

Max. Versnelling:

100G ((980 m/s2)

Max. Snelheid:

2.0m/s

Max. Verplaatsing:

51 mm p-p

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

Gelijkmakingselektrische veiligheid het Testen Materiaal

De Elektrische veiligheid van CEI 61851 het Testen Materiaal

LCD elektrische veiligheidanalysator

Productbeschrijving

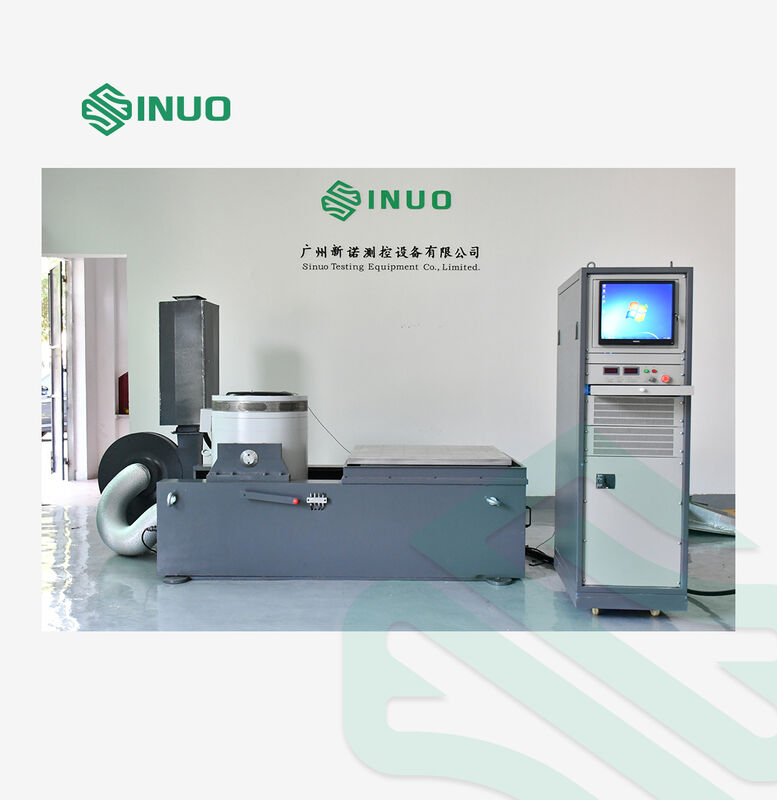

IEC62133 trillingstestmachine met 5000 kg sinuskracht voor batterijtesten

Dit professionele trillingstestsysteem is speciaal ontworpen voor het testen van batterijen volgens de IEC62133-normen, met een krachtige sinuskrachtcapaciteit van 5000 kg voor uitgebreide productvalidatie.

Producttoepassingen

Trillingstests simuleren reële omgevingsomstandigheden door componenten en apparaten te stimuleren om hun prestaties en duurzaamheid te evalueren. Dit systeem is breed toepasbaar in industriële sectoren, waaronder printplaten, vliegtuigen, schepen, raketten, auto's en huishoudelijke apparaten.

Sinuo biedt complete excitatie- en testoplossingen die de productkwaliteit valideren volgens internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Dit trilsysteem voldoet aan de eisen van UN 38.3 clausule 4.3 test T.3, IEC 62133-1:2017 clausule 7.2.2 en IEC 62133-2:2017 clausule 7.3.8.1.

Selectie en specificaties van trilmachines

Testomstandigheden aangepast aan de eisen van de klant
Testtypen: Sinus sweep, Willekeurig, Klassieke schok
Frequentiebereik: 1-2700 Hz
Selectieformule: A(g)=(2πf)²Dcm/980≒A=0,002DmmF², D=A/0,002F², F=M(kg)×A(g)

Hoofddiagram van de uitrusting

Installatieschema

Apparatuurconfiguratie

Onderdeel	Configuratie	Hoeveelheid
Triltafellichaam	A60S44 elektromagnetische excitatiegenerator	1 INSTELLEN
Automatisch centreercontroleapparaat	Centreersysteem met bewegende spoel	1 INSTELLEN

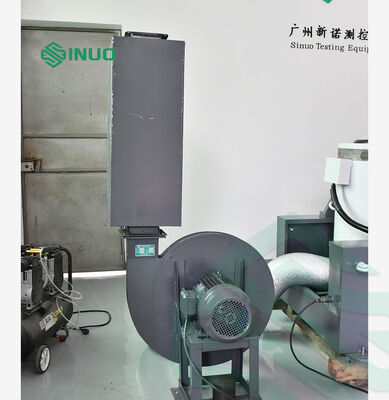

Koelsysteem	B152S Koelventilator (inclusief geluiddemper)	1 INSTELLEN
Verticale aanschuiftafel	VT80 Verticale aanschuiftafel 800×800mm	1 INSTELLEN
Horizontale dia	HG80 horizontale oliefilmdia 800×800mm	1 INSTELLEN
Eindversterker	LA50K digitale schakelende eindversterker	1 INSTELLEN
Beschermingssysteem	Servobeschermingssysteem	1 INSTELLEN
Voeding	Excitatie voeding	1 INSTELLEN
Trillingsregelaar	Digitale vibratiecontroller VCS-2 (2-kanaals)	1 INSTELLEN
Sensoren	Systeemversnellingssensor	2 STUKS
Computersysteem	Besturingscomputer met LCD-monitor	1 INSTELLEN
Accessoires	Aansluitkabels, luchtkanalen, gebruiksaanwijzing, gereedschap, software-cd	1 INSTELLEN

Technische parameters

A60S44 Elektromagnetische excitatiegenerator

Maximale sinusoïdale excitatiekracht	5000Kg.f piek (49KN)
Maximale willekeurige opwindende kracht	5000Kg.f r.ms (49KN)
Maximale impactexcitatiekracht	10000Kg.f piek (98KN)
Frequentiebereik	1-2700 Hz
Maximale verplaatsing	51 mm blz
Maximale snelheid	2,0 m/sec
Maximale acceleratie	100G (980 m/s²)
Resonantiefrequentie van de eerste orde	2500 Hz ± 5%
Laadvermogen	1000 kg
Diameter bewegende spoel	Φ440 mm
Gewicht van de uitrusting	4800 kg

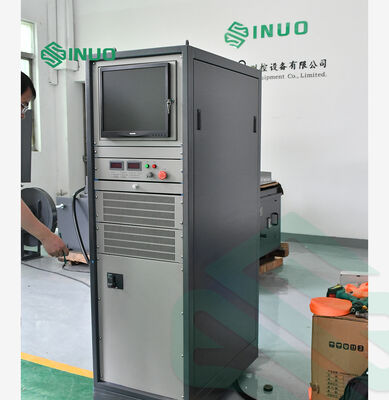

LA50K digitale schakelende eindversterker

Uitgangsvermogen	50KVA
Uitgangsspanning	110Vrms
Uitgangsstroom	550wapens
Conversie-efficiëntie	>90%

Digitale vibratiecontroller VCS-2

Ingangskanalen	2 gelijktijdige ingangskanalen
Controlefuncties	Sinus, willekeurige, klassieke shock
ADC-resolutie	24-bits
Uitgangskanalen	1 uitgangskanaal

Elektrische vereisten

Voeding	AC3-fase 380V/50Hz, 95KVA
Gecomprimeerde lucht	0,6 MPa
Grondweerstand	≤4Ω

Belangrijke systeemcomponenten

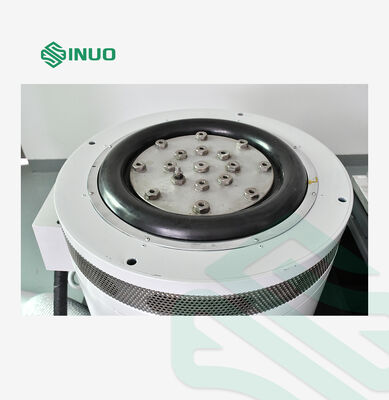

Triltafellichaam

Gegoten en handmatig bewerkte bewegende spoelen met axiale geleiding met dubbele lagers
Dubbele magnetische circuitstructuur met lage fluxlekkage en uniform magnetisch veld
Geavanceerde fosfatatiebehandeling en autolak voor duurzaamheid
Verbeterd koelsysteem met honingraatluchtkanaalontwerp

LA digitale schakelende eindversterker

Betrouwbare IGBT-technologie met hoge stabiliteit
Voldoet aan de EU-"CE"-normen
Hoge signaal-ruisverhouding met sinusoïdale frequentievermenigvuldiging PWM
Elektronische automatische stroomdelingstechnologie

Servobeschermingssysteem

Uitgebreide bescherming, waaronder overspanning van het elektriciteitsnet, onderspanning, faseverlies, logische fouten, te hoge temperatuur, te hoge uitgangsstroom en te grote verplaatsing van het platform.

Verticaal uitbreidingsplatform

Constructie van magnesiumlegering met modale frequentieanalyse, verkrijgbaar in vierkante, ronde of aangepaste configuraties.

Optisch automatisch centreersysteem

Behoudt de balans van de bewegende spoel tijdens het laden en lossen.

Horizontale dia

Hoge kantelmomentbeperking met oliefilmdempende eigenschappen voor een stabiele werking.

Functies van digitale vibratiecontroller

Hoge prestaties en betrouwbaarheid met 32-bit floating-point DSP-processor
Gebruiksvriendelijke Windows-gebaseerde software met automatische wizardfuncties
Modulair ontwerp voor flexibele configuratie
Uitgebreide veiligheidsfuncties en testbeëindigingsopties
Automatische generatie van testrapporten in Word- of PDF-formaat

Technische parameters van de controller

Parameter	Specificatie
Ingangskanalen	2 gelijktijdige ingangskanalen
ADC-resolutie	24-bits
Dynamisch bereik	>100dB
Uitgangskanalen	1 uitgangskanaal
Uitgangsbereik	±10V

Controlefuncties

Willekeurige controle:Gaussiaanse willekeurige signalen met overdrachtsfunctie-equalisatie, frequentiebereik 0-4800 Hz (uitbreidbaar tot 18750 Hz)

Sinuscontrole:Hoogwaardige sinus- en sinuszwaaisignalen met harmonische vervorming <-100dB, frequentiebereik 1Hz-5000Hz

Klassieke schok:Ondersteunt halve sinusgolf, klokgolf, rechthoekige golf, trapeziumvormige golf en zaagtandgolfvormen die voldoen aan de MIL-STD-810- en ISO-normen
