ASTM D4728 Trillingsproefsysteem voor Duurzaamheid van Verzendcontainers

ASTM D4728 Trillingsproefsysteem voor Duurzaamheid van Verzendcontainers

Merknaam:	Sinuo
Modelnummer:	SN553- EV211HG80VT80VCS-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Software:

Sinus, willekeurig, schok

Misstaplijst:

Aluminiumlegering

Max. Verplaatsing:

51 mm p-p

Max. Kracht:

1100 kg

Max. Versnelling:

100g

Max. Laden:

300 kg

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

110W elektrische veiligheid het Testen Materiaal

OBC-Lossingselektrische veiligheid het Testen Materiaal

OBC-de analysator van de Lossingselektrische veiligheid

Productbeschrijving

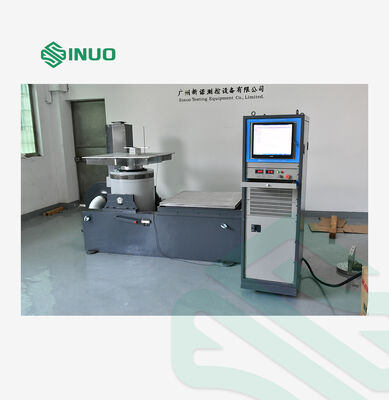

ASTM D4728 Vibratieproefsysteem voor duurzaamheid van scheepvaartcontainers

Productoverzicht

Het ASTM D4728 Vibration Testing System is ontworpen voor uitgebreide duurzaamheidstests van scheepvaartcontainers, waarbij reële omgevingsomstandigheden worden gesimuleerd om de kwaliteit en prestaties van het product te valideren.

Toepassingen

Vibratieonderzoek evalueert hoe componenten en apparaten onder reële omgevingsomstandigheden reageren door gebruik te maken van gecontroleerde opwinding of schok.De toepassingen strekken zich uit over verschillende industriële sectoren, waaronder:

Elektrische circuits en elektronische componenten
Vliegtuigen, schepen en ruimtesystemen
Autocomponenten en voertuigen
Huishoudelijke apparaten en consumentenproducten
Raketten, raketten en defensieapparatuur

Sinuo biedt complete opwinding en testoplossingen die voldoen aan nationale en internationale normen, waaronder UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Technische specificaties

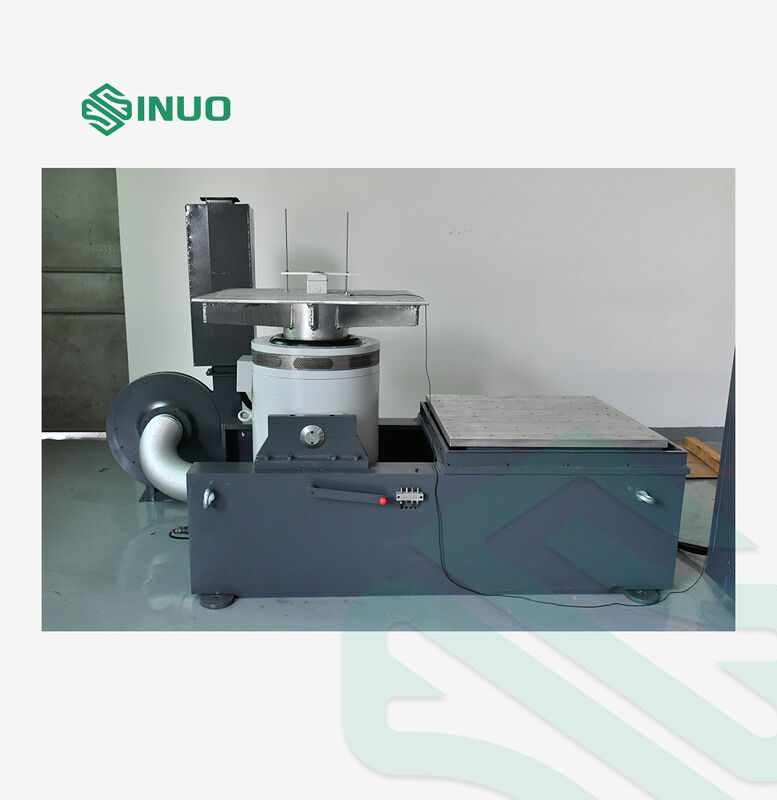

A11S24 Generator voor elektromagnetische opwinding

Parameter	Specificatie
Maximale sinusvormige opwindingskracht	1100 kg.f piek
Maximale willekeurige opwindende kracht	1100Kg.f r.m.
Maximale slagopwekkingskracht	2200 kg.f piek
Frequentiebereik	1-2800 Hz
Maximale verplaatsing	51 mm p-p
Maximale snelheid	2 m/s
Maximale versnelling	100 g
Resonantiefrequentie van eerste orde	2500 Hz ± 5%
Maximale belasting	300 kg
Frequentie van trillingsisolatie	2.5 Hz
Bewegende spoeldiameter	F240 mm
Gewicht van de bewegende spoel	11 kg
Schroef op tafel	17 × M10
Fluxlek	< 1 mT (10 gauss)
Toegelaten excentrisch moment	500 N.m.
Grootte van de apparatuur	L1300mm × D940mm × H800mm (exclusief verticale uitbreidingstafel)
Gewicht van de apparatuur	880 kg (exclusief horizontale glijtafel)

SA-6K Digitale schakelversterker

Parameter	Specificatie
Uitgangsvermogen	12 kVA
Uitgangsspanning	120 V
Uitgangsstroom	100A
SNR	> 65 dB
Versterkergrootte	D900mm × L600mm × H1130mm

Servo-beschermingssysteem

Uitgebreide beschermingsfuncties, waaronder: temperatuur, winddruk, oververplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, bediening van de stroomvoorziening, logische storing,en inputfaseverlies.

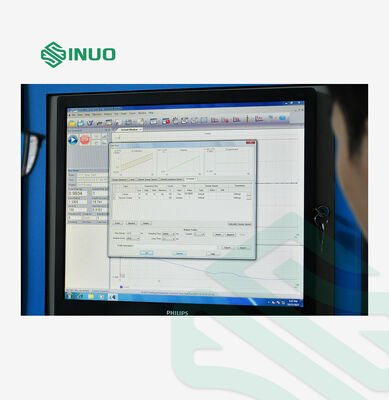

Digitale trillingsregelaar VCS-2

Component	Specificatie
Hardwareconfiguratie	2 gelijktijdige invoerkanalen, 1 uitgangskanal
Control Function Module	Sinus, willekeurige, klassieke schok
Controlecomputer	17" originele merkcomputer met LCD-scherm, Windows 10
Software	Chinese/Engelse werking, tijddomein- en frequentiedomeinanalyse, signaalbron, sinusfrequentie sweep analyse, automatische WORD-testverslaggeneratie, weergave en opslag van gegevens,Testparameterinstelling en analysefuncties

System Accelerator

Parameter	Specificatie
Frequentiebereik	1-7000 Hz
Gevoeligheid	30 stuks/g
Temperatuurbereik	-40 tot 180°C

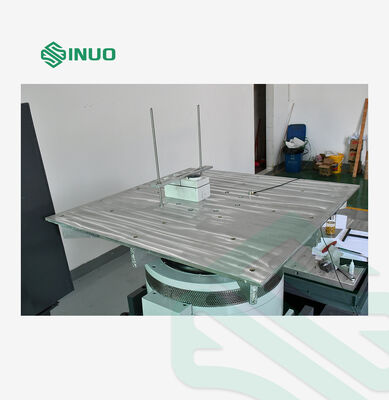

VT80 Verticale uitbreidingstabel

Parameter	Specificatie
Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	800 × 800 mm
Vaste gaten	M10 rechthoekige verdeling 100 mm × 100 mm, duurzaam en slijtvast
Hoogste gebruiksfrequentie	Sine 1000 Hz, willekeurige 2000 Hz
Gewicht	Ongeveer 23 kg.

HG80 Horizontale oliefilm glijtafel

Parameter	Specificatie
Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	800 × 800 mm
Vaste gaten	M10 rechthoekige verdeling 100 mm × 100 mm, duurzaam en slijtvast
Hoogste gebruiksfrequentie	Sine 2000 Hz, willekeurige 2000 Hz
Gewicht	Ongeveer 29 kg (zonder aansluitkop)

B402S Koelventilator

Parameter	Specificatie
Fankracht	4 kW
Ventilatorstroom	40.8 m3/min

Elektrische vereisten

Verplichting	Specificatie
Stroomvoorziening	AC 3-fase 380V/50Hz 18 kW
Gecomprimeerde lucht	0.6Mpa
Grondweerstand	≤ 4Ω

Digitale trillingscontroleerfuncties

Willekeurige controle

Gebruikt transferfunctie-equalization met door de gebruiker gedefinieerde vermogensspectrumdiagrammen.Ingebouwde adaptieve besturingsalgoritmen reageren snel op niet-lineariteiten van het systeem, resonantiefrequentie en belastingveranderingen.

Frequentiebereik: 0-4680 Hz (uitbreidbaar tot 18750 Hz)
Resolutie: 100, 200, 400, 800, 1600, 3200 spectrale lijnen
Sturingspanningsbereik: > 90 dB
Controlestrategie: enkelkanaalcontrole, gewogen gemiddelde, maximale waarde, minimale waarde

Sine Control

Biedt kwalitatief hoogwaardige sinus- en sinus-sweepsignalen met nauwkeurige amplitudecontrole.

Frequentiebereik: 1 Hz-4680 Hz (uitbreidbaar tot 10000 Hz)
Gesloten lustijd: 5 mS
Harmonische vervorming: < 100 dB
Frequentie-sweepmodussen: lineair (0-6000 Hz/min) en logaritmisch (0-100 Oct/min)
Veegrichting: omhoog en omlaag
Duur van het vegen: instelbaar op basis van aantal vegen of testtijden

Klassieke schok

Het maakt gebruik van een transferfunctie-equalizatiemethode die verschillende golfvormtypes ondersteunt, waaronder halve sinusgolf, belgolf, rechthoekige golf, trapeziumgolf, voorpiekzaaggolf,Achterste piek zaagtandgolf, en een driehoekige golf.

Duur van de puls: 0,5 tot 3.000 mS
Maximale analysebandbreedte: 22000 Hz
Framegrootte: maximaal 16384
Naleving: MIL-STD-810 (Amerikaanse militaire norm), ISO-norm, door de gebruiker gedefinieerde limieten voor onderbrekingsregeling
