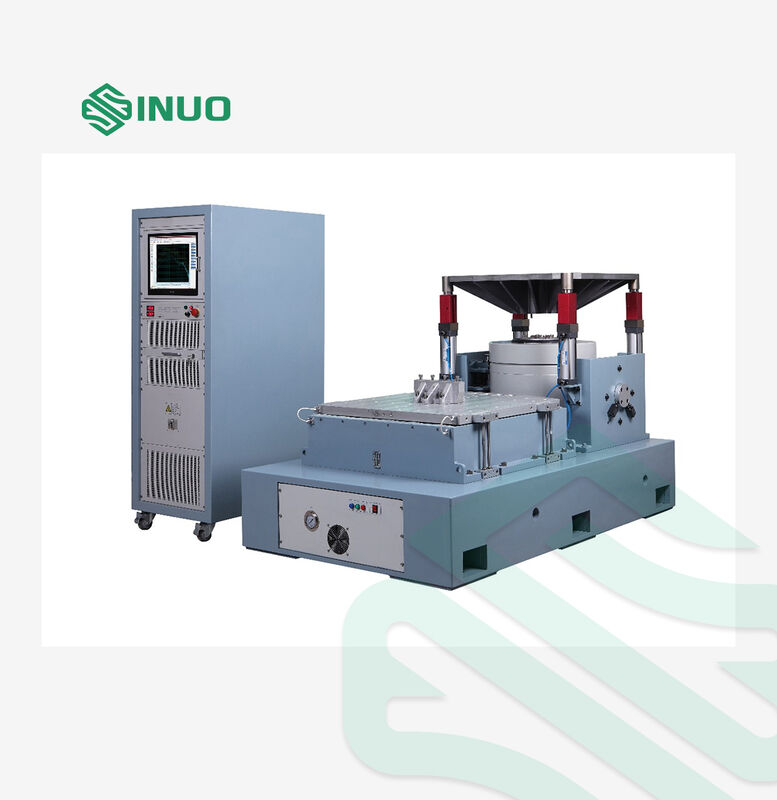

MIL-STD-810 Elektrodynamische trillingsshaker voor een betere duurzaamheid

Voor de toepassing van deze richtlijn geldt:Elektrodynamische trillingsshaker voor een betere duurzaamheid

Toepassing van het product

Vibratieonderzoek is het opwinden of schokken van een onderdeel of een apparaat om te zien hoe het in een reële omgeving zou reageren.van industriële producten zoals printplaten, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Sinuo kan u voorzien van de hele opwinding en het testen van het schema, en bewijzen de kwaliteit van de producten voor u volgens de nationale en internationale normen, zoals GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC en ASTM.

Vibratie-machine selectie formule en trillingsgenerator structuur diagram

1- de door het bedrijf van de klant aangeboden testomstandigheden;

2Testtype: sinus sweep; willekeurig; schok

3Frequentiereactiebereik: 1-3000 Hz

4. Formule: A(g)=(2πf) 2Dcm/980 A=0,002DmmF2 D=A/0,002F2

F=M(kg) ×A(g)

Instructies voor de configuratie van de apparatuur

Technische parameters van de apparatuur

1Vibratietafel lichaam

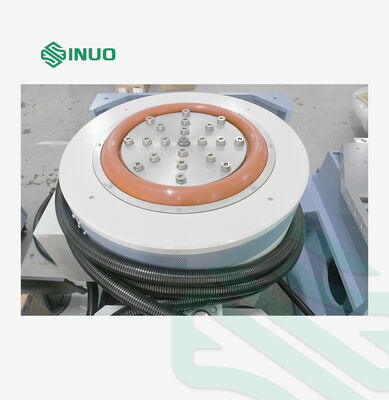

1.1 Bewegende spoel

De trillende tafel is uitgerust met gegoten en met de hand bewerkte bewegende spoelen, een opto-elektronisch laadondersteuningssysteem en een dubbellagersachiale begeleiding.Dual bearing begeleiding is een uniek kenmerk dat helpt bij het verminderen van dynamische axiale kruising en rotatie tijdens trillingen testen voor een superieure duurzaamheid.

1.2 Spiraal van opwinding

Dubbele magnetische circuitstructuur, laag fluxlek, gelijkmatig magnetisch veld.

1.3 lichaamsoppervlak

Met behulp van geavanceerde fosfateringsbehandeling en verftechnologie voor auto's heeft het langdurige slijtage- en roestbestrijdende effecten.

1.4 Koelkamers:

De spiraal heeft een honingraat luchtkanaal en de middelste magnetische ring heeft een dubbele laag shunt luchtkanaal.Een nieuw luchtkanaalontwerp wordt aangenomen om het koeleffect te verbeteren.

2. LA Digitale schakelversterker

Digitale schakelversterker van de LA-serie gebruikt betrouwbare IGBT-technologie:

a. Hoge stabiliteit en betrouwbaarheid

b. Voldoen aan de eisen van de EU-norm "CE"

c. Met behulp van de technologie voor de modulatie van de breedte van de puls door sinusoïdale frequentievermenigvuldiging is de signaal/geluidsverhouding van de vermogenstoenameversterker hoog.

d. Gebruikmakend van het werkingsprincipe van het schakelen van de voedingsbron, is de omzettingsefficiëntie hoog.

e. Gebruik van elektronische automatische technologie voor het delen van stroom

f. Goede veiligheidsprestaties.

3. Servo-beschermingssysteem

Volledige beschermingsfuncties, met inbegrip van overspanning van het elektriciteitsnet, onderspanning, faseverlies, logische storing, doorvoer van de voedingsmodule, overtemperatuur, uitgangsoverdracht, uitgangsoverdracht,aandrijfvermogen, platformoververplaatsing, platformtemperatuur, externe vergrendeling, enz.

4Verticaal uitbreidingsplatform.

Het verlengplatform wordt gewoonlijk gebruikt als platform voor grotere montage-exemplaren en kan vierkant of rond zijn of door de gebruiker worden gedefinieerd.Om het effect van de dynamische kenmerken van het uitgebreide platform te verminderenIn het kader van de verlengingsprocedure moeten alle verlengplatformen gemodelleerd en geanalyseerd worden op hun modale frequenties.

5Foto-elektrisch automatisch centersysteem

Een automatisch centersysteem zorgt ervoor dat de bewegende spoel tijdens het laden en lossen altijd gecentreerd is.

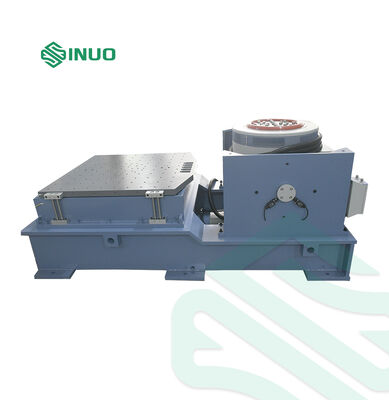

6. Horizontaal schuifplatform

Het ontwerp van de horizontale glijbaan heeft een hoog omdraaimoment en zijdelingse beveiliging.heeft een hoog dynamisch momentgrens en behoudt de dampendragende eigenschappen van de leidende oliefilmDe horizontale schuiftafel bestaat uit een schuifplaat, een verbindingshoofd, een natuurlijke granieten plaat, een horizontale schuiftafelbasis en een onafhankelijke oliebron.

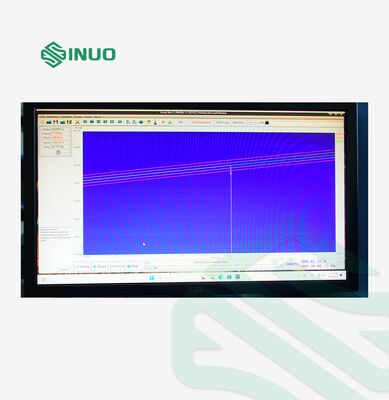

7Digitale trillingsregelaar

De vibratiecontroller heeft een geavanceerd gedistribueerd structuur systeem. De gesloten lus besturing wordt gerealiseerd door de DSP-processor, en de PC is onafhankelijk van de controle lus.Het zorgt voor de real-time en hoge efficiëntie van het besturingssysteemHet kan tijdig en snel reageren op eventuele wijzigingen in het testsysteem en zorgt voor de stabiliteit en hoge precisie van de besturing.De hardware gebruikt een 32-bits DSP-processor met een hoofdfrequentie tot 300 MHz en een ADC/DAC met een resolutie van 24 bits.De controller regelt het dynamische bereik willekeurig om hoger te zijn dan 90 dB.en de signaal-geluidsverhouding groter is dan 100 dB.

Kenmerken

a. Hoge prestaties en betrouwbaarheid

De gesloten schakeling wordt geregeld door de DSP-processor en de PC is onafhankelijk van de schakeling.Het kan tijdig en snel reageren op wijzigingen in het testsysteemAlle ingangskanalen zijn voorzien van 24-bits resolutie ADC's, geruisarm hardwareontwerp en ingebouwde analoge en digitale anti-aliasing filters.die de hoge nauwkeurigheid van de analyse effectief garanderen.

b. Gemakkelijk te bedienen

De op Windows gebaseerde toepassingssoftware is gemakkelijk te bedienen en rijk aan hulpfuncties.De krachtige automatische assistent van het systeem en de automatische generatie van testrapporten maken repetitieve en saaie testtaken eenvoudigDe testparameterinstellingen zijn rijk en strikt, en de USB2.0-interface maakt het nauwer en harmonieus verbonden met de computer.

c. Krachtige functies en flexibiliteit

De trillingsregelaar is een krachtig trillingsbeheersplatform dat meerdere complexe taken kan uitvoeren.verschillende toepassingssoftware kan worden geconfigureerd om een verscheidenheid aan analysewerkzaamheden uit te voeren om aan uw verschillende test- en analysebehoeften te voldoenDe controller heeft een modulair ontwerp en kan de bijbehorende hardware en software configureren naargelang de behoeften van de gebruiker.

d. Testveiligheid

De controller zorgt voor kleinschalige signaalcontrole om een voorproef te krijgen van de trillingscontrole van het systeem.En hebben een ruw begrip van de overdracht functie en andere kenmerken van het systeemEr zijn ook meerdere veiligheidscontroles en vergrendelingsinstellingen.Als er een afwijking is in het systeem, kunt u onmiddellijk op de ingebouwde afsluittoets van het systeem drukken om de test te beëindigen.

e. Opstellen van testrapporten

Het ondersteunt een klik snelle generatie van testrapporten in Word-formaat of PDF-formaat.Van de beschrijving van de basiscontrolefunctie van de test tot de specifieke parameters voor de testinstelling, van de controlemarkt spectrumcurve tot het testtijddomein en de frequentiedomeincurve, is alles beschikbaar.Het is handig voor u om te wijzigen en maken volgens verschillende test rapport specificatiesHet kan rechtstreeks worden afgedrukt en gepreviewd, en kan online worden verzonden.

Belangrijkste technische parameters van de digitale trillingsregelaar

Beschrijving van de functie van de digitale trillingsregelaar

Willekeurige controle

Volgens het door de gebruiker gedefinieerde vermogensspectrumdiagram (gemaakt door de doelspektrumeditor) gebruikt de willekeurige besturing de methode van transferfunctie-equalization.Continu uitvoeren van gaussische willekeurige signalen om snel real-time en nauwkeurige meerkanaals gesloten-lusbesturing te implementerenIngebouwde adaptieve besturingsalgoritmen reageren snel op niet-lineariteit, resonantiefrequentie en veranderingen in belasting.

Frequentiebereik: 0~4800Hz, uitbreidbaar tot 18750Hz

Resolutie: 100, 200, 400, 800, 1600, 3200 spectrale lijnen

Sturingspanningsbereik: > 90 dB

Beheersstrategie: enkelkanaalbeheersing, gewogen gemiddelde, maximale waarde, minimale waarde.

Sine controle

Sinus biedt analoge kwaliteit sinus- en sinus-sweepsignalen met controle over de amplitude van de sinusgolfvorm.en de duur van het verblijf kan worden bepaald door het instellen van de tijd of het aantal cycli van het sinussignaal.

Frequentiebereik: 1 Hz~5000 Hz, uitbreidbaar tot 10000 Hz

Gesloten lustijd: 5 mS

Harmonische vervorming: < 100 dB

Frequentiesweep modus: lineaire frequentiesweep 0~6000 Hz/min.

Veegrichting: omhoog, omlaag

Duur van het vegen: kan worden ingesteld als het aantal vegen of testtijden.

Klassieke schok

Aanvaard de transferfunctie-evaluatiemethode, ondersteunt halve sinusgolf, belgolf, rechthoekige golf, trapeziumgolf, voorste piek zaagtandgolf, achterste piek zaagtandgolf, driehoekige golf.Gebruikers kunnen ook de piekwaarde van de puls invoeren volgens hun behoeften.

Pulsduur van 0,5 tot 3.000 mS

Maximale analysebandbreedte 18750 Hz

Framegrootte: maximaal 16384

Voldoen aan de normen: MIL-STD-810 (Amerikaanse militaire standaard), ISO-standaard, door de gebruiker gedefinieerde onderbrekingsbeheerslimiet.
