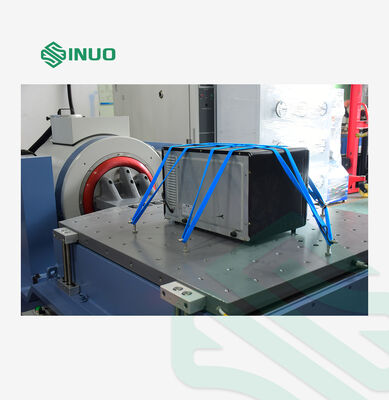

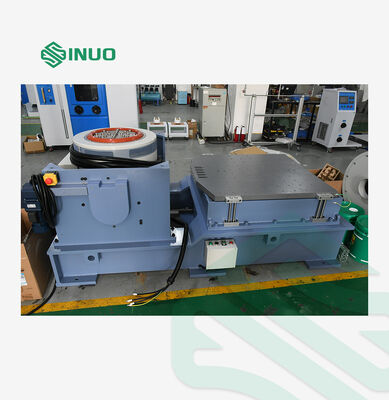

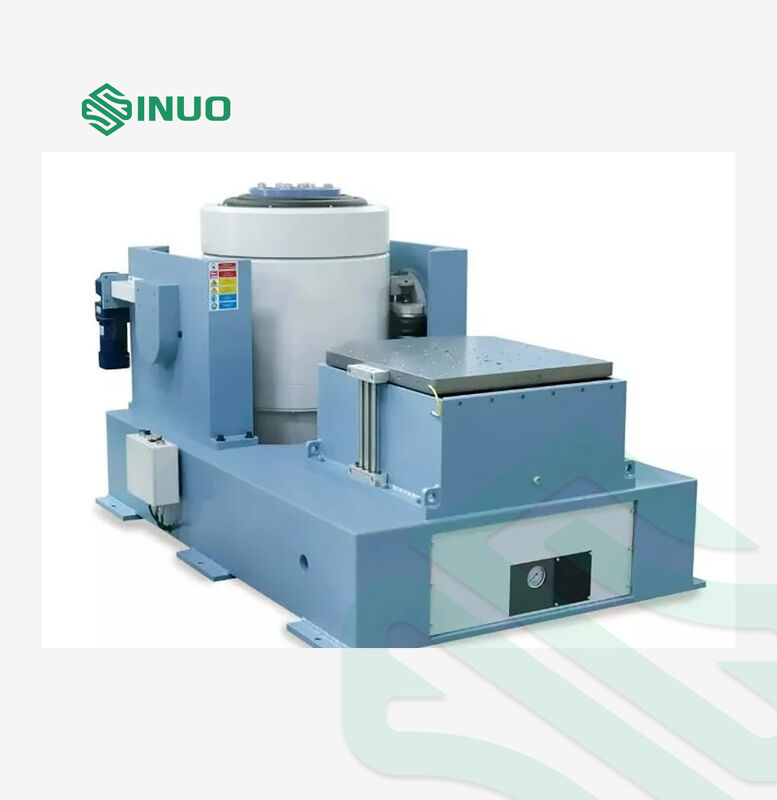

ISO&ASTM Verticale Trillingstestapparatuur voor Componententests

ISO&ASTM Verticale Trillingstestapparatuur voor Componententests

Merknaam:	Sinuo
Modelnummer:	SN553-EV440HB120VT60VCS-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Maximale sinusoïdale excitatiekracht:

4000Kg.f piek (40KN)

Maximale willekeurige opwindende kracht:

4000Kg.f rms (40KN)

Maximale impact-excitatiekracht:

8000Kg.f piek (80KN)

Frequentiebereik:

1~2700 Herz

Maximumverplaatsing:

100 mm p-p

Maximale snelheid:

2m/s

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

3000V elektrische veiligheid het Testen Materiaal

De Elektrische veiligheid van de motorstator het Testen Materiaal

Duplexev het laden testmateriaal

Productbeschrijving

ISO & ASTM Verticale trillingsproefapparatuur voor de test van componenten

Vibratieonderzoek omvat spannende of schokkende componenten en apparaten om de werkelijke omgevingsomstandigheden te simuleren en de prestaties te evalueren.Deze testmethode wordt op grote schaal toegepast in alle industriële sectoren, met inbegrip van printplaten, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Toepassing van het product

Sinuo biedt uitgebreide opwinding en testoplossingen die de kwaliteit van het product valideren volgens nationale en internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,en ASTM.

Technische specificaties

VG4000-100 Generator voor elektromagnetische opwinding

Maximale sinusvormige opwindingskracht	4000Kg.f piek (40KN)
Maximale willekeurige opwindende kracht	4000Kg.f rms (40KN)
Maximale slagopwekkingskracht	8000Kg.f piek (80KN)
Frequentiebereik	1-2700 Hz
Maximale verplaatsing	100 mm p-p
Maximale snelheid	2 m/s
Maximale versnelling	100G (980 m/s2)

Relatie tussen maximale belasting en acceleratie

5G (49m/s2)	760 kg
10G (98m/s2)	360 kilo.
20G (196m/s2)	160 kg
30 G (294 m/s2)	93 kg

Resonantiefrequentie van eerste orde	2500 Hz ± 5%
Maximale belasting	800 kg
Frequentie van trillingsisolatie	2.5 Hz
Bewegende spoeldiameter	Φ420 mm
Gewicht van de bewegende spoel	40 kg
Fluxlek	< 10 gauss
Toegelaten excentrisch moment	> 500 N.m
Afmetingen van de apparatuur	1400 mm × 1300 mm × 1240 mm (exclusief verticale uitbreidingstafel)
Gewicht van de apparatuur	3600 kg

LA-45 Digitale schakelversterker

Uitgangsvermogen	45 KVA
Uitgangsspanning	110 vrm
Uitgangsstroom	400 Arms
SNR	≥ 70 dB
Versterker afmetingen	810 mm × 555 mm × 1810 mm

Servo-beschermingssysteem

Uitgebreide beschermingsfuncties, waaronder temperatuurbewaking, winddrukregeling, bescherming tegen oververplaatsing, bescherming tegen overspanning, bescherming tegen overstroom,Invoeronderspanning, externe storingsdetectie, controle van de voeding, logische storingsdetectie en bescherming tegen invoerfaseverlies.

Digitale trillingsregelaar VCSusb-2

Hardwareconfiguratie	2 gelijktijdige invoerkanalen, 1 uitgangskanal
Control Function Module	Sinus, willekeurige, typische schok
Controlecomputer	Originele merkcomputer met LCD-monitor

Software mogelijkheden omvatten Chinese/Engelse operationele interface, tijd domein en frequentie domein analyse, signaal bron management, sinus frequentie sweep analyse,Automatische WORD-testverslaggeneratie, weergave en opslag van gegevens, configuratie van testparameters en uitgebreide functies voor signaal- en gegevensanalyse.

System Accelerometer

Frequentiebereik	1-12000 Hz
Gevoeligheid	30 stuks/g
Temperatuurbereik	-24 tot 250°C

VT60 Verticale uitbreidingstabel

Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	600 × 600 mm
Vaste gaten	M8 rechthoekige verdeling 100 mm × 100 mm schroefmouw van roestvrij staal
Hoogste gebruiksfrequentie	Sine 2000 Hz, willekeurige 2000 Hz
Gewicht	Ongeveer 60 kg

HB120 Horizontale schuiftafel met oliefolie

Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	1200 × 1200 mm
Vaste gaten	M12 rechthoekige verdeling 100 mm × 100 mm schroefmouw van roestvrij staal
Hoogste gebruiksfrequentie	Sine 500 Hz, willekeurig 2000 Hz
Gewicht	Ongeveer 170 kg

BL-5000 koelventilator

Fankracht	15 kW
Ventilatorstroom	1.2 m3/s
Ventilatordruk	6.5 kpa

Elektrische vereisten

Stroomvoorziening	AC 3-fase 380V/50Hz 65 kW
Gecomprimeerde lucht	0.6 Mpa
Grondweerstand	≤ 4 Ω
