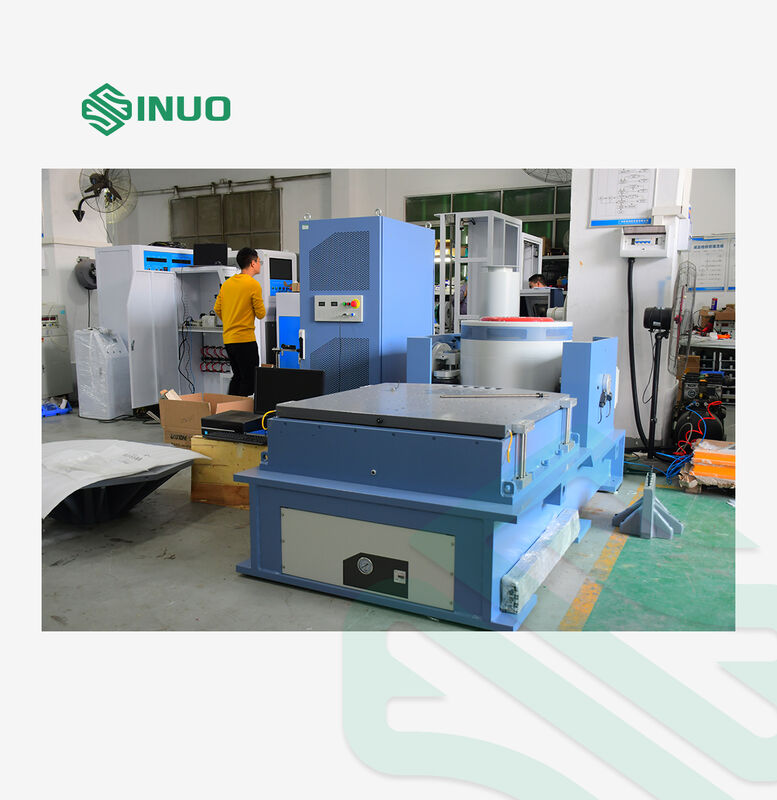

Trillingstest Systeem: 1400 kgf Kracht, 1–4000 Hz, 100G Versnelling

Trillingstest Systeem: 1400 kgf Kracht, 1–4000 Hz, 100G Versnelling

Merknaam:	Sinuo
Modelnummer:	SN553-EV207HG60VT60VCSusb-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Koelmethode:

Lucht-koelt

Controlemodule:

Sinus, willekeurige, klassieke shock

sinus:

700Kg.f ((5880N) piek

Schok Froce:

1400Kg.f ((11760N) piek

Willekeurige kracht:

600Kg.f ((5880N) r.ms.

Max. Verplaatsing:

51 mm p-p

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

Evbatterij van CEI 62196 het testen materiaal

Evbatterij van ISO 6469 het testen materiaal

21.5in LCD ev het laden testmateriaal

Productbeschrijving

Vibratieproefsysteem: 1400 kgf kracht, 1 ‰ 4000 Hz, 100 G versnelling

Een hoogwaardig elektromagnetisch trillingstestsysteem dat is ontworpen voor uitgebreide productonderzoek en kwaliteitsvalidatie.

Toepassing van het product

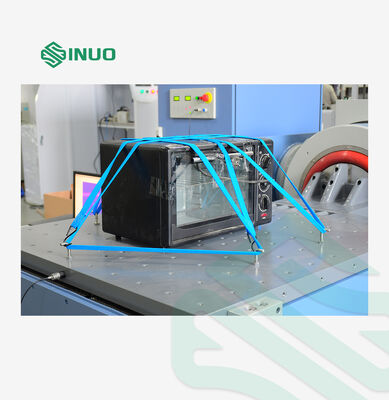

Vibratietests simuleren de werkelijke omgevingsomstandigheden om de prestaties van componenten en apparaten te evalueren.raketten, raketten, auto's en huishoudelijke apparaten.

Sinuo biedt complete opwinding en testoplossingen, die ervoor zorgen dat de kwaliteit van het product voldoet aan nationale en internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Technische specificaties

A07S23 Generator voor elektromagnetische opwinding

Maximale sinusvormige opwindingskracht	700 kgf (5880N) piek
Maximale willekeurige opwindende kracht	600 kgf (5880N) r.m.
Maximale slagopwekkingskracht	1400 kgf (11760N) piek
Frequentiebereik	1 ‰ 4000 Hz
Maximale verplaatsing	51 mm p-p
Maximale snelheid	2 m/s
Maximale versnelling	100G (980 m/s2)
Maximale belasting	300 kg
Frequentie van trillingsisolatie	2.5 Hz
Bewegende spoeldiameter	Φ230 mm
Gewicht van de bewegende spoel	7 kg
Schroeven voor tafel	16 × M10
Fluxlek	< 10 gauss
Toegelaten excentrisch moment	300 Nm
Afmetingen van de apparatuur	915×740×780 mm (exclusief verticale uitbreidingstafel)
Gewicht van de apparatuur	880 kg (exclusief horizontale glijtafel)

SA-6K Digitale schakelversterker

Uitgangsvermogen	7 KVA
Uitgangsspanning	120 V
Uitgangsstroom	70 A
Efficiëntie van de versterker	≥ 90%
In- en buitenniveau	116 kHz
SNR	≥ 65 dB
Geluid	≤ 70 dB
Versterker afmetingen	900 × 600 × 1130 mm

Servo-beschermingssysteem

Uitgebreide beschermingsfuncties, waaronder temperatuur, winddruk, oververplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, stroomvoorziening, logische storing,en monitoren van het verlies van de invoerfase.

Digitale trillingsregelaar VCSusb-2

Hardwareconfiguratie	2 gelijktijdige invoerkanalen, 1 uitgangskanal
Control Function Module	Sinus, willekeurige, klassieke schok
Controlecomputer	17" originele merkcomputer met lcd-monitor
Software	Chinese/Engelse werking, analyse van tijds- en frequentiedomeinen, signaalbron, sinusfrequentie-sweep-analyse, automatische WORD-testverslaggeneratie

System Accelerometer

Frequentiebereik	1 ∼ 12000 Hz
Gevoeligheid	30 stuks/g
Temperatuurbereik	-40 tot 180°C

VT60 Verticale uitbreidingstabel

Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	600 × 600 mm
Vaste gaten	M8 rechthoekige verdeling, duurzaam en slijtvast
Hoogste gebruiksfrequentie	Sine 1000 Hz, willekeurige 2000 Hz
Gewicht	Ongeveer 48 kg

HG60 Horizontale oliefilm glijtafel

Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	600 × 600 × 60 mm
Vaste gaten	M8 rechthoekige verdeling, duurzaam en slijtvast
Hoogste gebruiksfrequentie	Sine 2000 Hz, willekeurige 2000 Hz
Gewicht	Ongeveer 57 kg (zonder aansluitkop)

B402S Koelventilator

Fankracht	4 kW
Ventilatorstroom	41 m3/s

Elektrische vereisten

Stroomvoorziening	AC 3-fase 380V/50Hz 18 kW
Gecomprimeerde lucht	0.6 MPa
Grondweerstand	≤ 4 Ω

Systemfuncties

Hoge prestaties en betrouwbaarheid

DSP-processor maakt gesloten-loop besturing mogelijk met PC-onafhankelijke werking voor real-time respons. 24-bits resolutie ADC's, laag geluidsniveau hardware ontwerp,en ingebouwde anti-aliasing filters zorgen voor een hoge precisie analyse en betrouwbare prestaties.

Eenvoudige werking

Windows-gebaseerde toepassingssoftware met een intuïtieve interface en rijke hulpfuncties.0-interface zorgt voor naadloze computerverbinding.

Krachtig en flexibel

Modulair trillingsbesturingsplatform dat meerdere complexe taken ondersteunt.

Testveiligheid

Kleinschalige signaalbeheersing geeft een voorproefje van de trillingskenmerken van het systeem; meerdere veiligheidscontroles en vergrendelingsinstellingen beschermen testers, testobjecten en apparatuur.Ingebouwde noodbeëindigingssleutel voor onmiddellijke beëindiging van de test.

Generatie van testrapporten

Eenvoudige generatie van WORD- of PDF-testrapporten. Uitgebreide documentatie omvat testcontrolefuncties, instellingsparameters, streefspectrumcurven en tijd/frequentie domeinanalyse.Direct drukken, preview en online distributie mogelijkheden.
