| Merknaam: | Sinuo |
| Modelnummer: | SNE6832C |
| MOQ: | 1 |
| Prijs: | Customized |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 20 reeksen/maand |

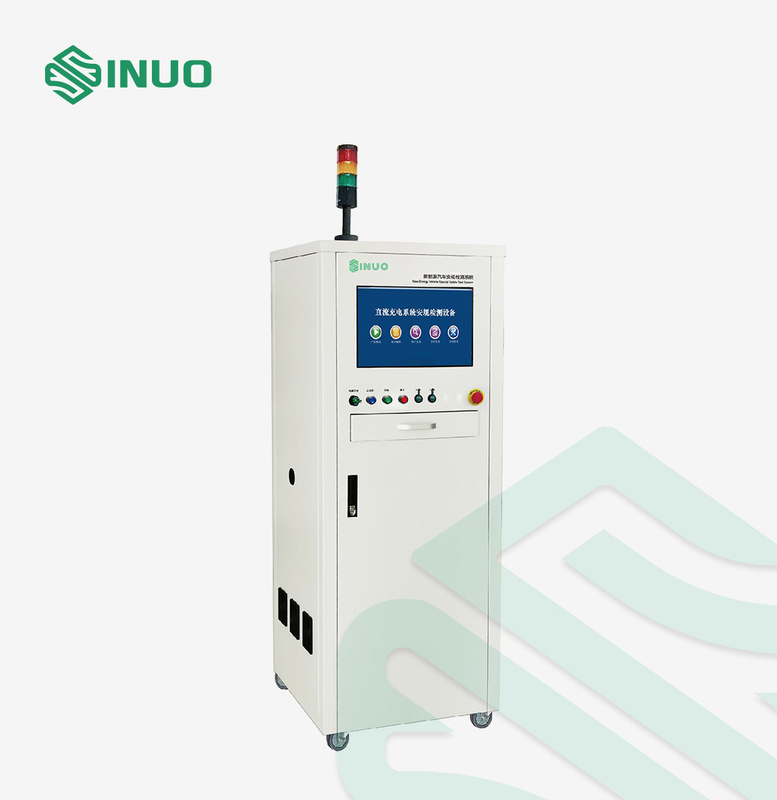

ISO 6469 Proefsysteem van de het Voertuiginteroperabiliteit van New Energy het Elektro
Nageleefde Normen & Clausules
ISO-6469-1:2019 dreef elektrisch wegvoertuigen aan — Veiligheidsspecificaties — Deel 1: Het navulbare systeem van de energieopslag (RESS)
CEI-62196:2020stoppen, contactdoos-afzet, voertuigschakelaars en voertuig hetgeleidende laden van elektrische voertuigen
GB/T 34657.1-2017 Elektrisch voertuig Geleidend het Laden de Specificatiedeel 1 van de Interoperabiliteitstest: Voedingmateriaal
GB/T 27930-2015 het Communicatie Protocol tussen de Elektrisch voertuig Buitenboord Geleidende Lader en het Batterijbeheersysteem
Conformiteitstest van GB/T 34658-2017 van Communicatie Protocol tussen Elektrisch voertuig Buitenboord Geleidend Lader en Batterijbeheersysteem
…
Materiaaloverzicht
Het het laden systeem (gelijkstroom-laden en AC die laden) is een belangrijk testpunt in het ontwerpproces van nieuwe energievoertuigen, vooral de het laden interoperabiliteitstest tussen het voertuig en de het laden stapel. SNE6831 proefsysteem van de het voertuiginteroperabiliteit van de reeks die is het nieuwe energie een product speciaal door ons voor de nieuwe de testindustrie van het energievoertuig wordt ontwikkeld. Het proefsysteem laadt elektrische voertuigen door buitenboordladers te simuleren en overeenkomstig het standaard communicatie protocol en materiaalwerkschema. De het controleproces, opeenvolging van de verbindingscontrole en de abnormale het laden statusreactie worden getest.
Gelijkstroom-het Laden het Project van de Interoperabiliteitstest
| Voertuig ladende en drijfkoppelingstest |
| De test van de verbindingsbevestiging |
| De test van de zelfinspectiefase |
| Klaar om test te laden |
| Het laden fasetest |
| Normale het laden eindtest |
| Het laden de opeenvolgingstest van de verbindingscontrole |
| De test van de isolatiemislukking |
| Communicatie onderbrekingstest |
| PE gebroken naaldtest |
| Conformiteitstest van communicatie protocol tussen gelijkstroom-het laden stapel en batterijbeheersysteem |
| Testpunt 2 de waardetest van het grensvoltage |
| De hulptest van de het voltagewaarde van de voedinggrens |
AC het Laden het Project van de Interoperabiliteitstest
| Voertuig ladende en drijfkoppelingstest |
| De test van de verbindingsbevestiging |
| Klaar om test te laden |
| Start en het laden fasetest |
| Normale het laden eindtest |
| Het laden de opeenvolgingstest van de verbindingscontrole |
| De schakelaar S3 maakt test los |
| De open kringstest van CC |
| CP onderbreekt test |
| PWM-de veranderingstest van de plichtscyclus |
| PWM-de over--grenstest van de plichtscyclus |
| PWM-de waardetest van de frequentiegrens |
| CP de test van de het voltagewaarde van de kringsgrens |
| Van de de kringsgrens van CC de test van de de weerstandswaarde |
De Grafiek van de Delectionstroom
1. Materiaal zelf-controle
2. Aftastenstreepjescode
3. Ga aan het testscherm binnen
4. Kies testproject
5. Resultaatoordeel
6. Upload gegevens en druk
Hoofdfunctie
1. Met meerdere kanalen: Test de het het laden controleproces, timing van de verbindingscontrole en de abnormale het laden statusreactie en andere punten, enz.
2. Het schermvertoning: LCD van de 21,5 duim wordt het ware kleur scherm gebruikt, en de interface van het testproces is zichtbaar, wat voor observatie en oordeel geschikt is.
3. Open platform: Het rustte met testprogramma het uitgeven functie, testproject het uitgeven functie uit, testrapport het uitgeven en drukfunctie, de functie enz. van de gebruikersmachtigingsinstelling.
4. Scancodefunctie: Het kan het voertuigvin aantal, VSN-aantal en hoofdtoebehorenaantal registreren, en automatisch de streepjescode associëren om het testrapport te drukken nadat de test wordt voltooid.
5. Intelligent oordeel: Met Open/open en sluit plotseling controlefunctie kort, wordt het toegestaan om geen korte problemen in de lijn na hoogspanningsoutput te vinden, die de materiaal en gebruikersschade te vermijden door verkeerde output wordt veroorzaakt.
6. Toestemmingsbeheer: machtigingsinstelling op verscheidene niveaus, die voor beheer geschikt is.
7. Gegevensbeheer: Beheer diverse gegevens, bescherm de integriteit en de veiligheid van de gegevens, en hebben functies zoals vraag en de uitvoer om aan de gegevensbeheerbehoeften van de productielijn te voldoen.
8. Veiligheidsbescherming: Te sterke intensiteitbescherming, overvoltagebescherming, onder-voltagebescherming, lekkage huidige bescherming en noodsituatiebescherming, enz.
9. Massieve gegevens: Opslag en analyse van steun de de massieve gegevens; MES-systeem die, enz. dokken.
10. Flexibel opstarten: Steun veelvoudige startmethodes zoals scancodeopstarten, knoopopstarten, ver opstarten, enz.
Hoofdlijnen
| Toegepaste normen | ISO 6469, CEI 62196, enz. |
| Steun veelvoudige het laden kanonnen in één machine | Steunac het laden kanon, gelijkstroom-het laden kanon het acessing aan |
| Structuuroptimalisering | De normalisatie en de aanpassing worden gecombineerd, worden scalability en de veiligheid gelijktijdig ontwikkeld, is de structuur eenvoudig, en de logica is duidelijk |
| Sterke toepasselijkheid | Een verscheidenheid van het hangen methodes beschikbaar-hangen karretje, die karretje, hangend rek, cantilever het hangen, enz. begeleiden. |
| Hoge intelligentie | Alle punten te hoeven niet om met de metingskabel herhaaldelijk worden verbonden, en alle tests kunnen in één verbinding worden voltooid. |
| Modulair | Het ontwerp van de systeemarchitectuur is modulair en flexibel, en het systeem is gemakkelijk zich bij te werken en uit te breiden, en is gemakkelijk te handhaven en te bevorderen |
| Flexibele aanpassing | Volgens de behoeften van klanten, verstrek aangepast ontwikkeling en ontwerp van de industrieplatforms, zoals automatische deur openingsverlichting, de dissipatie van de airconditioningshitte |
| Plaatsbouw | Beheer, de installatie die van de projectbouw, materiaal het zuiveren, enz. het het weten. |
Hoofdconfiguratie
| Voeding | 220V±10%, 50Hz±5% of gelijke lokale de voedingvereisten van de cliënt |
| Werkomgevingsvereisten | 0-45℃, ≤85% |
| Systeemconfiguratie | High-profile industriële computer LCD + van de 21,5 duim ware kleur vertoning |
| UPS-noodvoeding | |
| Draadloos ééndimensionaal tweedimensionaal aftastenkanon | |
| Sticker en ontvangstbewijsprinter | |
| PLC interface, USB-interface, netwerkinterface, alarm lichte interface, de interface van de voetschakelaar, printerinterface, de interface van het streepjescodekanon |
