Trillingsproefsysteem voor EV-componententests met multi-assige tafels

Trillingsproefsysteem voor EV-componententests met multi-assige tafels

Merknaam:	Sinuo
Modelnummer:	SN553-EV220H100VCS5X-4
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Sinusduw:

20000N (2200kg.f)

Willekeurige stuwkracht:

20000N (2200kg.f)

Impact stuwkracht:

40000N (4400kg.f)

Frequentiebereik:

DG ≈ 3000 Hz

Maximumverplaatsing:

51 mm

Maximale snelheid:

2m/s

Maximale acceleratie:

981 m/s2 (100 g) (onbelast)

Maximale belasting:

400KG

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

700V elektrische veiligheid het Testen Materiaal

De Elektrische veiligheid van GB 7258 het Testen Materiaal

Het materiaal van de evtest van ISO 6469

Productbeschrijving

Vibratieproefsysteem voor het testen van EV-onderdelen met meerassige tabellen

Environmental Stress Screening (ESS) is zeer effectief bij het elimineren van mogelijke productdefecten tijdens de ontwikkelings- en productiefasen.Dit systeem dient als een cruciaal hulpmiddel voor het identificeren van ontwerpfoute om de betrouwbaarheid te vergroten en de onderhoudskosten te verlagen.

Overzicht van het systeem

Vibratieonderzoek maakt het mogelijk om batterijfouten vroegtijdig te detecteren, simuleren van de werkelijke bedrijfsomstandigheden en uitvoeren van structurele sterktebeoordelingen.Dit veelzijdige systeem biedt betrouwbare testoplossingen voor verschillende soorten batterijen, waaronder lithium-ion, nikkel-metaalhydride, nikkel-cadmium en loodzuurbatterijen, waardoor het ideaal is voor fabrikanten, afdelingen voor kwaliteitscontrole en onderzoeksinstellingen.

Het systeem ondersteunt ook productvermoeidheidstests voor een uitgebreide levenscyclusbeoordeling.

Systeemwerkingsdiagram

Configuratie van het testsysteem

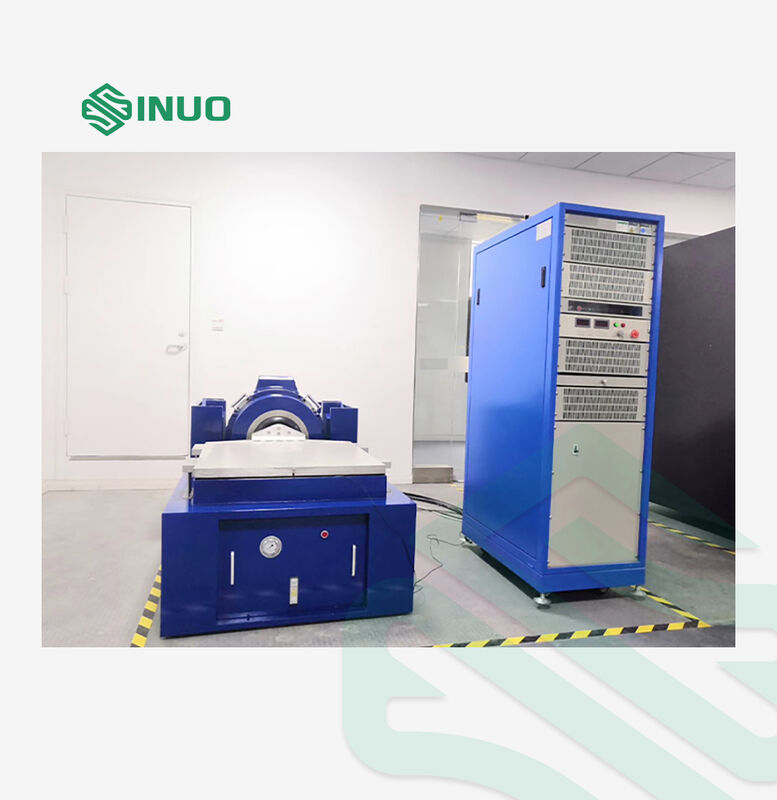

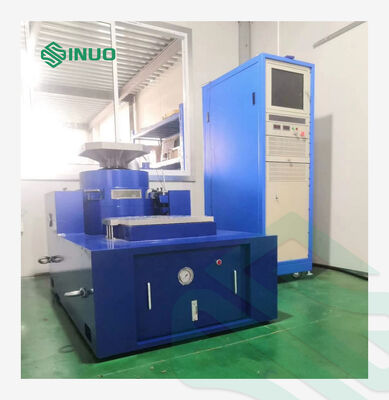

Het trillingstestsysteem bestaat uit een horizontale trillingsgenerator ZZ-2000-21/S-1010, een verticale uitgestrekte tafel TB-1010, een koelventilator FJ-2000 met geluidsdemper,KA-21 digitale schakelversterker, en VENZO-820 trillingscontrole meetinstrument.met optionele integratie in uitgebreide milieutestapparatuur.

Overzicht van de componenten

ZZ-2000 trillingsgenerator

Dubbele magnetische circuitstructuur voor een verhoogde magnetische veldsterkte en verminderde magnetische fluxlekkage
Ontwerp van een skeletloze bewegende spoel voor een lichte constructie en een hoge versnelling zonder belasting
Verwijderingssysteem voor rolarm met lineaire lagerleiding voor een superieure belastingcapaciteit tegen bias
Luchtveerondersteuningssysteem dat een sterke draagkracht en uitstekende lage frequentie kenmerken biedt
Trunnion trillingsisolatie waardoor speciale funderingen niet meer nodig zijn
Geavanceerde luchtgekoelde geruisarme ventilator met geoptimaliseerd luchtkanaalontwerp

KA-21 Digitale schakelversterker

Omvat een krachtimodulebox, een logische modulebox, een voedingsmodule en een excitatieregelaarsmodule
Gebruikt onderdelen van wereldberoemde merken zoals APT, Flint, Mitsubishi, Hitachi en LG
Monitoring in realtime van de operationele status van de module en het systeem
92% vermogensfactorcompensatie voor optimale netcapaciteitsgebruik
Sinusoïdale frequentievermenigvuldiging pulsbreedte modulatietechnologie voor een hoge signaal/geluidsverhouding
92% conversie-efficiëntie met gedwongen luchtkoeling
Elektronisch automatisch delen van de stroom met een parallelle stroomonbalans van ≤ 2%
Omvattend 18-punts beschermingssysteem

TB-1010 Verticale uitbreidingstabel

Deze verlengtafel is ontworpen voor producten met een groter oppervlak dan de standaardtafel en zorgt voor een optimale prestatie door middel van nauwkeurige berekeningen en een zorgvuldig ontwerp.handhaving van de technische specificaties voor de bedrijfsfrequentie, versnelling, uniformiteit van de amplitude en zijrichting.

SC-1010 Lijst met horizontale uitbreiding

Het systeem heeft een vereenvoudigde structuur, een gemakkelijke bediening en een hoge weerstand tegen omdraaimoment en zijdelingse beperkingen.en betrouwbare prestaties door middel van hoogdruk oliefilmtechnologie.

Technische prestatiespecificaties

Vibratiegenerator (ZZ-2000) / Versterker van vermogen (KA-21)

Parameter	Specificatie
Sineuze stuwkracht	20000N (2200kg.f)
Willekeurige stuwkracht	20000N (2200kg.f)
Schokdrijfkracht	40000N (4400kg.f)
Frequentiebereik	DC-3000Hz
Voortdurende verplaatsing	51 mm
Maximale snelheid	2 m/s
Maximale versnelling	981 m/s2 (100 g) geen belasting
Bewegende spoeldiameter	Φ320 mm
Resonantiefrequentie van eerste orde	3200 Hz ± 5%
Maximale belasting	400 kg
Versterkeruitgang	21 kVA
Signal/geluidsverhouding	> 65 dB
Efficiëntie van de vermogenversterker	> 90%

Ventilator (FJ-2000)

Parameter	Specificatie
Fankracht	7.5 kW
Luchtvolume	0.71 m3/min
Winddruk	8800Pa
Gewicht	200 kg

Horizontale glijtafel (S-1010)

Parameter	Specificatie
Tafelgrootte	1000 × 1000 mm
Maximale draagkracht	150 kg
Frequentie van de bovengrens	Sine 800Hz, Willekeurige 2000Hz
Tafelmateriaal	Magnesium-aluminiumlegering

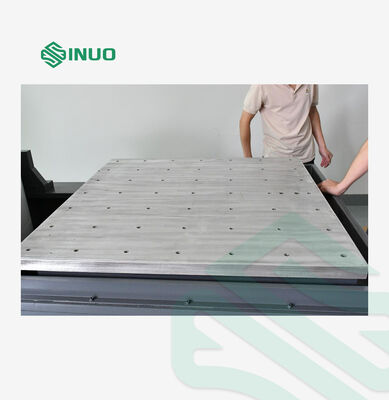

Verticale uitbreidingstabel (TB-1010)

Parameter	Specificatie
Tafelgrootte	1000 × 1000 mm
Maximale draagkracht	143 kg
Frequentie van de bovengrens	Sine 800Hz, Willekeurige 2000Hz
Tafelmateriaal	Magnesium-aluminiumlegering

Hoofdconfiguratielijst

- Nee, dat is niet waar.	Naam	Model	Eenheid	De hoeveelheid
1.1	Vibratiesliptafel	ZZ-2000/S-1010	SET	1
1.2	Digitale schakelversterker	KA-21	SET	1
1.3	Koelventilator	FJ-2000	SET	1
1.4	Verticale uitbreidingstabel	TB-1010	SET	1

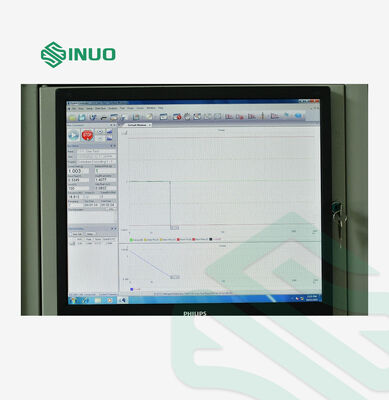

2.1	Digitaal meetinstrument voor trillingscontrole	VENZO-820	SET	1
2.2	Controlecomputer	Ingebouwde industriële computer	SET	1
3.1	Onderdelen en gereedschappen	Volgens de gedetailleerde lijst	SET	1
3.2	Technische documentatie	Bedieningshandleidingen	SET	1

Installatievereisten

Driefasige vierdraad 380V, 100A luchtschakelaar
Totaal vermogen: 45 kVA
Aardingsdraad van koper met een diameter van ≥ 10 mm2
Luchtbron: 0,6-0,8 MPa
Geschikte spreiders en vorkheftrucks vereist
