IEC62133 3-assige triltafel-vibrationtest-systeem voor batterijtest

IEC62133 3-assige triltafel-vibrationtest-systeem voor batterijtest

Merknaam:	Sinuo
Modelnummer:	SN553- EV207HG40VT40VCSusb-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Max. impact excitatiekracht:

1400Kg.f ((11760N) piek

Max. willekeurige opwindende kracht:

600Kg.f (6860N) r.ms.

Max. sinusoïdale excitatiekracht:

700Kg.f (7000N) piek

Max. Verplaatsing:

51 mm p-p

Max. Snelheid:

2m/s

Max. Versnelling:

100g

Max. Laden:

300 kg

Frequentiebereik:

1 ‰ 4000 Hz

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

het laden van 750V 65A ac gelijkstroom proefsysteem

Het laden van ISO 6469 ac gelijkstroom proefsysteem

de machtsanalysator van 300V 30A ac gelijkstroom

Productbeschrijving

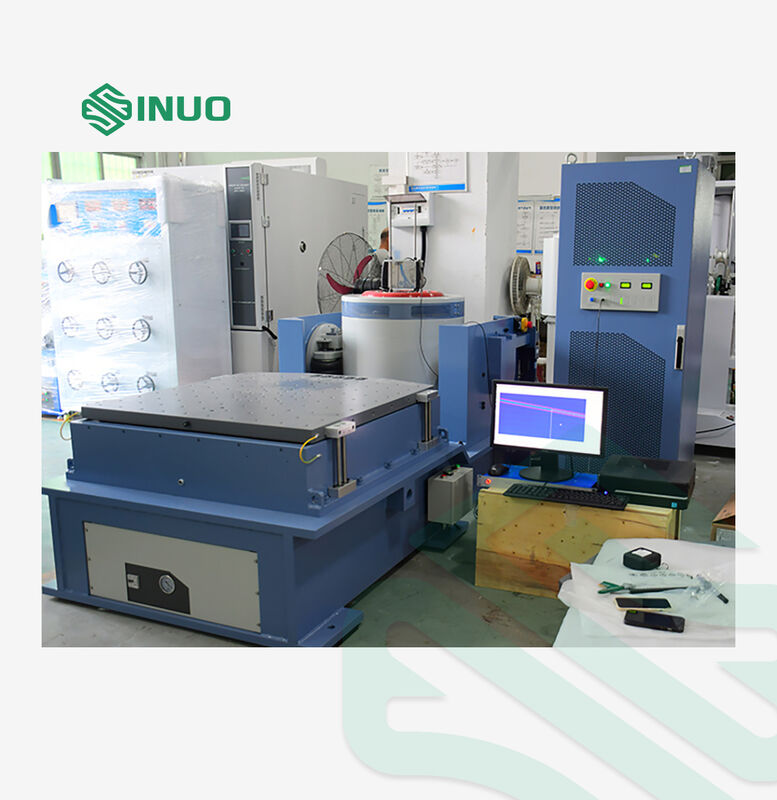

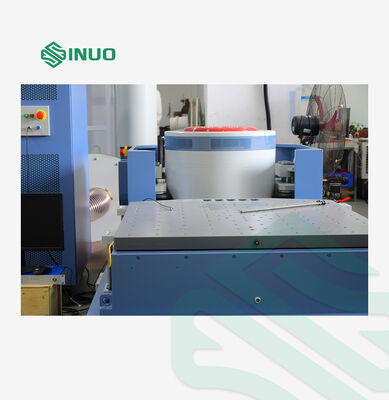

IEC62133 3-assige schudtafel trillingstest systeem voor batterijtesten

Dit professionele trillingstestsysteem is speciaal ontworpen voor batterijtesten in overeenstemming met de IEC62133-normen. Het biedt uitgebreide excitatie- en testoplossingen voor industriële producten, waaronder printplaten, vliegtuigonderdelen, auto-onderdelen en huishoudelijke apparaten.

Producttoepassingen

Trillingstesten evalueren hoe componenten en apparaten reageren in real-world omgevingen door ze bloot te stellen aan gecontroleerde excitatie of schokken. Sinuo biedt complete testoplossingen die de productkwaliteit valideren volgens internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Selectie en specificaties van trillingsmachines

Testparameters:

Testtypen: Sinus sweep; Willekeurige trillingen
Frequentiebereik: 2-5000Hz
Selectieformule: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

Apparatuurconfiguratie

Component	Configuratie
Triltafel body	A07S23 elektromagnetische excitatiegenerator
Automatisch centreerbesturingsapparaat	Bewegende spoel centreersysteem
Koelsysteem	B402S Koelventilator
Verticale verlengtafel	VT40 (400×400mm)
Horizontale glijtafel	HG40 (400×400mm)
Vermogensversterker	LAO7K digitale schakelende vermogensversterker
Beschermingssysteem	Servobeschermingssysteem
Trillingscontroller	VCSusb-2 digitale trillingscontroller
Besturingscomputer	17" LCD-monitor met Windows 10

Technische parameters

A07S23 Elektromagnetische Excitatiegenerator

Maximale sinusvormige excitatiekracht: 700Kg.f (7000N) piek

Maximale willekeurige excitatiekracht: 600Kg.f (6860N) r.ms

Frequentiebereik: 1-4000 Hz

Maximale verplaatsing: 51 mm p-p

Maximale versnelling: 100G (980 m/s²)

Maximale belasting: 300 kg

Gewicht van de apparatuur: 880 kg

LAO7K Digitale Schakelende Vermogensversterker

Uitgangsvermogen: 7KVA

Uitgangsspanning: 120V

Versterker efficiëntie: ≥90%

Belangrijkste systeemkenmerken

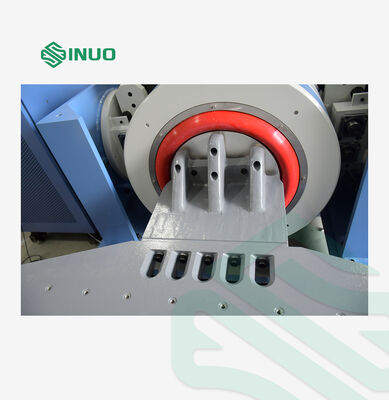

Geavanceerd ontwerp met bewegende spoel: Dubbele lagergeleiding vermindert dynamische axiale kruising en rotatie voor superieure duurzaamheid
Dubbele magnetische circuitstructuur: Lage fluxlekkage met uniforme magnetische veldverdeling
Verbeterd koelsysteem: Honingraatluchtkanaalontwerp met verbeterde koelefficiëntie
Digitale schakelende vermogensversterker: Hoge stabiliteit die voldoet aan de EU CE-normen met een uitstekende signaal-ruisverhouding
Uitgebreid beschermingssysteem: Complete veiligheidsvoorzieningen, waaronder overspanning, oververhitting en oververplaatsingsbescherming
Hoogwaardige trillingscontroller: 32-bits floating-point DSP-processor met 24-bits resolutie voor precieze controle
Automatische testrapportage: Generatie van Word- of PDF-testrapporten met uitgebreide data-analyse met één klik

Elektrische vereisten

Voeding: AC 3-fase 380V/50Hz 17KVA

Perslucht: 0.6Mpa

Aardingsweerstand: ≤4Ω
