UN 38.3 Standaard trillingstestsystemen voor batterijen met sinus-, willekeurige en schoktest

UN 38.3 Standaard trillingstestsystemen voor batterijen met sinus-, willekeurige en schoktest

Merknaam:	Sinuo
Modelnummer:	SN553- EV222VT50VC-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

sinus:

2200 kg.f piek

Schokkracht:

4400Kg.f piek

Max. Versnelling:

100g

Max. Verplaatsing:

51 mm p-p

Maximale snelheid:

2.0m/s

Koelmethode:

Lucht-koelt

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

De Elektrische veiligheid van ISO 6469 het Testen Materiaal

5000V elektrische veiligheid het Testen Materiaal

De elektrische veiligheidmeetapparaat van GB 38032

Productbeschrijving

UN 38.3 Standaard Batterij Trillingstest Systemen

Uitgebreide trillingstestsystemen ontworpen voor batterijtesten volgens UN 38.3-normen, met mogelijkheden voor sinus-, willekeurige en schoktesten.

Producttoepassing

Trillingstesten simuleert realistische omgevingsomstandigheden door componenten en apparaten te bekrachtigen of te schokken. Onze systemen zijn breed toepasbaar in industriële sectoren, waaronder printplaten, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Sinuo biedt complete excitatie- en testoplossingen die de productkwaliteit valideren volgens internationale normen, waaronder ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Selectieparameters voor trillingsmachines

Door de klant gedefinieerde testomstandigheden
Testtypen: sinusveeg en willekeurige trillingen
Frequentiebereik: 2-5000Hz
Selectieformules: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Apparatuurconfiguratie

Component	Configuratiedetails	Hoeveelheid

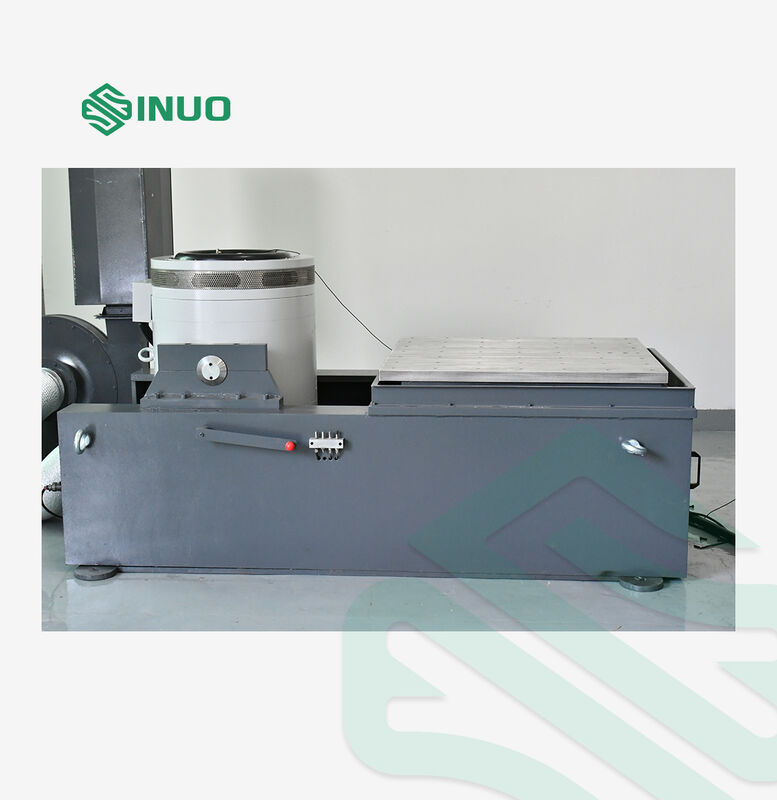

Trillingstafel	A20S32 elektromagnetische excitatiegenerator	1 SET
Automatisch centreerbesturingsapparaat	Voor bewegende spoel	1 SET
Koelventilator	B752 (inclusief geluiddemper)	1 SET
Verticale verlengtafel	VT50 (500×500mm)	1 SET

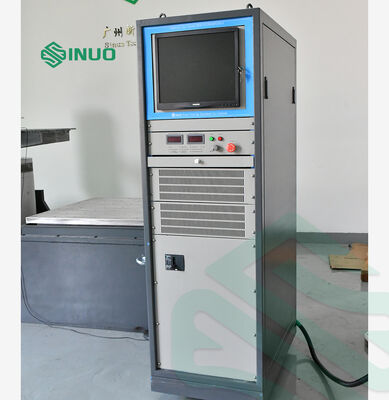

Digitale schakelende eindversterker	LA-24K digitale schakelende eindversterker	1 SET
Servobeschermingssysteem	Compleet beschermingssysteem	1 SET
Excitatievoeding	Voedingseenheid	1 SET
Digitale trillingscontroller	VCS-2 digitale trillingscontroller	1 SET
Systeemversnellingssensor	Versnellingsmeting	2 STUKS
Besturingssoftware	Installatie CD	1 SET
Besturingscomputer	Computersysteem	1 SET
Accessoires	Verbindingskabels/luchtleidingen	1 SET
Accessoiregereedschap	T-type sleutel, zeskantsleutel, schroevendraaier, etc.	1 SET
Trillingsdrukmeter	Drukstang klem	1 SET

Technische specificaties

A20S32 Elektromagnetische Excitatiegenerator

Maximale sinusvormige excitatiekracht	2200Kg.f piek
Maximale willekeurige excitatiekracht	2200Kg.f r.ms
Maximale impact excitatiekracht	4400Kg.f piek
Frequentiebereik	1～3000 Hz
Maximale verplaatsing	51 mm p-p
Maximum snelheid	2m/s
Maximale versnelling	100G (980 m/s²)
Eerste orde resonantiefrequentie	3200 Hz±5%
Maximale belasting	400 kg
Trillingsisolatiefrequentie	2,5 Hz
Diameter bewegende spoel	Ф340 mm
Gewicht bewegende spoel	22kg
Schroef op de tafel	17×M10
Fluxlekkage	<10gauss
Toegestaan excentrisch moment	500N.m
Apparatuur afmetingen	1080mmL×920mmB×1050mmH (exclusief verticale uitbreidingstafel)
Apparatuur gewicht	1900 kg (exclusief horizontale glijtafel)

LA-24K Digitale Schakelende Eindversterker

Uitgangsvermogen	22KVA
Uitgangsspanning	100V
Uitgangsstroom	220A
Versterker efficiëntie	≥90%
Harmonische vervorming	0,5% THD @ 500Hz
SNR	>75dB
Ingangssignaalbereik	±10 Vpeak
DC-uitgangsstabiliteit	<5mVdc
Versterker afmetingen	B910mm×D610mm×1150mm
Versterker gewicht	470 KG

Digitale Trillingscontroller VCS-2

Hardware configuratie	2 gelijktijdige ingangskanalen, 1 uitgangskanaal
Besturingsfunctiemodule	Sinus, willekeurig, klassieke schok
Besturingscomputer	17'' originele merkcomputer met LCD-monitor, Windows 10
Software	Chinese/Engelse bediening, tijddomein- en frequentiedomeinanalyse, signaalbron, sinusfrequentieveeganalyse, automatische WORD-testrapportgeneratie
Systeemversneller C04A07	Frequentiebereik: 1-12000Hz, Gevoeligheid: 50mv/g, Temperatuurbereik: -24~250°C

Systeemcomponenten & Kenmerken

Trillingstafel

Bewegende Spoel: Gegoten en handmatig bewerkt met opto-elektronisch belastingsondersteuningssysteem en dubbele lageraxiale geleiding voor superieure duurzaamheid
Excitatiespoel: Dubbele magnetische circuitstructuur met lage fluxlekkage en uniform magnetisch veld
Oppervlakte van de behuizing: Geavanceerde fosfatering en autolaktechnologie voor langdurige slijtvastheid en roestbestendigheid
Tafelkoeling: Geluidsarme ventilatoren met verbeterde luchtinlaatstructuur, honingraatluchtkanaal voor excitatie-spoel en dubbellaags shuntluchtkanaal voor middelste magnetische ring

LA Digitale Schakelende Eindversterker

Hoge stabiliteit en betrouwbaarheid met MOSFET- of IGBT-technologie
Voldoet aan de EU "CE"-normen
Hoge signaal-ruisverhouding met behulp van sinusvormige frequentievermenigvuldiging pulsbreedtemodulatie
Hoge conversie-efficiëntie met schakelende voedingstechnologie
Elektronische automatische stroomverdelingstechnologie
Uitstekende veiligheidsprestaties

Kenmerken van de digitale trillingscontroller

Hoge prestaties: 32-bits floating-point DSP-processor met 300 MHz frequentie en 24-bits resolutie ADC/DAC
Gebruiksvriendelijk: Windows-gebaseerde applicatiesoftware met automatische wizard en testrapportgeneratie
Flexibel: Modulair ontwerp dat meerdere analysetaken en configuraties ondersteunt
Veiligheid: Meerdere veiligheidscontroles, vergrendelingsinstellingen en noodstop
Rapportage: Generatie van Word- of PDF-testrapporten met uitgebreide gegevens met één klik

Technische parameters van de controller

Specificaties ingangskanaal

Aantal ingangskanalen	2 gelijktijdige ingangskanalen
Type ingangssignaal	Spanning/lading
Ingangsimpedantie	>110 kΩ
Maximaal spanningsingangsbereik	±10V
Maximaal laadingangsbereik	±10000PC
Signaal-ruisverhouding	>100dB
Filter	160dB/octaaf analoog filter
Analoog/digitaal converter (ADC)	24-bits resolutie, Dynamisch bereik: 114dB, Maximale bemonsteringsfrequentie 192kHz

Specificaties uitgangskanaal

Aantal uitgangskanalen	1 uitgangskanaal
Type uitgangssignaal	Spanningssignaal
Uitgangsimpedantie	<30Ω
Maximaal spanningsuitgangsbereik	±10V
Maximale uitgangsstroom	100mA
Amplitude nauwkeurigheid	2mV
Harmonische vervorming	<-95dBfs
Filter	60dB/octaaf analoog filter

Mogelijkheden van de controllerfunctie

Willekeurige besturing

Gaussiaans willekeurig signaaluitgang met overdrachtsfunctie-egalisatie voor real-time multi-channel closed-loop control. Frequentiebereik: 0-4800Hz (uitbreidbaar tot 18750Hz) met besturingsvermogensbereik >90dB.

Sinusbesturing

Hoogwaardige sinus- en sinusveegsignalen met amplitudebesturing. Frequentiebereik: 1Hz-5000Hz (uitbreidbaar tot 10000Hz) met harmonische vervorming <-100dB.

Klassieke schok

Ondersteunt halve sinusgolf, belgolf, rechthoekige golf, trapeziumgolf en verschillende zaagtandgolfvormen. Pulsduur van 0,5 tot 3.000 mS, conform MIL-STD-810 en ISO-normen.

Opmerking over het laden van apparatuur: Dit systeem weegt meer dan een ton. Klanten moeten geschikte losgereedschappen en -apparatuur voorbereiden voor de installatie.
