ASTM 100G Zeer Nauwkeurig Trillingstest Systeem Met 2 Kanaals Invoer

ASTM 100G Zeer Nauwkeurig Trillingstest Systeem Met 2 Kanaals Invoer

Merknaam:	Sinuo
Modelnummer:	SN553-EV211VT30VCS-2
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Max. sine kracht:

1000 kg.f piek

Max. Verplaatsing:

51 mm p-p

Max. Versnelling:

100g

Laadvermogen:

300 kg

Verticale aanschuiftafel:

300 mm*300 mm

Software:

Sinus, willekeurige, klassieke schok

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

6000V elektrische veiligheid het Testen Materiaal

de Elektrische veiligheid van 5000V 40mA het Testen Materiaal

ISO 6469 Elektrisch Passagiersvoertuig

Productbeschrijving

ASTM 100G Zeer Nauwkeurig Trillingstest Systeem met 2 Kanaals Ingang

Het ASTM 100G Trillingstest Systeem levert zeer nauwkeurige trillingstesten met 2-kanaals ingangsmogelijkheid, ontworpen voor rigoureuze industriële testtoepassingen.

Producttoepassingen

Trillingstesten evalueren hoe componenten en apparaten reageren in real-world omgevingen door ze bloot te stellen aan gecontroleerde excitatie of schokken. Dit systeem dient een breed scala aan industriële toepassingen, waaronder printplaten, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Sinuo biedt uitgebreide excitatie- en testoplossingen die voldoen aan nationale en internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Specificaties Trillingstesten

Testtypen: Sinus sweep, Willekeurig, Schok
Frequentiebereik: 1-3300Hz
Selectieformule: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Apparatuurconfiguratie

Component	Configuratie	Hoeveelheid

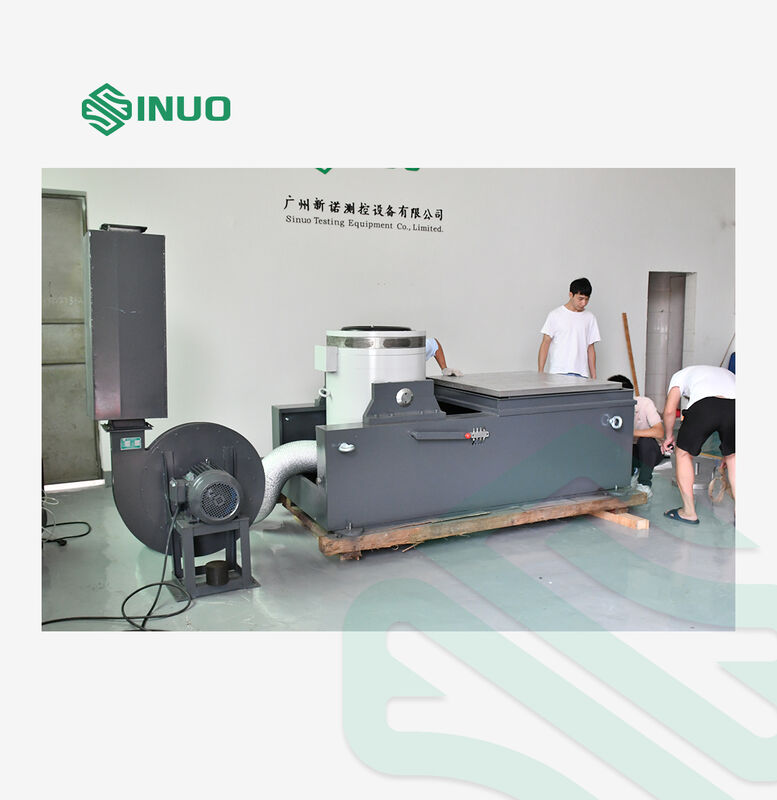

Trillingstafel body	A11S24 elektromagnetische excitatiegenerator	1 SET
Koelsysteem	B402 Koelventilator (Inclusief geluiddemper)	1 SET
Verticale tafel	VT30 Verticale Uitbreidingstafel (300mm*300mm)	1 SET
Centreren systeem	Automatisch centreersysteem voor dynamische spoel	1 SET
Vermogensversterker	LA10K digitale schakelende vermogensversterker	1 SET
Beschermingssysteem	Servo beschermingssysteem	1 SET
Voeding	Excitatievoeding	1 SET
Controller	Digitale trillingscontroller hoofdmotor	1 SET
Sensoren	Systeemversnellingssensor	1 STUK
Computersysteem	Besturingscomputer, installatie-cd besturingssoftware	1 SET
Accessoires	Verlengkabels/luchtpijpen	1 SET
Documentatie	Gebruiksaanwijzingen, inspectierapporten, certificaten, onderhoudshandleidingen	1 SET
Gereedschap	Accessoiregereedschap	1 SET
Montage	Trillingsdrukmeter/drukklem	1 SET

Technische parameters

A11S24 Elektromagnetische Excitatiegenerator

Maximale sinusvormige excitatiekracht: 1000Kg.f piek

Maximale willekeurige excitatiekracht: 1000Kg.f rms

Maximale impact excitatiekracht: 2000Kg.f piek

Frequentiebereik: 1～3300 Hz

Maximale verplaatsing: 51 mm p-p

Maximumsnelheid: 2.0m/s

Maximale versnelling: 100G

Eerste-orde resonantiefrequentie: 2500 Hz±5%

Payload: 300 kg

Trillingsisolatiefrequentie: 2.5 Hz

Diameter bewegende spoel: Ф240 mm

Gewicht elektrische aandrijving: 11kg

Schroef op de tafel: 17×M10

Lekstroom: < 1 mT (10 Gauss)

Toegestaan excentrisch moment: 500N.m

Apparatuurgrootte: 915mmx740mmx785mm (exclusief verlengtafel)

Apparatuurgewicht: 880Kg (Exclusief horizontale glijtafel)

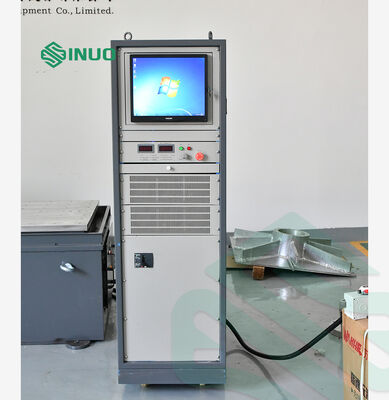

LA10K Digitale Schakelende Vermogensversterker

Uitgangsvermogen: 12KVA

Uitgangsspanning: 120V

Uitgangsstroom: 100A

SNR: ＞65dB

Versterkergrootte: 600mmx900mmx1130mm

Servo Beschermingssysteem

Uitgebreide beschermingsfuncties, waaronder temperatuur, winddruk, over-verplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, besturingsvoeding, logische storing en ingangsfaseverlies.

Digitale Trillingscontroller VCS-2

Hardware configuratie: 2 ingangskanalen, 1 uitgangskanaal

Besturingsfunctiemodule: Sinus, willekeurig, klassieke schok

Besturingscomputer: Originele merkcomputer met 17″ LCD-monitor, toetsenbord/optische muis

Software: Engelse bediening, tijddomein- en frequentiedomeinanalyse, signaalbron, sinusfrequentieveeganalyse, automatische WORD-testrapportgeneratie

Besturingssysteem: Windows 10

Versnellingssensor LTE: Frequentiebereik: 1-7000Hz, Gevoeligheid: 30pc/g, Temperatuurbereik: -40 - 180℃

VT30 Verticale Uitbreidingstafel

Materiaal: Magnesiumlegering, oppervlak hard geanodiseerd

Tafelgrootte: 300mm×300mm

Vast gat: M8 roestvrijstalen schroefhuls

Bovengrens gebruiksfrequentie: Sinus 2000 Hz, Willekeurig 2000 Hz

Gewicht: Ongeveer 9KG

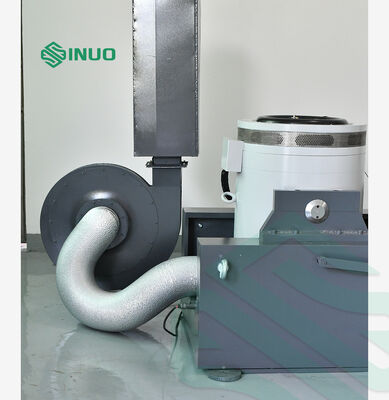

B402 Koelventilator (Inclusief Geluiddemper)

Ventilatorvermogen: 4kW

Stroom: 18m³/Min

Elektrische vereisten

Voeding: 3-fase 380V/50Hz, 25 KVA

Perslucht: 0.6Mpa

Aardingsweerstand: ≤4Ω

Systeemcomponenten & Kenmerken

1. Trillingstafel Body

Kenmerken gegoten en handmatig bewerkte bewegende spoelen, opto-elektronisch belastingsondersteuningssysteem en dubbele lageraxiale geleiding voor superieure duurzaamheid en verminderde dynamische axiale kruising tijdens het testen.

Dubbele magnetische circuitstructuur met lage fluxlekkage en uniform magnetisch veld
Geavanceerde fosfatering en autolaktechnologie voor langdurige slijtage en roestbestendigheid
Verbeterde koeling met geluidsarme ventilatoren, honingraatluchtkanaalontwerp en dubbellaags shuntluchtkanaal

2. LA Digitale Schakelende Vermogensversterker

Betrouwbare IGBT-technologie die voldoet aan de EU "CE"-normen
Hoge stabiliteit en betrouwbaarheid met sinusvormige frequentievermenigvuldiging pulsbreedtemodulatie
Hoge conversie-efficiëntie met behulp van schakelende voedingsprincipes
Elektronische automatische stroomdelingstechnologie
Uitstekende veiligheidsprestaties

3. Servo Beschermingssysteem

Complete beschermingsfuncties, waaronder overspanning van het elektriciteitsnet, onderspanning, faseverlies, logische storing, doorvoer van de voedingsmodule, overtemperatuur, overstroomuitgang, overspanningsuitgang, aandrijfvermogen, platform over-verplaatsing, platformtemperatuur en externe vergrendeling.

4. Verticale Uitbreidingsplatform

Gegoten uit magnesiumlegering met dempingsmateriaal, ontworpen voor grotere montage-exemplaren. Alle uitbreidingsplatforms worden gemodelleerd en geanalyseerd op modale frequenties om de impact op de dynamische eigenschappen te minimaliseren.

5. Foto-elektrisch Automatisch Centreersysteem

Past automatisch de positie van de bewegende spoel aan om een evenwichtige toestand te behouden tijdens laad- en losbewerkingen.

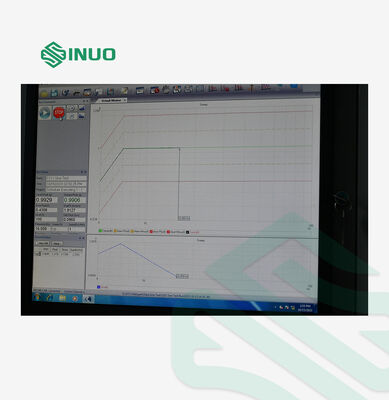

6. Digitale Trillingscontroller

Geavanceerd gedistribueerd structuursysteem met closed-loop besturing gerealiseerd door DSP-processor, waardoor real-time respons en hoge efficiëntie worden gegarandeerd.

Hoge prestaties: 32-bits floating-point DSP-processor (300MHz), 24-bits resolutie ADC/DAC, dynamisch bereik >90dB, SNR >100dB
Eenvoudige bediening: Windows-gebaseerde software met automatische wizard en testrapportgeneratie
Flexibele configuratie: Modulair ontwerp dat hardware- en softwareaanpassing mogelijk maakt
Testveiligheid: Meerdere veiligheidscontroles, vergrendelingsinstellingen en noodbeëindiging
Rapportage: Generatie van Word- of PDF-testrapporten met uitgebreide gegevens met één klik

Controller Functiemogelijkheden

Willekeurige Besturing

Gebruikt overdrachtsfunctie-egalisatie met Gaussian willekeurige signalen voor real-time multi-channel closed-loop besturing. Adaptieve besturingsalgoritmen reageren snel op systeemnon-lineariteiten en belastingsveranderingen.

Frequentiebereik: 0~4680Hz (uitbreidbaar tot 18750Hz)

Resolutie: 100, 200, 400, 800, 1600, 3200 spectrale lijnen

Besturingsvermogensbereik: >90dB

Besturingsstrategie: Enkelkanaalsbesturing, gewogen gemiddelde, maximumwaarde, minimumwaarde

Sinus Besturing

Biedt hoogwaardige sinus- en sinusveegsignalen met precieze amplitudebesturing, verblijfsinstellingen en flexibele frequentieveegopties.

Frequentiebereik: 1Hz~4680Hz (uitbreidbaar tot 10000Hz)

Closed-loop tijd: 5 mS

Harmonische vervorming: <-100dB

Frequentieveegmodi: Lineair (0~6000 Hz/min), Logaritmisch (0~100 Oct/min)

Veegrichting: Omhoog, omlaag

Klassieke Schok

Ondersteunt verschillende golfvormtypen, waaronder halve sinusgolf, belgolf, rechthoekige golf, trapeziumgolf, zaagtandgolven en driehoeksgolf met door de gebruiker gedefinieerde pulsparameters.

Pulsduur: 0,5 tot 3.000 mS

Maximale analysebandbreedte: 22000Hz

Framegrootte: Tot 16384

Naleving van normen: MIL-STD-810, ISO-normen, door de gebruiker gedefinieerde onderbrekingsbesturingslimieten
