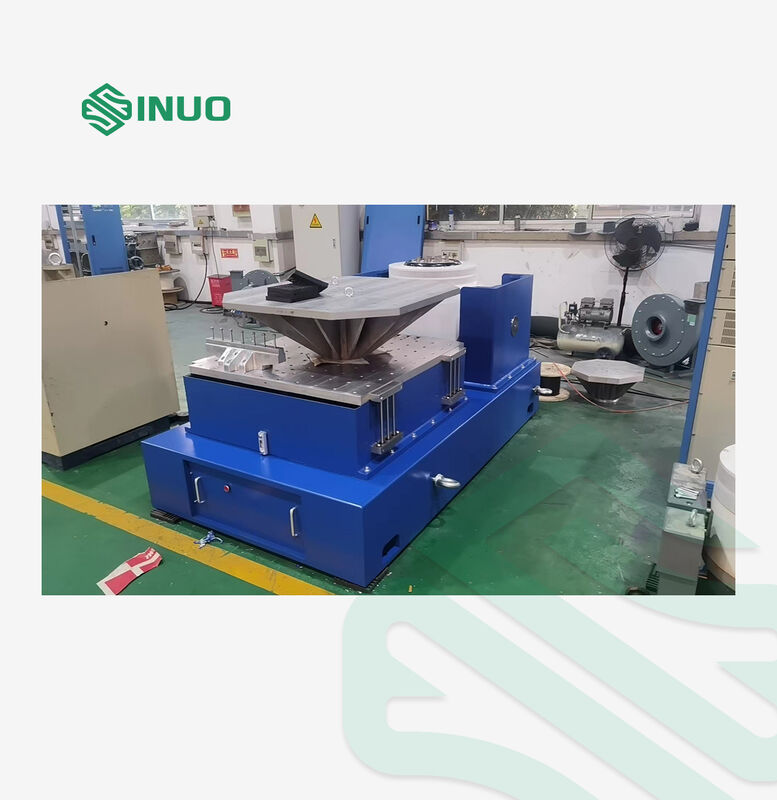

ASTM D 4728 Willekeurige trillingstestmachine met 1000 kg.f kracht

Project

Configuratie-instructies

Aantal

Trillingstafel

VG1000-76 Elektromagnetische excitatiegenerator

1 SET

Automatisch centreerbesturingsapparaat voor bewegende spoel

1 SET

BL-1000 koelventilator (inclusief geluiddemper)

1 SET

VT60 Verticale Uitbreidingstafel (600×600mm)

1 SET

HG60 Horizontale oliefilmglijbaan (600×600mm)

1 SET

Digitale schakelende eindversterker

SA103 eindversterker (inclusief magnetisch veldvoedingssysteem)

1 SET

Servo-beschermingssysteem

1 SET

Excitatievoeding

1 SET

Digitale trillingscontroller

VCSusb-2 digitale trillingscontroller

(Inclusief software en gebruiksfuncties)

2 SET

Versnellingsmeter (inclusief 7m low-noise BNC-M5 kabel)

2 STUKS

Installatie-cd voor besturingssoftware

1 SET

Besturingscomputer

1 SET

VG1000-76 Parameters van de elektromagnetische excitatiegenerator

Maximale sinusvormige excitatiekracht

1000Kg.f piek

Maximale willekeurige excitatiekracht

1000Kg.f r.ms

Maximale impact excitatiekracht

2000Kg.f piek

Frequentiebereik

1～2900 Hz

Maximale verplaatsing

76 mm p-p

Maximale snelheid

1.8 m/s

Maximale versnelling

82G (800 m/s²)

De relatie tussen maximale belasting en versnelling: F=M.A (sinus)

5G

10G

20G

30G

188KG

88KG

38KG

21KG

Eerste-orde resonantiefrequentie

3200 Hz±5%

Payload M1+M2

300kg

Trillingsisolatiefrequentie

2.5 Hz

Diameter bewegende spoel

Ф240 mm

Gewicht bewegende spoel

14kg

Nominaal excentrisch moment

350.N.M

Schroef op de tafel

16×M10

Fluxlekkage

＜10gauss

Toegestaan excentrisch moment

300N.m

Afmetingen van de apparatuur

945mm×720mm×784mm

Gewicht van de apparatuur

1000 kg

LA-12K digitale schakelende eindversterker

Uitgangsvermogen

12KVA

Uitgangsspanning

100V

Uitgangsstroom

120A

Versterkerrendement

≥90%

Totale harmonische vervorming (THD)

<1.0%

Aan-uit niveau

58KHz

Stroomresolutie

0.1A

SNR

≥65dB

Ruis

≤70dB

Parallelle stroomegalisatie onbalansgraad

≤3%

Stroompiekfactor

≥3σ

Frequentierespons

DC-5000Hz ±3dB

10-3000Hz ±1dB

IF-versterking

≥80

DC-stabiliteit

<0.1%

Afmetingen versterker

650mmL×920mmD×1700mmH

Gewicht

400KG

Servo-beschermingssysteem

Functie

Temperatuur, winddruk, oververplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, besturingsvoeding, logische storing, ingangsfaseverlies

Digitale trillingscontroller VCSusb-2

Hardwareconfiguratie

2 gelijktijdige ingangskanalen, 1 uitgangskanaal

Besturingsfunctiemodule

Sinus, willekeurig

Besturingscomputer

ACER PC(i3-3.6GHz CPU 8GB 1TB 1000Mbps Ethernet-poort.en 4 USB-poort / Microsoft Windows 10/8 OS)

Microsoft Word /Excel en Adobe Acrobat worden aanbevolen als editors voor testrapporten (opties)

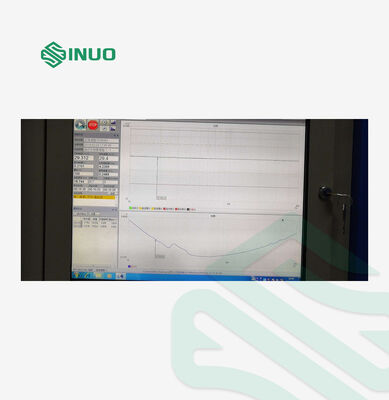

Software

Chinese/Engelse bediening, tijddomein- en frequentiedomeinanalyse, signaalbron, sinusfrequentiesweepanalyse, etc. Het kan automatisch WORD-testrapporten genereren. Het kan de signalen en gegevens weergeven, opslaan en testparameters instellen en functies analyseren.

Systeemversneller

Model: LAB24110

Frequentiebereik: 1-5000Hz

Gevoeligheid: 30 +/- 10% pC/g

Temperatuurbereik: -40℃ tot 160℃

Bevat 2 STUKS 7M lange PVC "BNC-M5" low noise kabel

VT60 verticale uitbreidingstafel

Materiaal

Magnesiumlegering, oppervlak gehard

Tafelafmetingen

600mm×600mmx200mm

Vast gat

M10 roestvrijstalen schroefhuls, duurzaam en slijtvast

Bovengrens gebruiksfrequentie

2000 Hz

Gewicht

55Kg

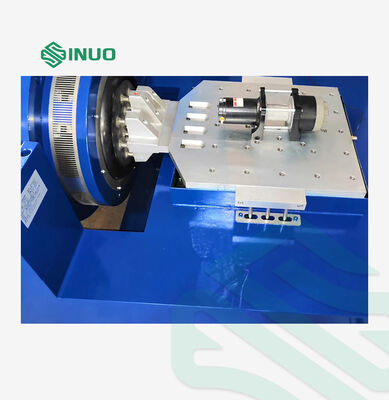

HG60 horizontale oliefilmglijtafel

Materiaal

Magnesiumlegering, oppervlak gehard

Tafelafmetingen

600×600

Vast gat

M10 roestvrijstalen schroefhuls, duurzaam en slijtvast

Bovengrens gebruiksfrequentie

2000 Hz

Gewicht

55Kg

BL 1000 koelventilator

Ventilatorvermogen

4KW (5HP)

Luchtdruk

0.0034 Mpa

Debiet

0.33 m/s3

Elektrische vereisten

Voeding

AC 3-fase 380V/50Hz 22 KW

Vereiste perslucht

0.7Mpa

Temperatuur testruimte

0~40℃

Vochtigheid testruimte

0 tot 85%, geen condensatie
