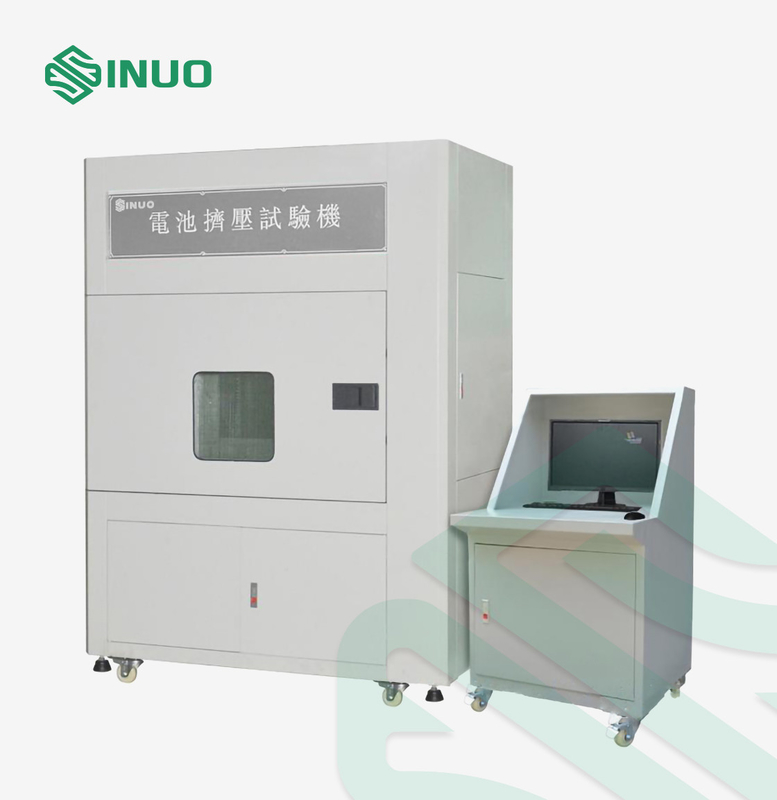

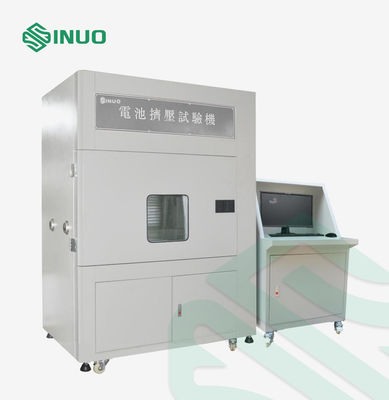

De Batterij van CEI 62133 EV het Testen Materiaalul2580 RESS 100kN Verbrijzeling het Testen Materiaal

Materiaaloverzicht

1. Eisen ten aanzien van explosiebestendige rang:

1.1 algemene rang: Explosiebestendige rang Exsd IIBT4.

1.2 uitlaatventilator: gebruiks bestand explosiebestendige motor op hoge temperatuur.

1.3 lichten: hoog-helderheids explosiebestendige verlichting.

1.4 schakelaar: brand en explosiebestendige schakelaar.

1.5 materiaaldeur: brand - vertrager en beschermende netto van roestvrij staal.

2. Het besturingssysteem:

2.1 wijzen van de reeks de hand en automatische verrichting en twee procesvormen van vaste slag en constante druk.

2.2 de handwijze te hoeven niet om het proces uit te geven, en de voorwaarden worden manueel gecontroleerd; de automatische wijze moet automatisch volgens het uitgegeven proces (verplaatsing, druk, van de drukholding tijd, enz.) werken

2.3 volgens de speciale behoeften van klanten, kunnen wij speciaal ontwerpen en opbrengst om aan de vereisten van het de productieproces van de klant en aan de facultatieve configuratie zoveel mogelijk te voldoen.

2.4 de horizontale en verticale/regelbare en vaste snelheid/het automatische brandblusapparaat/het videotoezicht system/5T-2000T kunnen speciaal worden bevolen

3. Gegevensverzamelingsysteem:

3.1 ontwikkeld en ontworpen met ARM7+μC/OSⅡ, kan de frequentie online minstens 10ms in realtime worden geplaatst, en de verplaatsing en de druk kunnen onafhankelijk worden geprogrammeerd.

3.2 module de met meerdere kanalen van de gegevensbemonstering, het het voltage en kanaal van de temperatuuraanwinst keuren N*4-(uitzetbare) goed wijze.

3.3 uitgerust met de seriële poorten van RS232 en RS485-, die met veelvoudige het testen instrumenten kunnen worden verbonden om automatische gegevensverzameling, met sterke anti-interference capaciteit te realiseren.

3.4 het gehele proces van video controle wordt goedgekeurd in de test om hoge nauwkeurigheid van testgegevens en stabiele verrichting te verzekeren.

3.5 het gegeven wordt automatisch geregistreerd en online opgeslagen, en het testrapport wordt automatisch geproduceerd.

4. Principe:

Het gegevensverzamelingsysteem wordt geplaatst bij het gecontroleerde controlemateriaal, en het voltage of temperatuursignaal van het materiaal wordt bemonsterd en door de sensor, gehouden en naar de A/D-convertor om een digitaal signaal verzonden te worden, en dan wordt het signaal verzonden naar FIFO. Wanneer de gegevens in FIFO worden opgeslagen een bepaald aantal bereiken, wordt het voorgelezen van FIFO door ARM7, en dan verzonden naar de hostcomputer door de Ethernet-verbinding van ARM7 of RS232 die. Van mening zijnd dat er vele te controleren apparaten kunnen zijn, worden de veelvoudige aanwinstenkanalen ontworpen, en zij gaan door de analoge schakelaar en gaan dan de A/D-convertor in. CPLD is de controlekern van het gehele systeem. Het controleert de omschakeling van het aanwinstenkanaal, het begin/het einde van de A/D-convertor, de generator van het opslagadres van de omgezette gegevens in FIFO, en de generatie van een interruptaanvraag om ARM7 mee te delen om het te lezen en op te slaan in FIFO. gegevens enz.

5. Hydraulisch systeem:

Het hydraulische systeem keurt een de leveringssysteem van de veranderlijke pompolie, een groot stroom gecentraliseerd blok van de controleklep, een filter van de oliezuiging bij de olieinham van de pomp, en een filter van de hoge drukolie bij goed de pompafzet om onzuiverheden te verhinderen het hydraulische systeem in te gaan om de normale bedrijfsvoering van de oliekring te verzekeren. Er zijn olietemperatuur, de vertoning van het olieniveau, luchtfilter en andere apparaten in het systeem. De brandstoftank is een staalplaat gelaste structuur met een schoonmakend venster en een schroefstop voor olie en rioleringsdrainage bij de bodem.

6. Explosiebestendig systeem

Het keurt dubbel-laag dik gemaakte staalplaat en het beschermende netto ontwerp van roestvrij staal goed, en alle elektrocomponenten keuren explosiebestendige componenten en beschermende isolatiemaatregelen goed.
