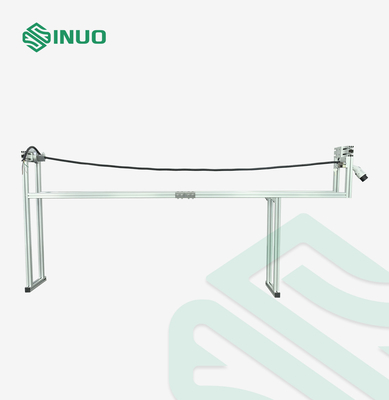

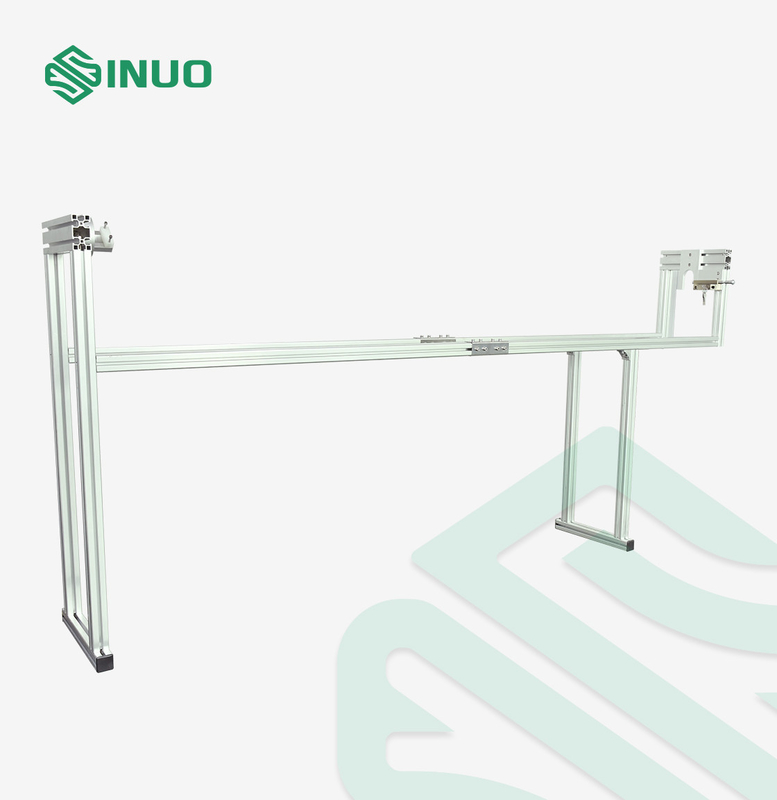

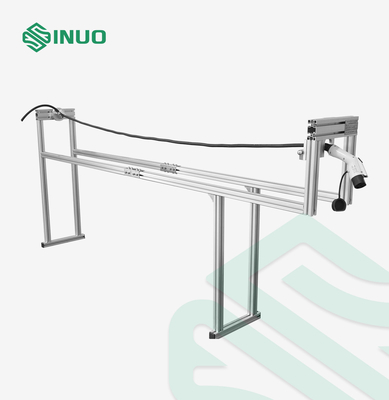

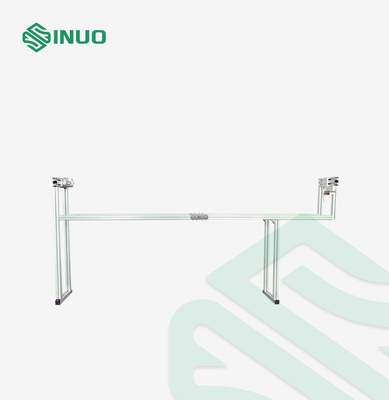

Van de de Afzet Mechanische Sterkte van de elektrisch voertuig Veelvoudige Draagbare Contactdoos de Testapparaten

IEC62196 elektrisch voertuig de Veelvoudige Draagbare van de contactdoos-Afzet Mechanische Apparaten Sterktetest

Nageleefde Normen & Clausules

CEI 62196-1Ed.4CDV: 2020 „Stoppen, Contactdoos - Afzet en Koppelingen voor Industriële en Gelijkaardige Toepassingen, en voor Elektrische voertuigen“ clausule 26,3, fig. 19.

Iec60884-1: 2006 „Stoppen en contactdoos-afzet voor huishouden en gelijkaardige doeleinden Part1: Algemene vereisten“ clausule 24,9 en figuur 29.

GB2099.1-2008 „Stoppen en contactdoos-afzet voor huishouden en gelijkaardige doeleinden Part1: Algemene vereisten“ clausule 24,9 en figuur 29.

Materiaaloverzicht

Het wordt gebruikt om de mechanische sterkte van rewirable stoppen en voertuigschakelaar te testen die met flexibele kabel uitgerust is.

Testprincipe: Het vrije eind van de kabel en een extra kabel of ander flexibel middel, enz., in bijlage aan de flexibele kabel, allebei die een totale lengte van 2,25 m hebben, worden bevestigd aan een muur bij een hoogte van 1 m boven de vloer.

De steekproef wordt gehouden zodat de kabel horizontaal is en dan wordt het toegestaan om op een concrete vloer te vallen. Dit wordt gedaan acht keer; de kabel die door 45° bij zijn elke keer het bevestigen worden geroteerd.

De Rewirablestoppen en de voertuigschakelaars worden gepast met een kleine sectie (ongeveer 200 mm) van het lichtste type van flexibele kabel van het kleinste gebied in dwarsdoorsnede die door de fabrikant wordt geadviseerd.

De steekproef wordt gehouden zodat de kabel horizontaal is en dan wordt het toegestaan om op een concrete vloer te vallen. Dit wordt gedaan acht keer; de kabel die door 45 ° bij zijn elke keer het bevestigen worden geroteerd.
Na de test, zullen de steekproeven geen schade in de zin van CEI 62196-1Ed.4CDV 2020 tonen; in het bijzonder, zal geen deel losgemaakt of losgemaakt geworden zijn. De steekproeven zullen geen delen levend die waarschijnlijk zullen worden blootstellen. De steekproeven zullen hun IP classificatie handhaven.
De toebehoren met een graad van bescherming IP44 zullen en hoger de relevante die test weerstaan in clausule 20 wordt gespecificeerd van CEI 62196-1Ed.4CDV 2020.
De toebehoren met bijlagen van thermoplastisch materiaal zullen de test van clausule 21,4 van CEI 62196-1Ed.4CDV 2020 weerstaan.

Technische Parameters

Vragen & Antwoorden

Q: Wat is de dalende hoogte?
A: De dalende hoogte is 750mm.

Q: Wat zijn de grootte voor dit apparaat?
A: De grootte van het apparaat is de Gewichten 50kg over van 2400×850×400 (mm) W×D×H.

Details:
