IPX4-testapparatuur die aan IEC 60529 voldoet, met een doorstroming van 10 L/min en 121 spuitgaten

IPX4-testapparatuur die aan IEC 60529 voldoet, met een doorstroming van 10 L/min en 121 spuitgaten

Merknaam:	Sinuo
Modelnummer:	SN448-3A
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	2*52mm

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Buitendiameter:

Ф102 mm

Diameter bolvormige dop:

SФ75,5 mm

Binnenste twee ringen:

24 gaten, 30° afstand

Buitenste vier ringen:

96 gaten, 15° afstand

Totaal gaten:

121

gat diameter:

Ф0,5 mm

Stroomsnelheid:

10 l/min ±5%

manometer:

0–1 MPa

Verpakking Details:

Multiplex kast

Levering vermogen:

2*52mm

Markeren:

IEC 60529-conforme waterdichte testkamer

EV-laadstation testen IPX4-testapparatuur

PLC-gebaseerde controleapparatuur voor het testen van het binnendringen van water

Productbeschrijving

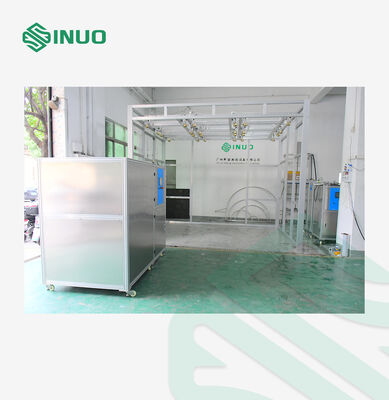

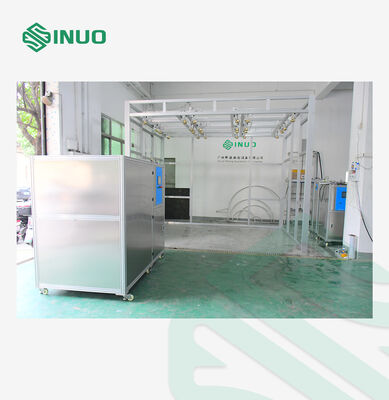

IPX4 waterdichte testkamer voor EV-oplaadstation IEC 60529

Dit volledig automatische waterdichte testsysteem is ontworpen voor de evaluatie van de binnengangbescherming van EV-oplaadstations volgens de IEC 60529 IPX4-normen.De apparatuur is voorzien van een op PLC gebaseerde intelligente bediening met touchscreen-operatie voor volledige automatisering van het sproeitestproces.

Conforme normen en certificeringen

IEC60529:2013 Beschermingsgraden van de behuizing (IP-code) IPX4

Overzicht van de apparatuur

Het systeem maakt gebruik van meerdere standaard sproeiers (IEC60529 figuur 5) die in een matrixopstelling met verstelbare sproeihoeken zijn geplaatst.om een uitgebreide waterdichte test op bovenste oppervlakken van laadpalen van verschillende specificaties mogelijk te makenDit maakt het een ideale oplossing voor testorganisaties van derden en fabriekslaboratoria.

Technische specificaties

Artikel 1	Parameters
Stroomvoorziening	AC380V 50Hz, 15 kW, met luchtschakelaar voor lekkagebeveiliging
Grootte van het monster	Standard: 9009002400 mm
Test standaard.	IEC60529-2013, IPX4 regentest
Parameters van het spuitstuk	Buitendeurs: Ф102 mm Diameter van de bolkap: SФ75,5 mm Centrum gat: 1 Innerlijke twee ringen: 24 gaten, 30° afstand Buitenste vier ringen: 96 gaten, 15° afstand Totaal gaten: 121 De diameter van het gat: Ф0,5 mm Materiaal: Messing

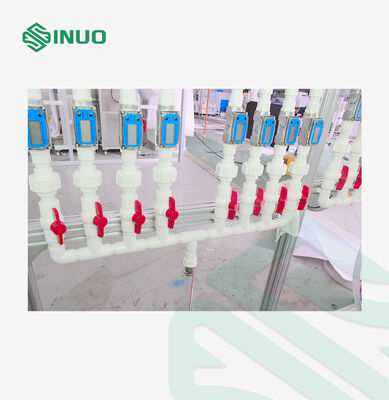

Stroompercentage	10 L/min ±5% per spuitstuk, gemonitord door een stroommeter, totale doorstroming instelbaar via een touchscreen
Afstand van de regenval	Minimale afstand van de spuitstuk naar het monster: 0,3 ∼ 0,5 m (per standaard)
Richting van het sproeien	Hoek van het mondstuk, handmatig aan te passen aan het oppervlak van het monster
Montage van de spuitstuk	Nozzels op de bovenkant van de kamer, 45° naar beneden gekanteld (verstelbaar), 6 rijen * 4 kolommen
Drukmeter	0 ‰ 1 MPa, afbeeldbaar
Testduur	0.01 s 99 min, programmeerbaar
Watervoorziening	Bespuiting van water dat via een merkpomp met watercirculatiesysteem uit de tank wordt geleverd (door de gebruiker gebouwd)
Controlesysteem	Mitsubishi PLC, touchscreen-interface, stroommeter-display met handmatige en automatische bediening
Registratie van lekken	Handmatige controle
Beheer van monsters	Proefpersoon geladen/uitgeladen via heftruck
Veiligheid	Bescherming van fasevolgorde, bescherming tegen lekken, kortsluiting, abnormale werking
