IEC 62196-2 EV-aansluitingssysteem voor het testen van kortstroomweerstand

IEC 62196-2 EV-aansluitingssysteem voor het testen van kortstroomweerstand

Merknaam: Sinuo
Modelnummer: SNQC1006B-6500A
MOQ: 1
Prijs: Customized
Betalingsvoorwaarden: T/T
Toeleveringsvermogen: 10 sets per maand
Gedetailleerde informatie
Plaats van herkomst:
Chinees
Certificering:
Calibration Certificate (Cost Additional)
Gewicht:
400 kg
Afmetingen:
1000 mm (W) × 1300 mm (D) × 1800 mm (H)
Stabiliteitsnauwkeurigheid:
± 0,5 ° C
Bemonsteringsfrequentie:
100 ms tot 1800s
Temperatuurmeetbereik:
0°260°C
Temperatuurmetingspunten:
16 kanalen
Het Interval van de gegevensopname:
100 ms tot 1800s
Temperatuurverhoging:
0°100°C
Verpakking Details:
exportverpakking
Levering vermogen:
10 sets per maand
Markeren:

Kortetermijnteststroomstelsel

,

IEC 62916-2 Opklimmingstestsysteem

,

Testsysteem voor stroom- en temperatuurstijging

Productbeschrijving

IEC 62196-2 EV-connector Testsysteem voor kortstondige stroomsterkte


Nageleefde normen en clausules


Dit testsysteem voldoet aan de standaardvereisten van IEC 62196-1Ed.4CDV 2020 clausule 12.3, clausule 24, tabel 10, clausule 34.2, 34.4 en 35.4, IEC 62196-2, IEC 62196-3, enz.

Productoverzicht


Het EV Connector Short-Time Current Withstand Test System is ontworpen om het vermogen van laadconnectoren en elektrische contacten te evalueren om kortstondige hoge stroombelastingen te weerstaan. Het systeem verifieert het stroomdraagvermogen, de prestaties van het aardingscontact en de temperatuurrespons tijdens tests met hoge stroomsterkte.

Het is geschikt voor EV-stekkers, stopcontacten, voertuigconnectoren en laadinterfacecomponenten.

Uitrustingskenmerken


Het systeem maakt gebruik van zelfgeprogrammeerde software die wordt bestuurd door een computer. Alle standaard testprocedures en gegevensbeoordelingen worden door het systeem gecontroleerd, waardoor de bediening eenvoudig is. Het wordt gebruikt om de oppervlakteverwarming en de temperatuurstijging van de elektrode van laadinterfaces en elektrische accessoires te beoordelen wanneer deze op belastingsstroom zijn aangesloten, en om te controleren of de temperatuurstijging aan de standaardvereisten voldoet.

Technische parameters


Uitvoerwerkstation 1 DC-uitgangsstation
Maximale uitgangsspanning DC minder dan DC 15V
Constant instelbare teststroomuitgang Gelijkstroom 200–6500A
Huidige weergavenauwkeurigheid ±(0,25% van uitlezing + 0,25% van bereik), resolutie 1A
Nauwkeurigheid spanningsweergave ±(0,25% van uitlezing + 0,25% van bereik), resolutie 0,01V
Test huidige stabiliteit ±(1% van ingestelde waarde + 0,5A), responstijd ongeveer 1s
Controlecontact Voeding Stroombereik AC (0–2) A
Bedrijfsmodi Continue modus, aan/uit-modus, automatische temperatuurregelmodus
Continue aan/uit-modus

• Testtijd continue modus: 0,01–99,99 uur

• Aan/uit-modus Aan/uit-tijd: 0,01–99,99 uur

• Aan/uit-telling: 1–9999 keer, stopt automatisch wanneer de telling is bereikt

• Huidige instelling: Programmeerbare besturingsinstellingen (kan worden geconfigureerd volgens IEC62196, met tijd- en stroomcombinaties zoals weergegeven in de onderstaande tabel)

Automatische temperatuurregelingsmodus

Het systeem kan een stabiele temperatuurstijgingswaarde instellen en automatisch de juiste stroomwaarde vinden.

• Instelbereik temperatuurstijging: 0–100°C

• Stabiliteitsnauwkeurigheid: ±0,5°C

• Berekent automatisch de benodigde stroom voor de gewenste temperatuurstijging

Kortdurende stroomtesten


• Kortstondige stroombestendigheidstest

• Aardingscontactverificatie

• Meting van temperatuurstijging

• Terminaltemperatuurbewaking

• Evaluatie van de elektrische veiligheid

Testen van temperatuurstijging (ingebouwd apparaat voor temperatuurinspectie)


• Temperatuurmeetbereik: 0–260°C, nauwkeurigheid: ±0,3% van uitlezing + 1°C; Resolutie: 0,1°C

• Temperatuurmeetpunten: 16 kanalen (inclusief 1 punt voor het meten van de omgevingstemperatuur)

• Ondersteunde thermokoppeltypen: Het instrument ondersteunt de typen thermokoppels J, K, T, E, S, N, B en R.

• Thermokoppel gebruikt voor metingen: VS Ω Company K-type 30AWG fijndradige thermokoppels, lengte 2 meter, in totaal 20 stuks.

• Temperatuursondes: De temperatuursondes kunnen live testen uitvoeren zonder het instrument te beschadigen.

• Temperatuurscansnelheid en opname-interval: 0,1–1800 seconden voor alle kanalen.

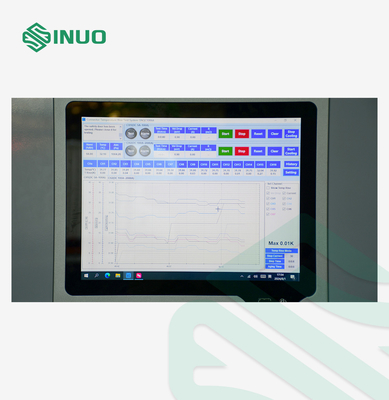

• Registratie van temperatuurgegevens: automatisch ingevuld door de computer, met configuratie voor computertestsoftware.

• De software kan een omgevingstemperatuurkanaal instellen en de omgevingstemperatuur automatisch aftrekken tijdens het verzamelen van gegevens.

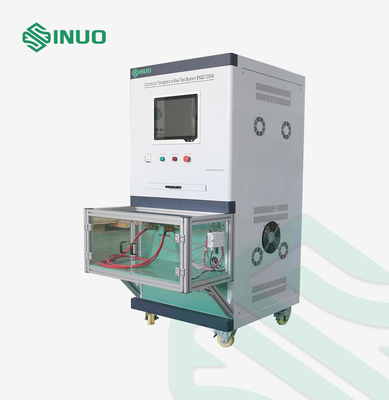

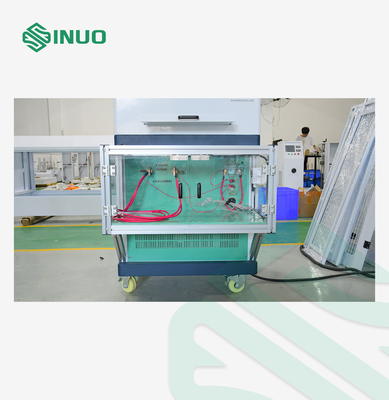

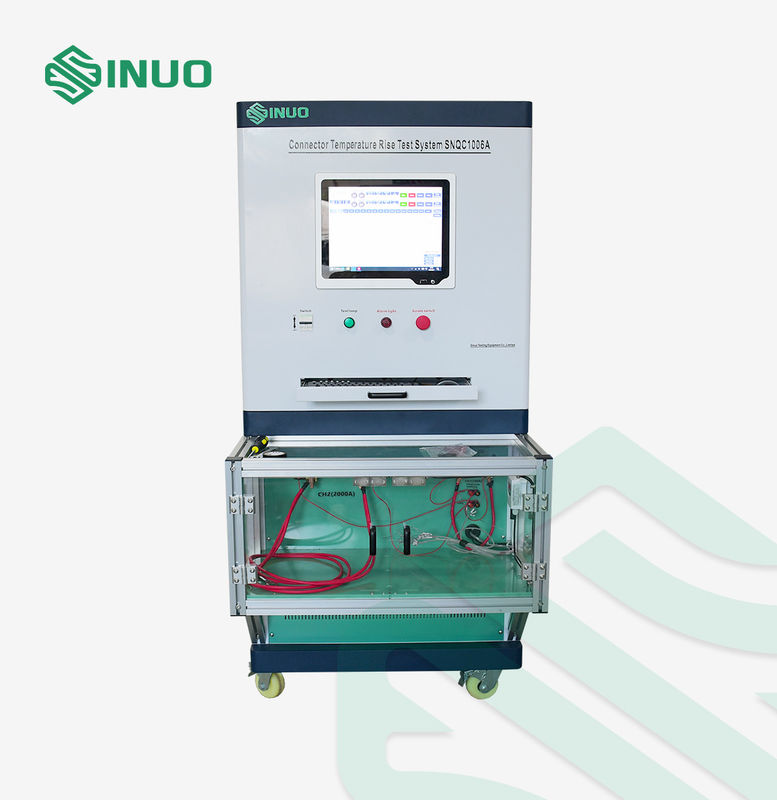

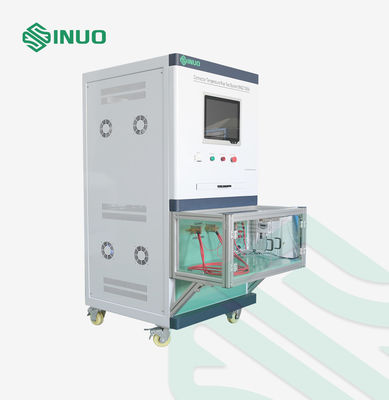

Productdetails


IEC 62196-2 EV-aansluitingssysteem voor het testen van kortstroomweerstand IEC 62196-2 EV-aansluitingssysteem voor het testen van kortstroomweerstand
