MIL-STD-810G 20kN Elektrodynamische Trilshaker voor Milieutests

MIL-STD-810G 20kN Elektrodynamische Trilshaker voor Milieutests

Merknaam:	Sinuo
Modelnummer:	SN553
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	5 sets/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

Piek sinuskracht:

2.400 kgf (24 kN)

Willekeurige kracht:

2.200 kgf RMS

Schokkracht:

4.400 kgf (44 kN)

Frequentiebereik:

Gelijkstroom – 3.000 Hz

Maximumverplaatsing:

51 mm

Maximale snelheid:

2 m/sec

Verpakking Details:

Triplexgeval

Levering vermogen:

5 sets/maand

Markeren:

12KV elektrische veiligheid het Testen Materiaal

De Elektrische veiligheid van CEI 62196 het Testen Materiaal

Evbatterij van ISO 6469 het testen materiaal

Productbeschrijving

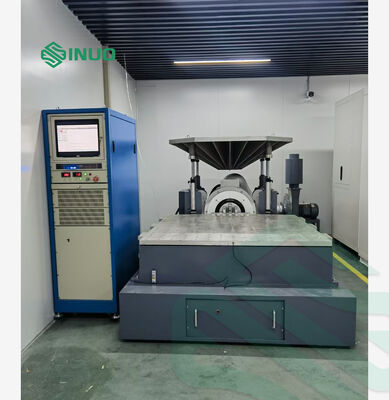

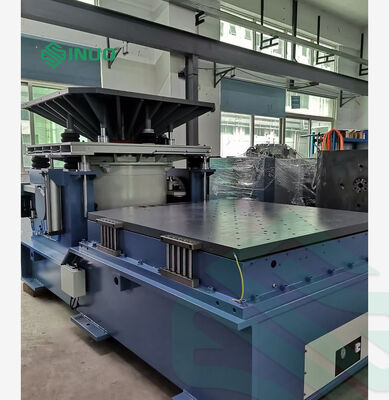

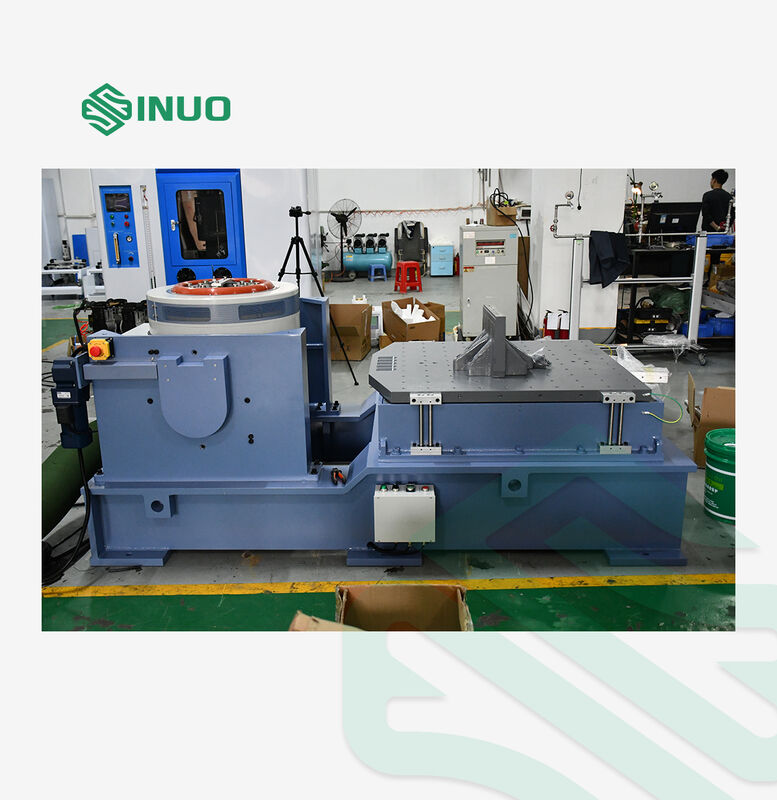

MIL-STD-810G 20kN Elektrodynamische Trilshaker voor Milieutests

Deze MIL-STD-810G-conforme 20kN elektrodynamische trilshaker is ontworpen voor uitgebreide milieutesttoepassingen en biedt betrouwbare prestaties voor kwaliteitsverificatie in verschillende industrieën.

Producttoepassingen

Trillingstests simuleren reële omgevingsomstandigheden door componenten en apparaten te activeren om hun prestaties en duurzaamheid te evalueren. Onze testoplossingen bedienen diverse industriële sectoren, waaronder:

Printplaten en elektronische componenten
Lucht- en ruimtevaart- en defensiesystemen
Automotive- en transportmaterieel
Maritieme en marine-toepassingen
Consumentenapparatuur en industriële machines

Sinuo biedt complete excitatie- en testoplossingen die voldoen aan internationale normen, waaronder GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Apparatuurconfiguratie

Item	Configuratie	Hoeveelheid
1	Trilshaker COMBO
	A20S34 Shaker (inclusief pneumatische centreerregelaar)	1 set
	B752S Blower (inclusief geluiddemper en kanaal)	1 set
	Head Expander VT60CM	1 set
2	Vermogensversterker
	LA20K Vermogensversterker (inclusief veldvoeding)	-
3	Trillingsregelaar
	VCS‑04 Shaker Controller (Hardware: 4 Input / 1 Drive. Toepassingen: Random / Sine / Shock)	1 set
	LTE‑C02A01 Versnellingsmeters (inclusief 7 m ruisarme BNC‑M5 kabel)	1 set
	Computer (inclusief toetsenbord, muis en monitor)	0 set
4	Documentatie	1 set
	Gebruikershandleiding, Paklijst	-

Elektrodynamische Shaker Specificaties - Model A20S34

Parameter	Specificatie
Piek Sine Kracht (Pk)	2.400 kgf (24 kN)
Willekeurige Kracht (RMS)	2.200 kgf RMS (22 kN) per ISO 5344
Schokkracht (Pk)	4.400 kgf (44 kN) @ 6 ms
Bruikbaar Frequentiebereik	DC - 3.000 Hz
Maximale Verplaatsing (p‑p)	51 mm (2 inch)
Maximale Snelheid	2 m/s
Maximale Versnelling	Sine: 100 g (980 m/s²) Willekeurig: 60 g (588 m/s²)
Verticale Belastbaarheid	300 kg
Natuurlijke Frequentie van de Behuizingsophanging (Stuwkrachtas)	< 2,5 Hz
Ankerdiameter	Ø340 mm
Ankergewicht	Ca. 24 kg
Fundamentele Resonantiefrequentie (Blote Tafel)	2.600 Hz (nominaal) ± 5%
Bevestigingspunten voor Belasting (Standaard)	21 × roestvrijstalen M10-inzetstukken
Zwerf Fluxdichtheid	< 10 gauss
Toegestaan Gedeeltelijk Moment	500 N*m
Shaker Afmetingen (L × D × H)	1.190 mm × 860 mm × 1.060 mm
Shaker Gewicht	Ca. 1.900 kg
