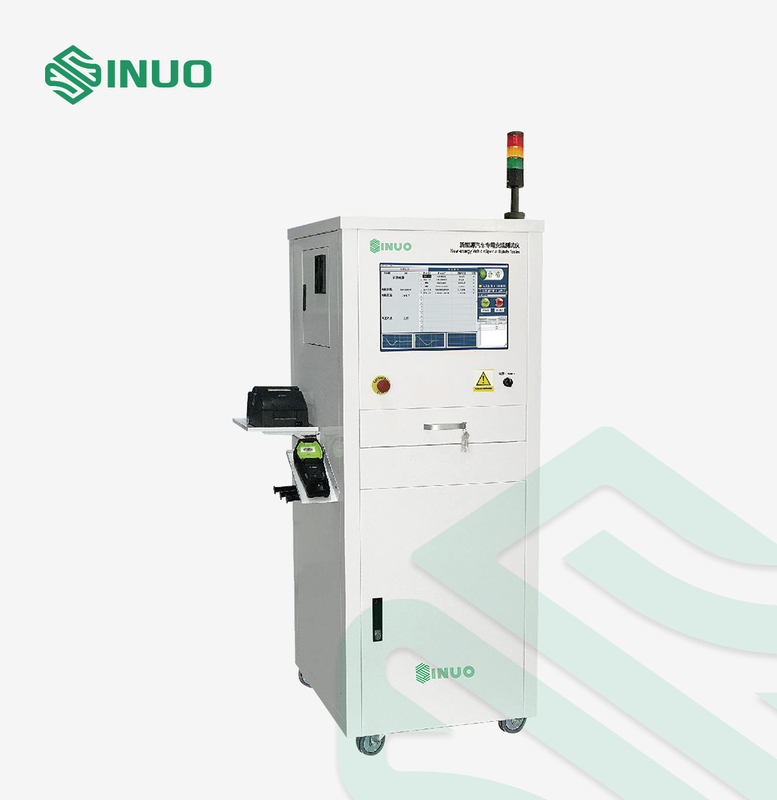

De Elektrische veiligheid van ISO 6469 het Testen het Apparaat van de de Weerstandsmeting van de Materiaalisolatie

ISO 6469 de Weerstandsproefsysteem van de Elektrische voertuigen Speciaal Isolatie

Nageleefde Normen & Clausules

ISO-6469-1:2019 dreef elektrisch wegvoertuigen aan — Veiligheidsspecificaties — Deel 1: Het navulbare systeem van de energieopslag (RESS)

CEI-62196:2020stoppen, contactdoos-afzet, voertuigschakelaars en voertuig hetgeleidende laden van elektrische voertuigen

GB 7258-2017 Veiligheids Technische Voorwaarden voor Motorvoertuigverrichting

…

Materiaaloverzicht

wegens de voordelen van energie - de besparing en de milieubescherming, zijn nieuwe energieelektrische voertuigen geleidelijk aan populair in het leven geworden en meer en meer gemeenschappelijk geworden. Vergeleken met traditionele interne verbrandingsvoertuigen, gebruiken de elektrische voertuigen een elektrisch aandrijvingssysteem met binnen hoogspanning, en de aanwezigheid van hoogspanning zal de beoordeling van de algemene isolatieprestaties impliceren, vooral aangezien de levensduur van de voertuigverhogingen, de trillingen van de systeemverrichting, temperatuur en vochtigheid en andere milieuveranderingen in de omstandigheden, het de daling van zijn algemene isolatieprestaties kan veroorzaken. Dergelijke veranderingen zullen de veiligheid van gebruikers in gevaar brengen en zullen de verrichting van de auto beïnvloeden. Daarom is de functie van de isolatieopsporing een zeer belangrijke functie van de volledige auto.

Technische Projecten

1. Isolatieweerstand van het laden van contactdoos
Of de isolatieweerstand tussen de terminals van de faselijn van de AC van het voertuig het laden contactdoos of de positieve en negatieve terminals van de gelijkstroom-het laden contactdoos en het elektrische platform aan de vereisten kan voldoen.


2. De weerstandstest van de voertuigisolatie
Het wordt gebruikt om te ontdekken of de waarde van de isolatieweerstand van het voertuigniveau aan de vereisten kan voldoen, en het is verdeeld in de isolatieweerstand van de kring die de B-Vlakke voltagevoeding bevatten en de isolatieweerstand van de B-Niveau voltagelading zonder de voeding.


3. De functiecontrole van de isolatieopsporing
Het voertuig heeft een de opsporingsfunctie van de isolatieweerstand, die wordt gebruikt om te ontdekken of het voertuig een alarmsignaal aan de bestuurder kan normaal overbrengen wanneer de voertuigisolatie ontbreekt.

Hoofdfuncties

1. Multifunctioneel: Met inbegrip van potentiële gelijkmakingstest, isolatieweerstand van het laden van contactdoos, de weerstand van de voertuigisolatie, de functiecontrole van de isolatieopsporing, de test van de capaciteitskoppeling, isolatieweerstand van machtslading, weerstaat AC voltage, weerstaat gelijkstroom voltage en lekkage huidige test enz.


2. Het schermvertoning: LCD van de 21,5 duim wordt het ware kleur scherm gebruikt, en de interface van het testproces is zichtbaar, wat voor observatie en oordeel geschikt is.


3. Open platform: Het rustte met testprogramma het uitgeven functie, testproject het uitgeven functie uit, testrapport het uitgeven en drukfunctie, de functie enz. van de gebruikersmachtigingsinstelling.


4. Scancodefunctie: Het kan het voertuigvin aantal, VSN-aantal en hoofdtoebehorenaantal registreren, en automatisch de streepjescode associëren om het testrapport te drukken nadat de test wordt voltooid.


5. Toestemmingsbeheer: machtigingsinstelling op verscheidene niveaus, die voor beheer geschikt is.


6. Gegevensbeheer: Beheer diverse gegevens, bescherm de integriteit en de veiligheid van de gegevens, en hebben functies zoals vraag en de uitvoer om aan de gegevensbeheerbehoeften van de productielijn te voldoen.


7. Veiligheidsbescherming: Te sterke intensiteitbescherming, overvoltagebescherming, onder-voltagebescherming, lekkage huidige bescherming en noodsituatiebescherming, enz.


8. Massieve gegevens: Opslag en analyse van steun de de massieve gegevens; MES-systeem die, enz. dokken.


9. Flexibel opstarten: Steun veelvoudige startmethodes zoals scancodeopstarten, knoopopstarten, ver opstarten, enz.

Hoofdlijnen
