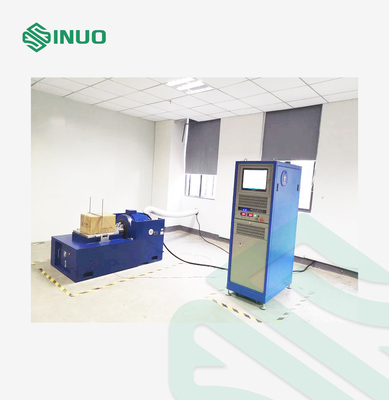

1000Hz van de het Paktrilling van de elektrisch voertuigbatterij het Materiaal van de de Lijsttest

1000Hz van de het Paktrilling van de elektrisch voertuigbatterij het Materiaal van de de Lijsttest

Merknaam:	Sinuo
Modelnummer:	SN553
MOQ:	1
Prijs:	Customized
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 reeksen/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Calibration Certificate (Cost Additional)

De Grootte van de trillingslijst:

2000mm×2000mm

Frequentiegrens:

1000Hz

Machtsmodule:

Duitse de machtsapparaten van Infineon IGBT

Voltageversterker:

Ware hoogspanningsversterker

Versterker Harmonische Vervorming:

≤1%

Machtsefficiency:

≥92%

Parallelle Stroom die Onevenwicht delen:

≤3%

Versterkergewicht (zonder verpakking):

1200KG

Verpakking Details:

multiplex geval

Levering vermogen:

1 reeksen/maand

Markeren:

Van de de Trillingslijst van het batterijpak de Testmateriaal

van de de Trillingslijst van 1000Hz 1000Hz de Testmateriaal

Productbeschrijving

Van de het Paktrilling van de elektrisch voertuigbatterij het Materiaal van de de Lijsttest

Materiaaloverzicht

Het systeem gebruikt betrouwbare en hoog-standaardcomponenten, en de machtsversterker is uitgerust met een anti-elektromagnetische die laag van de stralingsbeveiliging door Ce wordt vereist. In eigen land het leiden.

Technische Parameters

Nr.	Naam	Model	Eenheid	Qty
1	De Lijst van de trillingstest
1.1	Het lichaam van de trillingslijst	H1248A	Reeks	01
1.2	De digitale versterker van de omschakelingsmacht	IPA180L	Reeks	01
1.3	Intelligente waterkoelingseenheid	Cu-1	Reeks	01
1.4	Origineel positie centraal servoapparaat	OPCS	Reeks	01
1.5	Verticaal en horizontaal automatisch het draaien apparaat	Dh-2	Reeks	01
1.6	Horizontale dia	BT2000M	Reeks	01
1.7	Verticale uitbreidingslijst (met hulpsteun)	HE2000SQ/A	Reeks	01
2	Het Systeem van de trillingscontrole
2.1	Ingevoerd digitaal trillingscontrolemechanisme	Rl-C21 Hardware: 8 kanaalinput, 1 kanaaloutput De software functioneert: de sinus, willekeurig, resonantieonderzoek en blijft stilstaan, typische schok, sinus en willekeurig, willekeurig en willekeurig.	Reeks	01
2.2	Ingevoerde versnellingssensor (met inbegrip van sensorkabel)	DJB	Reeks	08
2.3	Controlecomputer	Merkcomputer, één reeks van LCD monitor, toetsenbord, muis, één kleurenprinter.	Reeks	01
3	Toebehoren
3.1	Vervangstukken, die delen en speciale hulpmiddelen dragen	Zie de lijst van vervangstukken, die delen en speciale hulpmiddelen voor details dragen	Reeks	01
3.2	Willekeurige toebehoren en technische gegevens	Het handboek van de materiaalinstructie, elektro en pneumatische schematische diagram, verrichtings en onderhoudsinstructies, enz.	Reeks	01
4	Anderen
4.1	Installatie, het opdragen en goedkeuring	Onderhoud en technische ondersteuning tijdens de periode van de kwaliteitswaarborg	/	/
4.2	Verpakking, het verschepen en verzekering	/	/	/
4.3	De technische dienst en opleiding	Opleidend in trilling, spanning, en het milieu testen. Deskundige steun op om het even welk ogenblik tijdens gebruik.	/	/

Eigenschappen en Voordelen

Nr.	Index	Voordelen en Eigenschappen
1	Dynamische gids	Het systeem van de opschortings bewegende rol is samengesteld uit de U-vormige lentes en rollen. Het is het recentste ontwerp van LDS in het Verenigd Koninkrijk. Het heeft een hoog gedeeltelijk ladingsogenblik, en tegelijkertijd, de zijtrillingsverhouding van de bewegende rol is klein en de golfvormvervorming is klein. Het voldoet aan internationale niveauvereisten. (Figuur 1)
2	Belangrijke onderdelen	De machtsapparaten, de bewegende rollen, en de opwindingsdraden allen worden ingevoerd. (Figuur 7)
3	Machtsmodule	Het keurt Duitse de machtsapparaten goed van Infineon IGBT, en het maximumoutputvermogen van één enkele doos van de machtsmodule is 60KVA, met eenvoudige structuur, uitvoerige bescherming en hoge betrouwbaarheid
4	Ware hoogspanningsversterker	Het voltage van één enkele machtsmodule is 320V, en de outputvorm van hoogspanning en lage stroom vermindert het machtsverlies in het transmissieproces en realiseert efficiënte en redelijke impedantie aanpassing.
5	Logicamodule voor machtsversterkers	De logicamodule keurt PLC controle, de functie van de touch screenvertoning (goed het touche screen keurt de Franse producten van Schneider goed); het kan diverse gegevens van het systeem (echte RMS waarde van de output van de machtsversterker, extra gegevensvertoning), werkend status en foutenoordeel in detail tonen. (Figuur 2)
6	De certificatie van Ce van de machtsversterker	De reeksen allen van de machtsversterker hebben Ce-certificatie. De high-power machtsversterker is het enige product in China dat aan de relevante normen van CE/EMC-elektromagnetische compatibiliteit voldoet, die in China leiden. De machtsversterker heeft de tweede demonstratie van TUV het Rijnland (certificaat in bijlage) CE/LVD Laag Voltagerichtlijn overgegaan (Veiligheid); CE/EMC elektromagnetische compatibiliteitrichtlijn De elektromagnetische compatibiliteit is verdeeld in twee delen: De verwijdering van de interferentie van de netgeleiding keurt een speciale second-order voeding en een filter goed. (Figuur 6) De stralingsinterferentie keurt een volledig beschermd kabinetsontwerp goed. Het heeft een anti-elektromagnetische laag van de stralingsbeveiliging om het menselijke lichaam tegen stralingsschade te beschermen, die in China leiden. (Fysieke beelden van behandelingsmaatregelen die aan relevante normen voldoen, Figuur 3) EMC de elektromagnetische compatibiliteit is een verplichte specificatie in Europa en de Verenigde Staten. Het is ook besteed more and more aandacht in China. De machtsversterkers door binnenlandse tegenhangers worden geproduceerd overschrijden ernstig de EMC norm, en de high-power machtsversterkers beïnvloeden ernstig het gebruik van andere instrumenten in het laboratorium door geleidingsemissie en straling tijdens verrichting die.
7	De anti-elektromagnetische laag van de stralingsbeveiliging	De machtsversterker is uitgerust met een anti-elektromagnetische die laag van de stralingsbeveiliging door Ce wordt vereist het menselijke lichaam tegen stralingsschade te beschermen. (Figuur 3)
8	Machtsversterker het koelen	Machtsversterker het koelen absorbeert de ervaring van Britse LDS, Amerikaanse UD en andere bedrijven. Het keurt de opname van de bodemlucht en hoogste uitlaatsysteem goed om hoge hittedissipatie te verzekeren en goede hittedissipatie in de doos te verzekeren wanneer de machtsversterker lange tijd loopt. (Figuur 4)
9	De de beschermingsfunctie van de machtsversterker is volledig	De volledige machtsversterker heeft: netovervoltage, netundervoltage, het verlies van de netfase, logicafout, de bescherming van de machtsmodule, de temperatuur van de machtsmodule, outputte sterke intensiteit, outputovervoltage, aandrijvingsmacht, platformverplaatsing, platformtemperatuur, het externe met elkaar verbinden, de beschermende functies van enz. Wanneer om het even welke fout voorkomt, zal de output worden gesloten, en het geluid en het licht zullen tegelijkertijd alarmeren. Naast de bovengenoemde bescherming, wordt de ware efficiënte spaander van de waardebemonstering geïntroduceerd om sinusoïdaal en willekeurige pas te maken de ware efficiënte waarde (RMS waarde) controle dienen, die de kenmerken van veiligheid en betrouwbaarheid heeft. De technologie is rijp en er is geen dergelijke technologie in de binnenlandse industrie, die in China leiden.
10	Afstandsbediening	Keur RS485-communicatie interface, facultatieve afstandsbediening tot 1000 meters, met dezelfde de beschermingsfunctie van de machtsversterker zoals goed de eenheid van de de logicacontrole van de machtsversterker.
11	Originele Positie Centrale Servo (OPCS)	De bewegende rol van de elektrische trillende lijst kan automatisch, hoofdzakelijk door de niet-contactsensor worden gecentreerd om de centrumpositie van de bewegende rol van de elektrische trillende lijst, en te controleren door het luchtvolume van de ondersteunende luchtlente van de bewegende rol van de elektrische trillende lijst automatisch aan te passen om het centrum van de lijstbovenkant van de elektrische trillende lijst te handhaven, zodat het systeem de bewegende rol in de statische en dynamische staat kan automatisch centreren. De lijst is uitgerust met een de beschermingsfunctie van de noodsituatieschakelaar om en de output van de machtsversterker te beschermen af te snijden, die in China leiden. (Figuur 4)
12	Willekeurig Testdynamisch bereik	Het willekeurige testdynamische bereik tot 42dB verzekert sterke anti-interference capaciteit en onvervormde golfvorm wanneer het testen van kleine signaalsignalen met lage frekwentie. (Het internationale niveau is 50dB, en het binnenlandse niveau is over het algemeen 39-40dB) (Figuur 8)
